概述
LTM2810 是一款完整的數字電氣 μModule ^?^ （微模塊）隔離器。無需外部組件。單獨的 3 V 至 5.5 V 電源為數字隔離器的每一側供電。單獨的邏輯電源引腳可以獨立于主電源輕松連接 1.62 V 至 5.5 V 范圍內不同的邏輯電平。

提供與 SPI (LTM2810-S) 和 I^2^C (LTM2810-I)（僅限主模式）規格兼容的模塊選項。

該模塊在邏輯側包含一個集成變壓器驅動器，在隔離側包含一個 LDO，用于調節整流變壓器輸出。LDO 輸出通常為 5 V，但可以過載驅動。

耦合電感器在輸入和輸出邏輯接口之間提供 7500 VRMS 的隔離。該套件適用于具有不同對地電勢、允許通過快于 50 kV/μs 的大共模瞬變實現不間斷通信的系統。
數據表：*附件：LTM2810帶有變壓器驅動器的 7.5 kVRMS SPI 數字或 I2C μModule 隔離器技術手冊.pdf

應用

• EV/HEV 系統
• 工業和計量系統
• 測試與測量設備
• 醫療器械

特性

• 6 通道邏輯隔離器：7500 VRMS 持續 1 分鐘
• 16.2 mm 爬電距離
• CSA - UL-IEC認證，文件編號255632
• 工作電源電壓 3 V 至 5.5 V
• 帶集成隔離側 LDO 的變壓器驅動器
• SPI/數字 (LTM2810-S) 或 I^2^C (LTM2810-I) 選項
• 高共模瞬變抗擾度：50 kV/μs
• 高速運行：
  • 10 MHz 數字隔離
  • 4 MHz/8 MHz SPI 隔離
  • 400 kHz I^2^C 隔離
• 工作溫度高達 125°C（H 級）
• 1.62 V 至 5.5 V 邏輯電源可實現靈活的數字連接
• ±25 kV ESD HBM 跨隔離柵保護
• 最大連續工作電壓：1 kV RMS ，1.6 kVDC
• 低電流關斷模式 (<10 μA)
• 22 mm × 6.25 mm × 2.06 mm BGA 封裝

典型應用

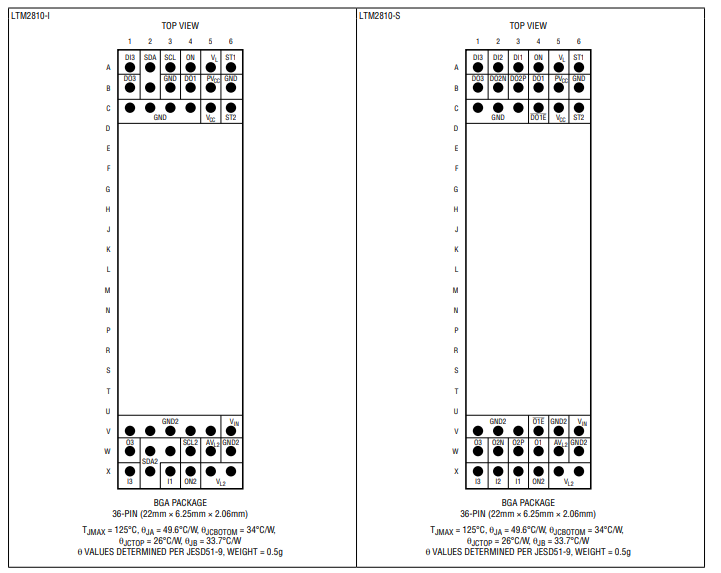

引腳配置描述

LTM2810 - S，邏輯側

• DI3 (A1)：數字輸入 ，參考(V_{L})和GND。邏輯輸入通過隔離屏障連接到O3。DI3上的邏輯狀態與O3上的邏輯狀態相同。如果不使用，連接到GND或(V_{L})。
• DI2 (A2)：數字輸入 ，參考(V_{L})和GND。邏輯輸入通過隔離屏障連接到O2N和O2P。DI2上的邏輯狀態與O2N和O2P上的邏輯狀態相同。如果不使用，連接到GND或(V_{L})。
• DI1 (A3)：數字輸入 ，參考(V_{L})和GND。邏輯輸入通過隔離屏障連接到O1。DI1上的邏輯狀態與O1上的邏輯狀態相同。如果不使用，連接到GND或(V_{L})。
• ON (A4)：使能 ，參考(V_{L})和GND。使能數據通過隔離屏障進行通信。如果ON為高電平，器件啟用，與隔離側的通信功能正常。如果ON為低電平，邏輯側保持復位狀態，所有數字輸出處于高阻態。如果未驅動，連接到(V_{L}) 。
• (V_{L}) (A5)：邏輯電源 ，用于引腳DI1、DI2、DI3、DO1、DO2P、DO2N、DO3、(overline{DO1E})和ON的接口電源電壓。工作電壓為1.62V至5.5V。內部有1μF去耦電容。
• ST1, ST2 (A6, C6)：橋驅動器輸出 ，參考(PV_{CC})和GND。每個輸出以50%占空比運行，ST1和180度異相，開關頻率為2MHz。當(PV_{CC})在3V至5.5V之間且ON為高電平時，橋驅動器啟用。
• DO3 (B1)：數字輸出 ，參考(V_{L})和GND。邏輯輸出通過隔離屏障連接到I3。在隔離通信故障情況下，此輸出處于高阻態。
• DO2N (B2)：開漏下拉至GND輸出 。邏輯輸出通過隔離屏障連接到I2。在隔離通信故障情況下，此輸出處于高阻態。
• DO2P (B3)：開漏上拉至(V_{L})輸出 。邏輯輸出通過隔離屏障連接到I2。在隔離通信故障情況下，此輸出處于高阻態。
• DO1 (B4)：數字輸出 ，參考(V_{L})和GND。邏輯輸出通過隔離屏障連接到I1。在隔離通信故障情況下，此輸出處于高阻態。
• (PV_{CC}) (B5)：橋驅動器電源電壓 。工作電壓為3V至5.5V，連接到GND可禁用橋驅動器。內部默認有2.2μF去耦電容。
• (overline{DO1E}) (C4)：數字輸出使能 ，參考(V_{L})和GND。(overline{DO1E})上的邏輯高電平使邏輯側DO1引腳處于高阻態，邏輯低電平使能輸出。如果不使用，連接到GND或(V_{L}) 。
• (V_{CC}) (C5)：電源電壓 。工作電壓為3V至5.5V。內部有1μF去耦電容。
• GND (B6, C1至C3)：電路地

LTM2810 - S，隔離側

• (overline{O1E}) (V4)：數字輸出使能 ，參考(V_{L2})和GND2。(overline{O1E})上的邏輯高電平使隔離側O1引腳處于高阻態，邏輯低電平使能輸出。如果不使用，連接到GND2或(V_{L2}) 。
• (V_{IN}) (V6)：內部LDO輸入電壓 。工作電壓為3.6V至38V。內部默認有0.1μF去耦電容。
• O3 (W1)：數字輸出 ，參考(V_{L2})和GND2。邏輯輸出通過隔離屏障連接到DI3。在隔離通信故障情況下，O3默認為高電平狀態。
• O2N (W2)：開漏下拉至GND2輸出 。邏輯輸出通過隔離屏障連接到DI2。在隔離通信故障情況下，O2N默認為低電平狀態。
• O2P (W3)：開漏上拉至(V_{L2})輸出 。邏輯輸出通過隔離屏障連接到DI2。在隔離通信故障情況下，O2P默認為低電平狀態。
• O1 (W4)：數字輸出 ，參考(V_{L2})和GND2。邏輯輸出通過隔離屏障連接到DI1。在隔離通信故障情況下，O1默認為低電平狀態。
• (AV_{L2}) (W5)：(V_{L2}) LDO調整引腳

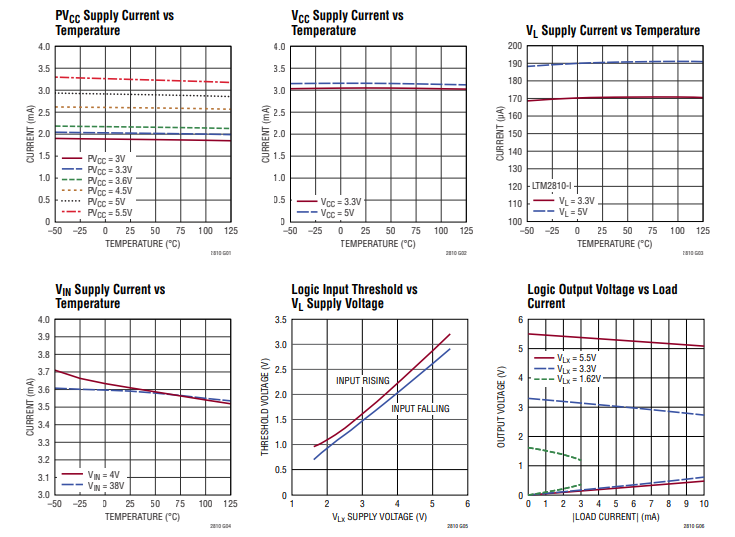

典型性能特征

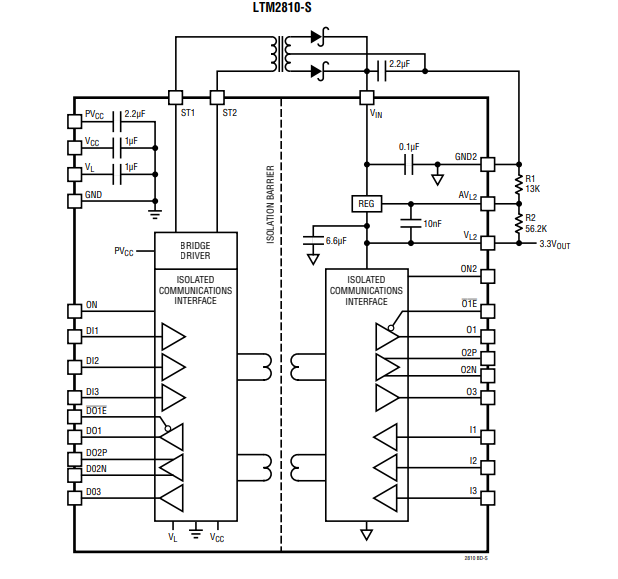

框圖

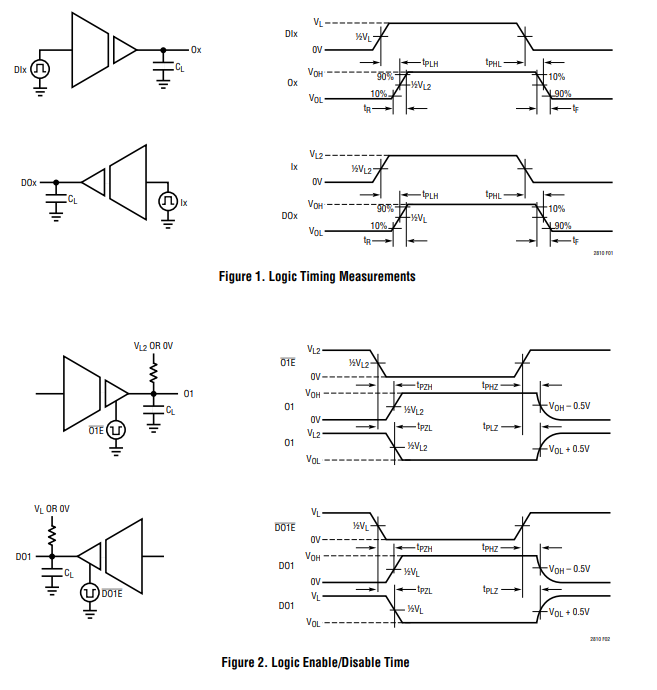

測試電路

應用信息

概述

LTM2810數字μModule隔離器提供電流隔離的可靠邏輯接口，配有去耦電容。LTM2810非常適合用于接地端可能存在不同電壓的網絡。LTM2810中的隔離功能可阻斷高壓瞬變、消除接地環路，并且對接地層間的共模瞬變具有極強的耐受性。通過在高達50kV/μs的共模瞬變期間保持接地模式誤差為零，實現卓越的噪聲隔離。

輸入電源（(V_ {CC})）

LTM2810由隔離接口邏輯側的3V至5.5V電源供電。輸入電源為內部隔離通信接口供電，并且完全獨立于邏輯電源或橋驅動器電源。(V_{CC})內部通過1μF陶瓷電容去耦。

橋驅動器電源（(PV_ {CC})）

集成式橋驅動器由隔離接口邏輯側的3V至5.5V電源供電。將(PV_{CC})連接到GND可禁用橋驅動器。(PV_{CC})內部通過2.2μF陶瓷電容去耦。

LDO輸入電源（(V_ {IN})）

隔離側包括一個由(V_{IN})供電的集成式LDO，在(V_{L2})上產生5V的標稱輸出電壓。輸入工作范圍為4V至38V。(V_{IN})內部通過0.1μF陶瓷電容去耦。如果(V_{L2})由外部電源驅動，(V_{IN})可以接地或不連接。

邏輯電源（(V_ {L})，(V_ {L2})）

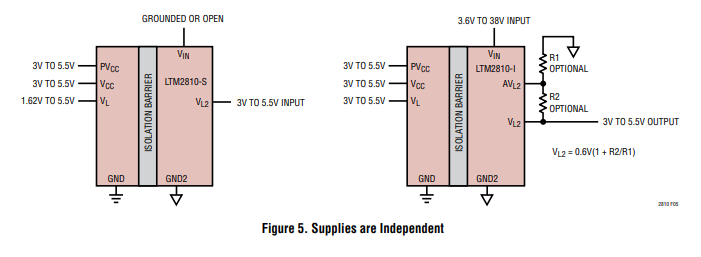

獨立的邏輯電源引腳(V_{L})和(V_{L2})使LTM2810能夠在SPI/數字版本的邏輯側與1.62V至5.5V的任何邏輯信號接口，在I2C版本的邏輯側和隔離側與3V至5.5V的邏輯信號接口，如圖5所示。
