NSG4427是低電壓功率MOSFET和IGBT同相位柵驅動器。專有的閂鎖免疫CMOS技術可以實現高魯棒性。輸入電平兼容低至3.3V的CMOS或LSTTL邏輯輸出電平。具有寬VCC范圍、帶滯后的欠壓鎖定和輸出電流緩沖級。并聯兩通道使用可以實現驅動能力增強。

產品特性：

PIN2PIN替換Infineon IR4427，Microchip TC4427

雙通道輸入輸出同相位

兼容3.3V輸入邏輯

工作范圍：5V~25V

鎖存保護：可承受0.5A反向電流

驅動電流能力：

--拉電流/灌電流=2A/2A

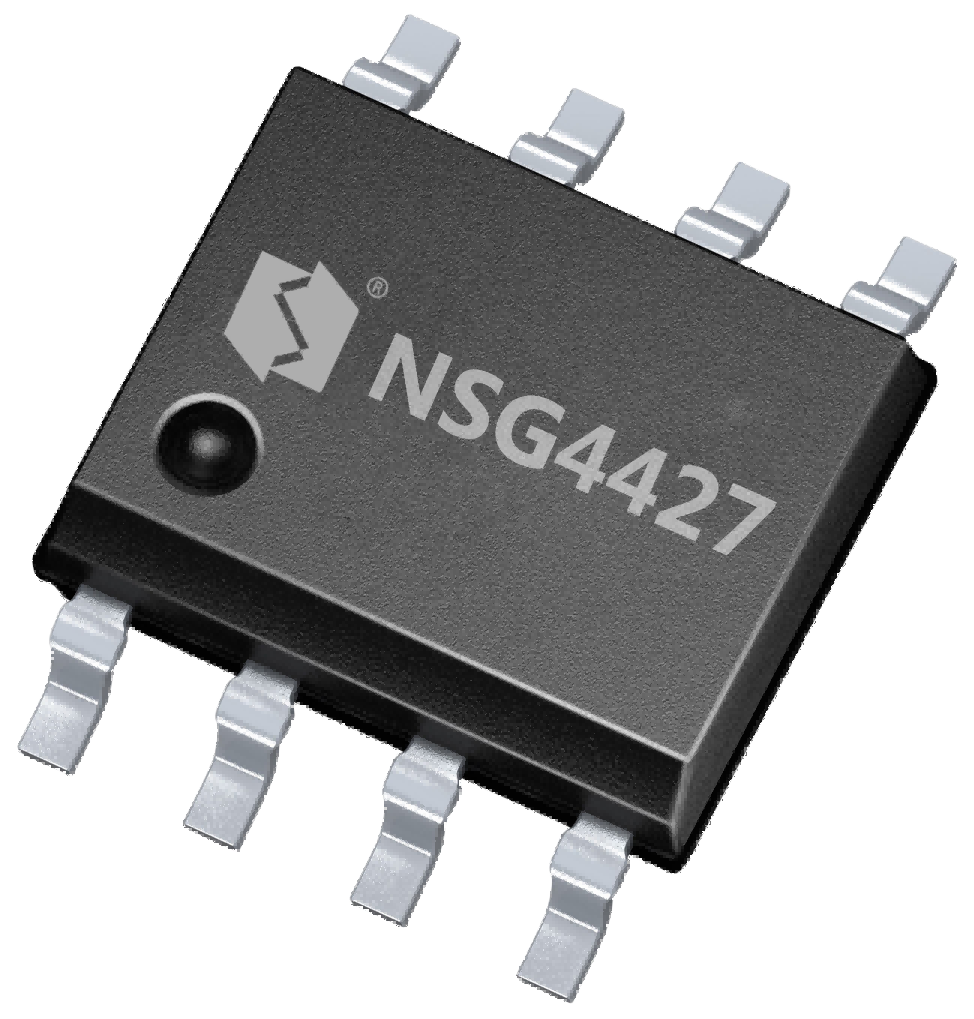

SOP8封裝

功能框圖

推薦的應用范圍

變頻水泵

家用空調

汽車座椅電機

開關電源

雙通道典型應用電路

雙通道典型應用

雙通道并聯典型應用

PCB布局參考

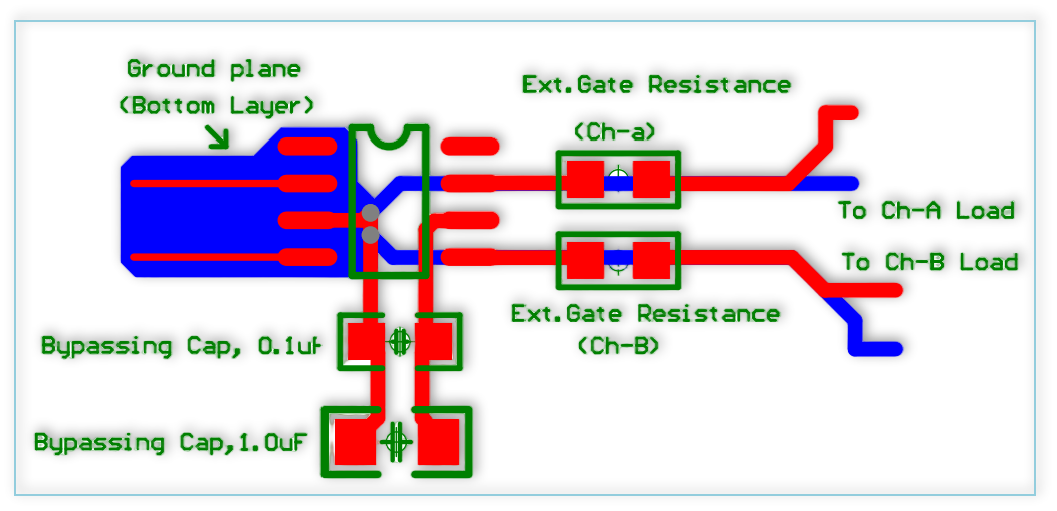

雙通道PCB布局

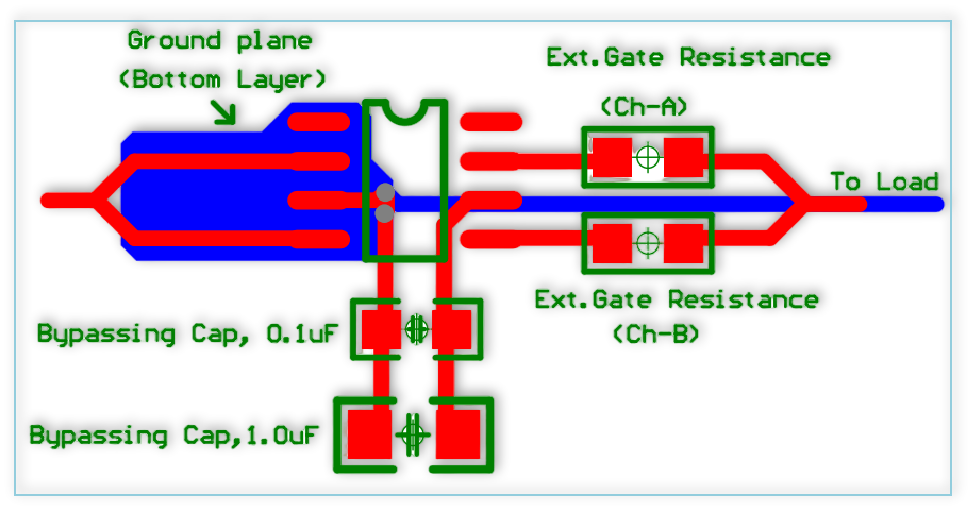

雙通道并聯PCB布局

并聯雙通道測試數據

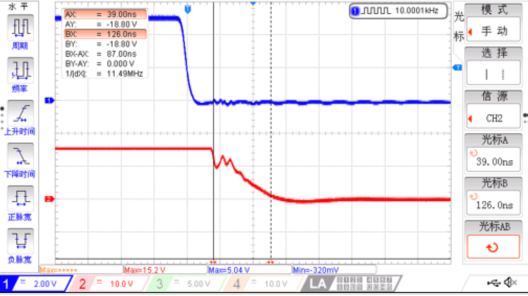

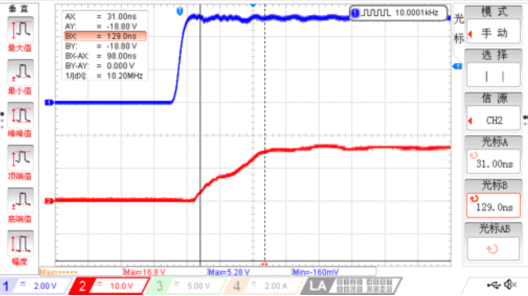

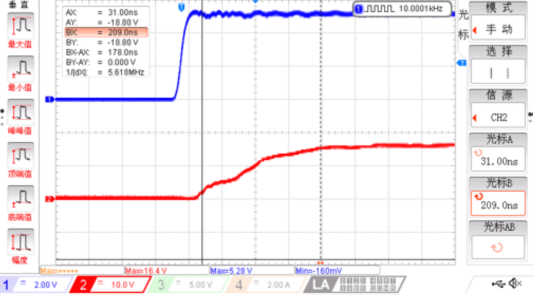

單通道測試

Tr=178ns

Tf=87ns

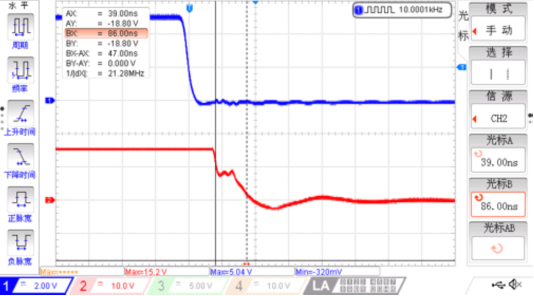

雙通道并聯測試

Tr=98ns

Tf=47ns

并聯后預驅有更強的驅動能力，實測10nF負載條件，并聯雙通道后Tr、Tf時間近似減半。
