概述
LTM2885 是一款完整的電流隔離型全雙工 RS485/RS422 μModule ^?^ (微型模塊) 收發器。它無需使用外部組件。單個電源通過一個集成的隔離式、低噪聲、高效率 5V 輸出 DC/DC 轉換器給接口的兩側供電。

耦合電感器和一個隔離式電源變壓器在線路收發器和邏輯接口之間提供了 6500V~~RMS~~ 的隔離。該器件非常適合于接地環路斷開的系統，允許很大的共模電壓變化范圍。在共模瞬變高達 50kV/μs 的情況下，可以保證不間斷的通信。

最大數據速率為 20Mbps 或 250kbps (在轉換速率限制模式中)。發送數據 DI 和接收數據 RO 利用事件驅動型低抖動處理來實現。接收器具有一個 1/8 單位負載，每根總線可支持多達 256 個節點。一個邏輯電源引腳提供了與 1.62V 至 5.5V 的不同邏輯電平的簡易連接，這與主電源無關。

增強的 ESD 保護使得該器件能夠在至隔離型電源的收發器接口引腳上承受高達 ±15kV HBM (人體模型) 和通過至邏輯電源的隔離勢壘承受 ±25kV，而不會發生閉鎖或受損現象。
數據表：*附件：LTM2885 RS485 RS422 μModule收發器和電源技術手冊.pdf

應用

隔離型 RS485/RS422 接口
工業網絡
斷開 RS485 接地環路
隔離型 PROFIBUS-DP 網絡

特性

RS485/RS422 收發器：6500V~~RMS~~ (持續 1 分鐘)
CSA - UL-IEC認證，文件編號255632
隔離型 DC 電源：5V (在 200mA)
無需外部組件
20Mbps 或低 EMI 250kbps 數據速率
高 ESD：在收發器接口上提供 ±15kV HBM
可承受高的共模瞬變：50kV/μs
集成的可選 120Ω 終端
擴展的空間及爬電距離 ~14.6mm
用于靈活數字接口的 1.62V 至 5.5V 邏輯電源引腳
最大連續工作電壓：690V~~RMS~~
高輸入阻抗故障安全 RS485 接收器
電流限制驅動器和熱停機
可兼容 TIA/EIA-485-A 和 PROFIBUS
在內部故障情況下為高阻抗輸出
低電流停機模式 (<10μA)
通用的 CMOS 隔離式通道
22mm x 9mm x 5.16mm 表面貼裝型 BGA 封裝

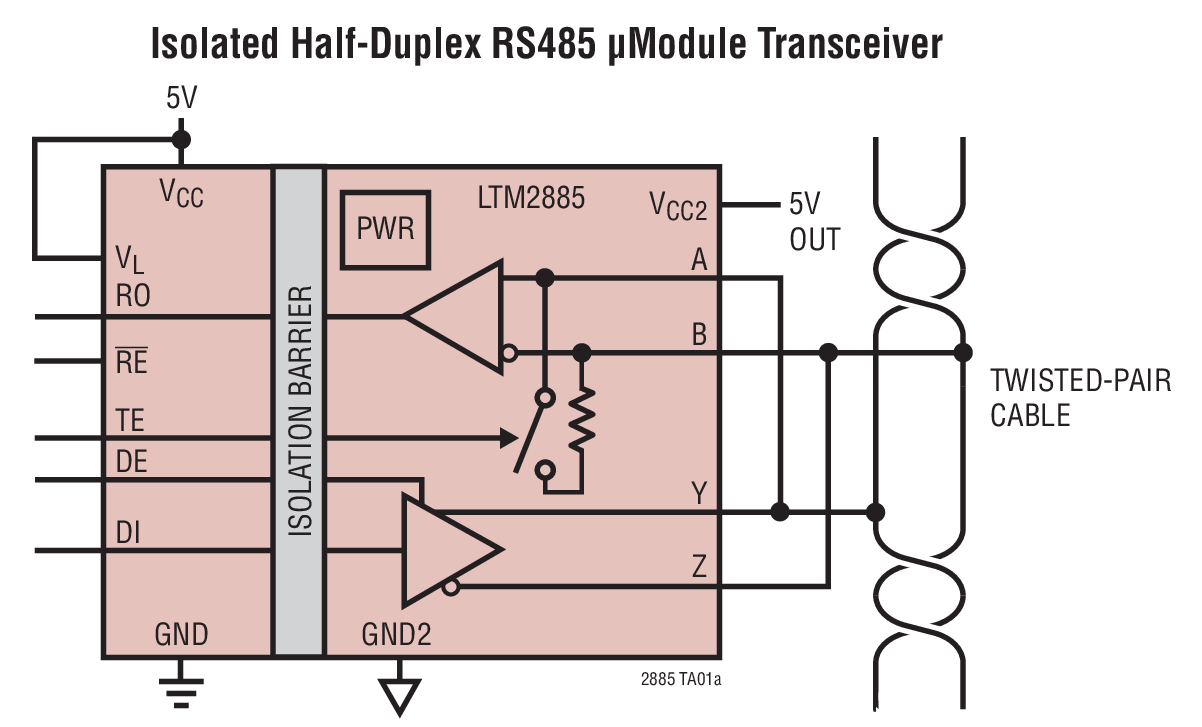

典型應用

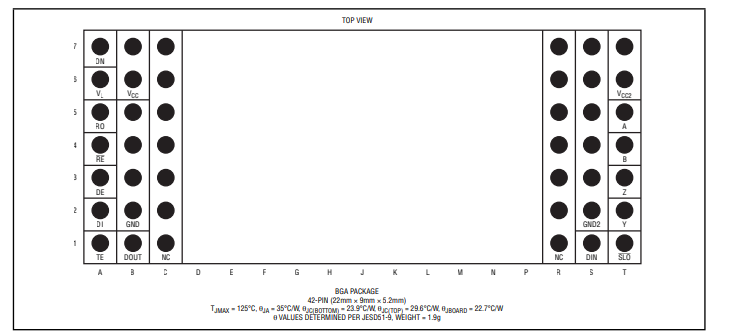

引腳配置

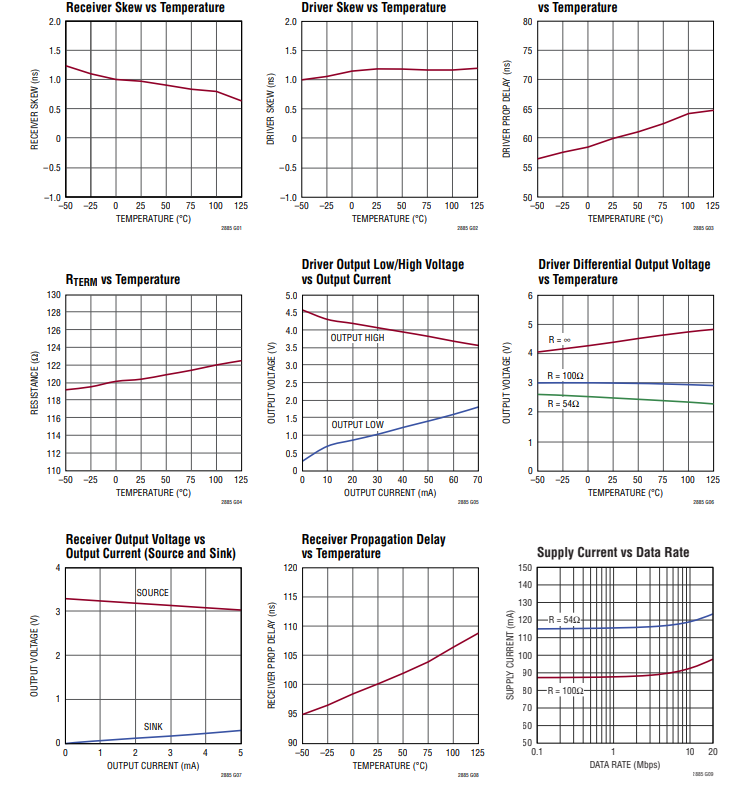

典型性能特征

引腳功能

TE（引腳 A1） ：終端電阻使能。邏輯高電平可在 A 和 B 引腳之間啟用一個終端電阻（通常為 120Ω）。請勿懸空。
DI（引腳 A2） ：驅動器輸入。如果驅動器輸出使能（DE 為高電平），DI 上的低電平會使驅動器非反相輸出（Y）為低電平，反相輸出（Z）為高電平。DI 上的高電平且驅動器輸出使能時，會使驅動器非反相輸出（Y）為高電平，反相輸出（Z）為低電平。請勿懸空。
DE（引腳 A3） ：驅動器使能。邏輯低電平禁用驅動器，使輸出 Y 和 Z 處于高阻態。邏輯高電平使能驅動器。請勿懸空。
RE（引腳 A4） ：接收器使能。邏輯低電平使能接收器輸出。邏輯高電平將 RO 禁用至高阻態。請勿懸空。
RO（引腳 A5） ：接收器輸出。如果接收器輸出使能（RE 為低電平），且 A - B > 200mV ，RO 為邏輯高電平；如果 A - B < 200mV ，RO 為邏輯低電平。如果接收器輸入開路、短路或在無有效信號的情況下約 3μs ，RO 為邏輯高電平。在發生隔離通信故障且 RO 處于高阻態的情況下，RO 為邏輯高電平。
VL（引腳 A6） ：邏輯電源。為引腳 RO、RE、TE、DI、DE、DOUT 和 ON 提供接口電源電壓。推薦工作電壓為 1.62V 至 5.5V。內部通過 2.2μF 電容旁路至 GND。
ON（引腳 A7） ：使能。啟用通過隔離屏障的電源和數據通信。ON 為高電平時，可啟用隔離側的電源和通信功能。如果 ON 為低電平，邏輯側保持復位狀態，隔離側不通電。請勿懸空。
DOUT（引腳 B1） ：通用邏輯輸出。邏輯輸出通過隔離路徑連接到 DIN 。在發生隔離通信故障的情況下，DOUT 處于高阻態。
GND（引腳 B2 - B5） ：電路地。
VCC（引腳 B6 - B7） ：電源電壓。推薦工作電壓為 4.5V 至 5.5V。內部通過 2.2μF 電容旁路至 GND。
NC（引腳 C1 - C7） ：無連接。引腳無內部連接。

隔離側

NC（引腳 R1 - R7） ：無連接。引腳無內部連接。
DIN（引腳 S1） ：通用隔離邏輯輸入。相對于 VCC2 和 GND2 的隔離側邏輯輸入。DIN 上的邏輯高電平將使 DOUT 產生邏輯高電平。DIN 上的邏輯低電平將使 DOUT 產生邏輯低電平。請勿懸空。
GND2（引腳 S2 - S7） ：隔離側電路地。焊盤應連接到隔離地和 / 或屏蔽層。
SLEW（引腳 T1） ：驅動器轉換速率控制。相對于 GND2 的低電平輸入，將使驅動器進入降低轉換速率模式，以降低電磁干擾（EMI）。相對于 GND2 的高電平輸入，使驅動器進入滿速模式，以支持最大數據速率。請勿懸空。
Y（引腳 T2） ：非反相驅動器輸出。驅動器禁用時為高阻態。
Z（引腳 T3） ：反相驅動器輸出。驅動器禁用時為高阻態。
B（引腳 T4） ：反相接收器輸入。在所有模式下，無論通電與否，阻抗均大于 96kΩ。
A（引腳 T5） ：非反相接收器輸入。在所有模式下，無論通電與否，阻抗均大于 96kΩ。
VCC2（引腳 T6 - T7） ：隔離電源電壓。由隔離式直流 / 直流轉換器從 VCC 內部生成并穩壓至 5V。內部通過 2.2μF 電容旁路至 GND2。
