優勢和特點

• RS485/RS422 收發器：6500V_RMS (持續 1 分鐘)
• 增強型絕緣
• 隔離型 DC 電源：5V (在 200mA)
• 無需外部組件
• 20Mbps 或低 EMI 250kbps 數據速率
• 高 ESD：在收發器接口上提供 ±15kV HBM
• 可承受高的共模瞬變：50kV/μs
• 集成的可選 120Ω 終端
• 擴展的空間及爬電距離 ~14.6mm
• 用于靈活數字接口的 1.62V 至 5.5V 邏輯電源引腳
• 最大連續工作電壓：690V_RMS
• 高輸入阻抗故障安全 RS485 接收器
• 電流限制驅動器和熱停機
• 可兼容 TIA/EIA-485-A 和 PROFIBUS
• 在內部故障情況下為高阻抗輸出
• 低電流停機模式 (<10μA)
• 通用的 CMOS 隔離式通道

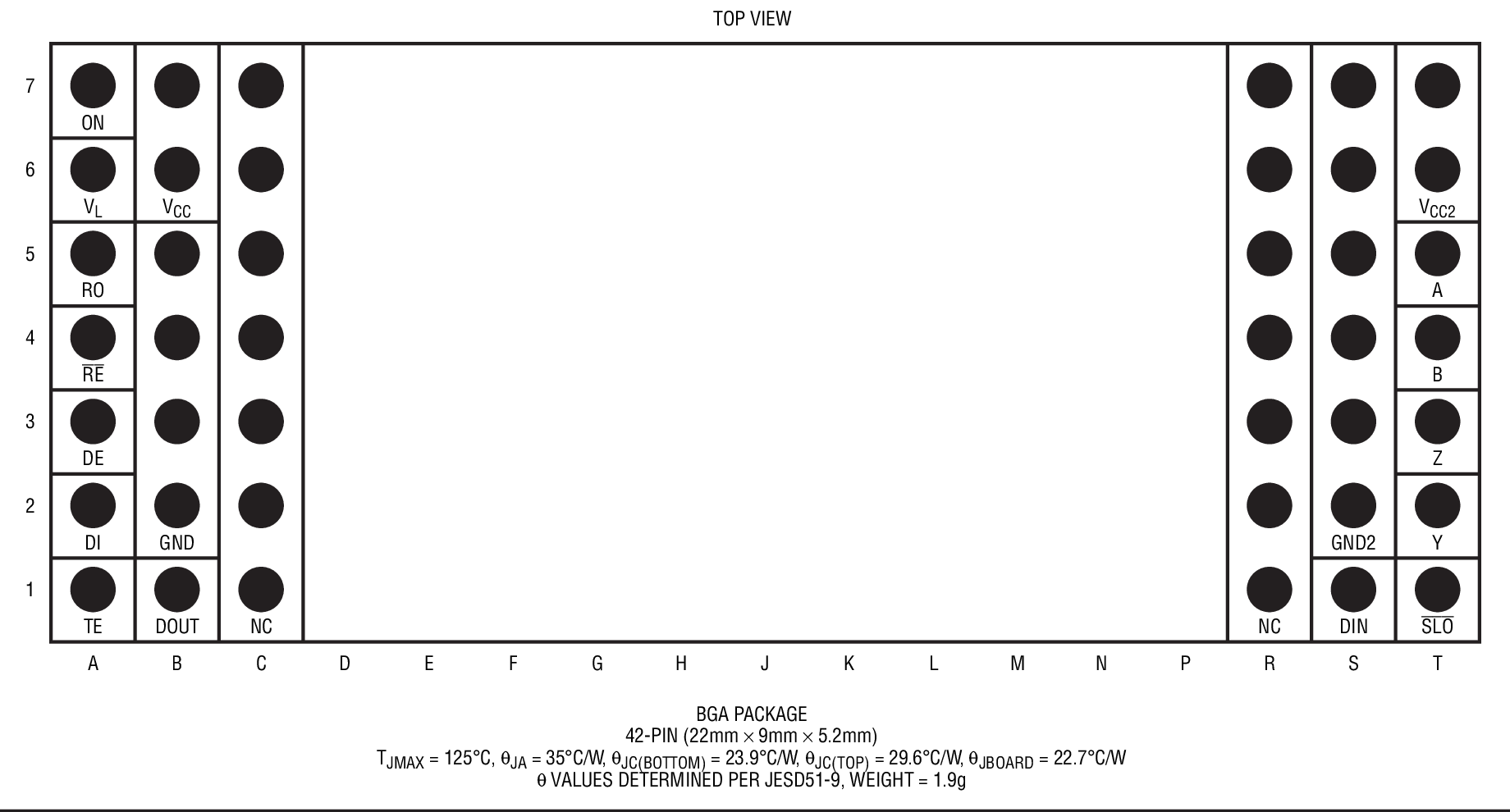

• 22mm x 9mm x 5.16mm 表面貼裝型 BGA 封裝

產品詳情

LTM^?2885 是一款完整的電流隔離型全雙工 RS485/RS422 μModule^?(微型模塊) 收發器。它無需使用外部組件。單個電源通過一個集成的隔離式、低噪聲、高效率 5V 輸出 DC/DC 轉換器給接口的兩側供電。

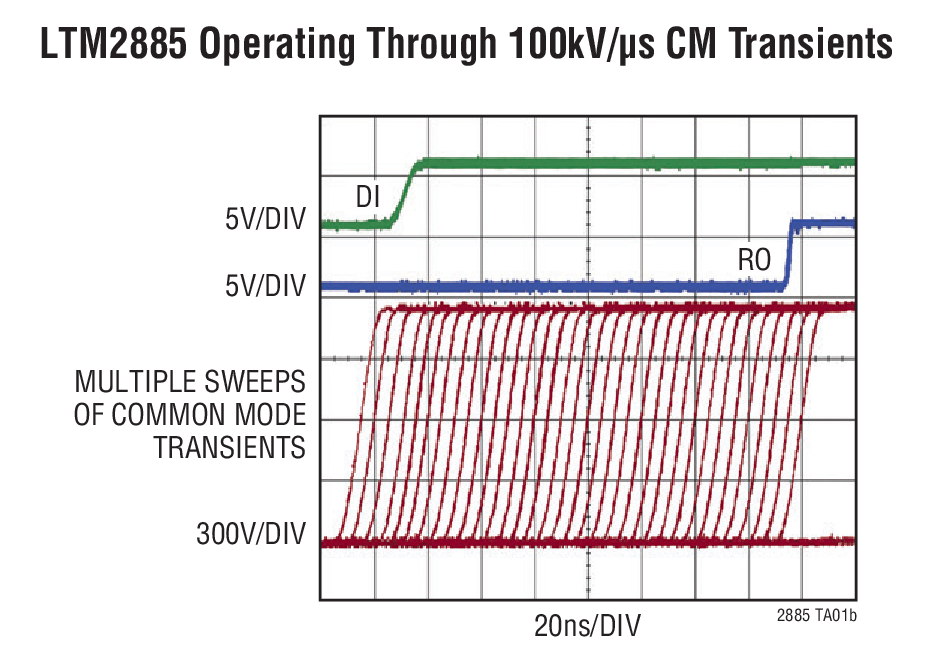

耦合電感器和一個隔離式電源變壓器在線路收發器和邏輯接口之間提供了 6500V_RMS 的隔離。該器件非常適合于接地環路斷開的系統，允許很大的共模電壓變化范圍。在共模瞬變高達 50kV/μs 的情況下，可以保證不間斷的通信。

最大數據速率為 20Mbps 或 250kbps (在轉換速率限制模式中)。發送數據 DI 和接收數據 RO 利用事件驅動型低抖動處理來實現。接收器具有一個 1/8 單位負載，每根總線可支持多達 256 個節點。一個邏輯電源引腳提供了與 1.62V 至 5.5V 的不同邏輯電平的簡易連接，這與主電源無關。

增強的 ESD 保護使得該器件能夠在至隔離型電源的收發器接口引腳上承受高達 ±15kV HBM (人體模型) 和通過至邏輯電源的隔離勢壘承受 ±25kV，而不會發生閉鎖或受損現象。

應用

• 隔離型 RS485/RS422 接口
• 工業網絡
• 斷開 RS485 接地環路
• 隔離型 PROFIBUS-DP 網絡

方框圖
