ADI大電流超級電容器后備電源控制器LTC3350介紹

駿龍電子 ? 來源:駿龍電子 ? 2025-07-10 11:40 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

許多工程師在采用超級電容作為瞬停或停電備份方案時,常常面臨控制難題:例如“如何高效管理超級電容”或“設計時需注意哪些關鍵點”。本文將介紹超級電容器在應用中的挑戰,以及 ADI 的大電流超級電容器后備電源控制器「LTC3350」三大核心優勢。

01超級電容器的應用和挑戰

超級電容器常用于工廠和數據中心的瞬停備份電源。它具有充電速度比電池快、并且能一次釋放大量能量的優勢,但由于能量密度低,不適合長期供應。作為備用電源,適用于幾秒到幾十秒的供電。下表 (表1) 為主要儲能元件對比:

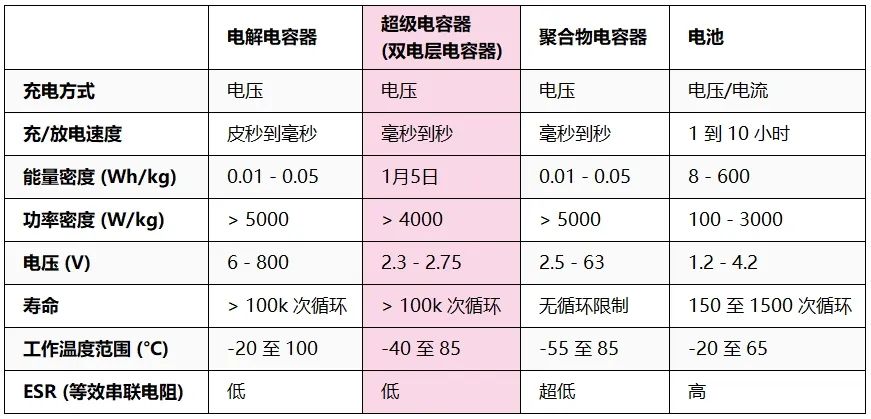

表1 主要儲能元件對比表

超級電容器的控制挑戰

延長備份時間:確保有足夠的備份時間以防止重要數據丟失。

延長超級電容器的壽命:適當的控制和管理很重要,因為壽命會因使用條件而異。

減少充電時間:以便始終提供備用電源。

ADI 的后備電源控制器 LTC3350 可以有效解決這些問題并充分利用超級電容器,接下來將介紹它的功能和特點。

02ADI LTC3350 超級電容器的后備電源控制器

ADI LTC3350 是一款后備電源控制器,能夠對一個含有 1 至 4 個超級電容器的串聯堆棧進行充電和監視。通過獨有的升壓模式,可最大限度地提高有限功率并延長備份時間。下圖 (圖1)、(圖2) 分別為 LTC3350 產品圖和產品框圖:


圖1 LTC3350產品圖


圖2 LTC3350產品框圖

ADI LTC3350 充/放電時的動作特點

LTC3350 在充/放電時的具體行為如下圖 (圖3) 所示:

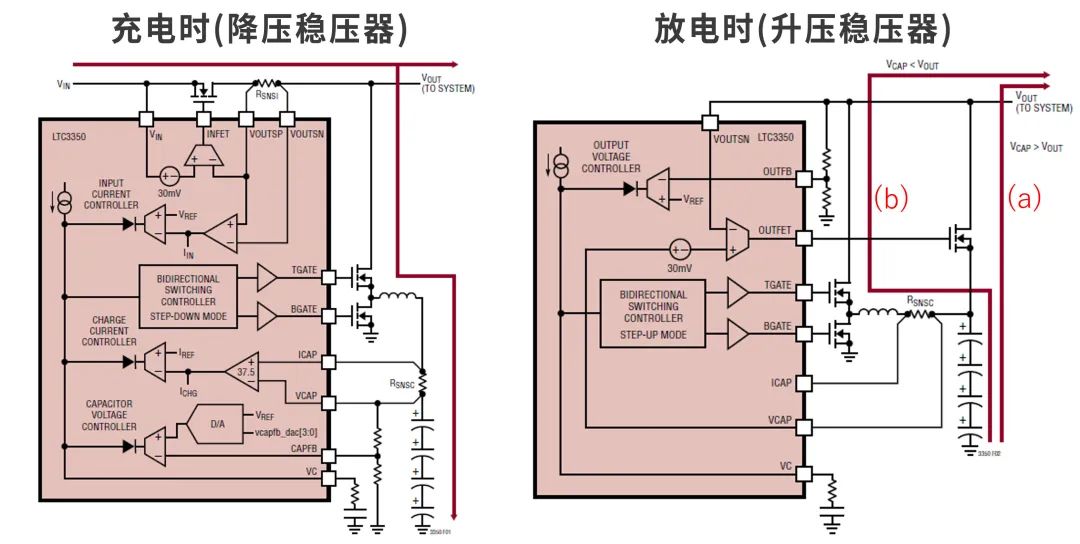

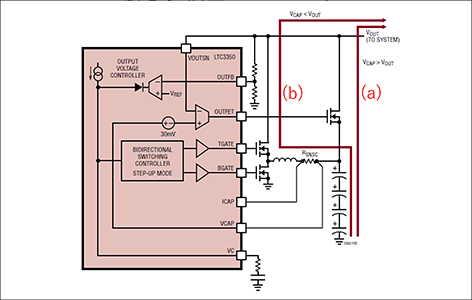

圖3 LTC3350 充/放電動作示意圖

● 充電時:通過降壓轉換器為超級電容器充電

● 放電時:

當電源切斷時,它由超級電容器供電。此時,有以下兩個系統:

(a) 當 Vcap > Vout 時,直接導通 FET 供電:只要超級電容器電壓 (Vcap) 高于輸出電壓 (Vout),就可以繼續供電。

(b) 當 Vcap < Vout 時,升壓和供電:當超級電容器電壓 (Vcap) 低于輸出電壓 (Vout) 時,它會自動切換到升壓模式以保持所需的電壓。

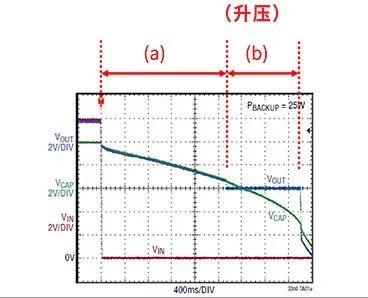

典型的備份控制器只有電路 (a)。由于電壓不變,當超級電容器的電壓下降時,受電設備所需的電壓無法維持,電源停止。另一方面,當電壓下降時,LTC3350 會自動切換到升壓模式 [電路 (b)],以保持所需的電壓。以此通過延長備份時間,工程師可以充分利用充電的電量。下圖 (圖4) 展示了放電時,LTC3350 的工作狀態:

(a) 當 Vcap > Vout 時,開啟 FET;(b) 當 Vcap < Vout 時,進行升壓。


圖4 LTC3350 在放電時的工作狀態

LTC3350 在放電時的優勢在于,它是一款高電壓同步整流轉換器,因此具有下面兩個優點:

高效率 (備份時間更長)

小型化 (只需一個轉換器即可)


圖5 LTC3350 在放電時的優勢

03ADI LTC3350 的三大功能

一、電壓平衡器功能

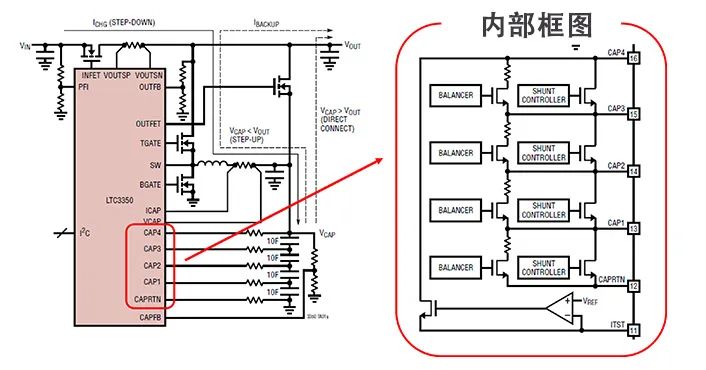

電壓平衡器功能可根據多個超級電容器之間的充電變化進行調整。當連接的超級電容器之間的電壓差超過 10mV 時,電阻平衡器放電并調整充電狀態。這是電池管理系統中的常見功能,但在超級電容器控制器中并不常見,可以串聯四個超級電容器的控制器本身很少見,這也是 LTC3350 的特點之一。如下圖 (圖6) 所示,當任一 SCAP 的電壓差超過 10mV 時,將通過電阻平衡器進行放電,直至電壓差降至 10mV 以內 (放電電流為10mA)。

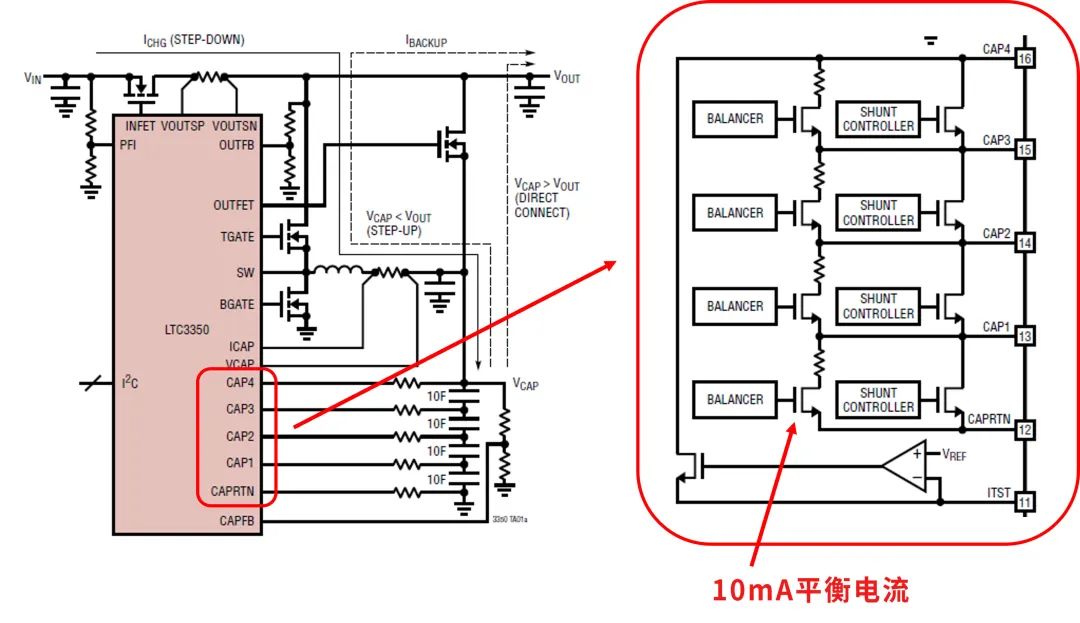

圖6 SCAP 的電壓差超過 10mV 時,LTC3350 的工作狀態

為什么需要精確的電壓調節?

在使用多個超級電容器時,理想狀態是所有電容器都能均勻充電,然而實際充電狀態會出現不均勻現象。如果不檢查變化,一些超級電容器將處于充電不足狀態,從而導致備份時間縮短。為了延長備份時間,電壓調節至關重要。

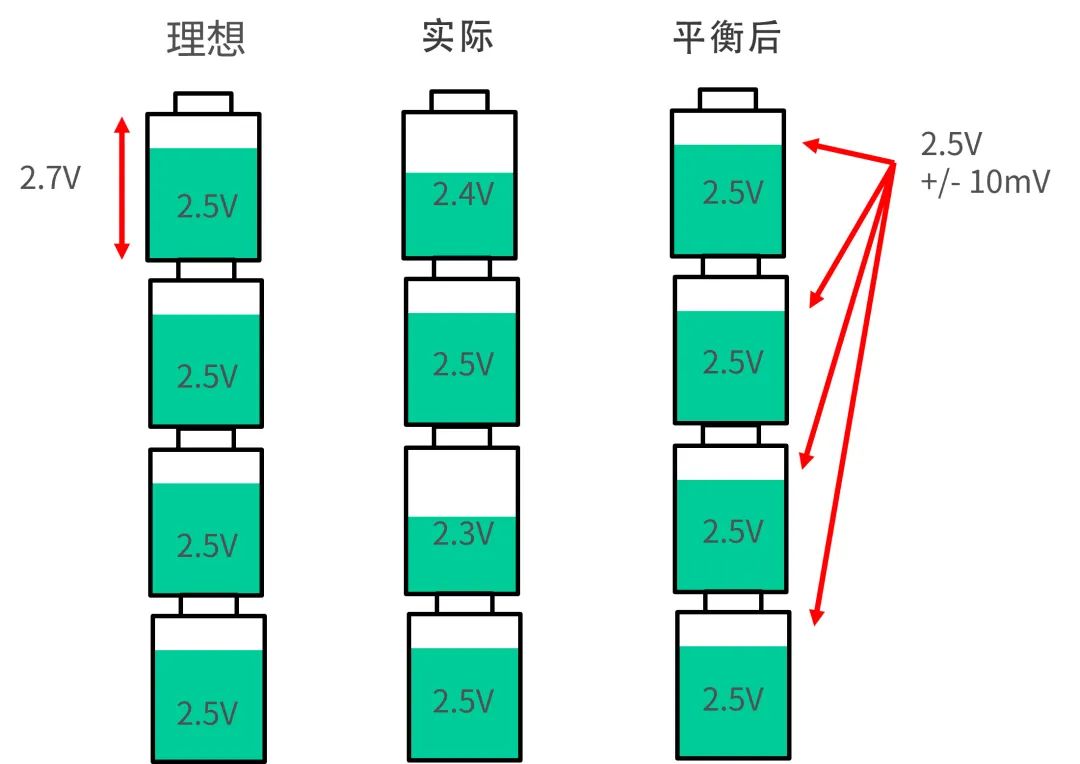

圖7 超級電容器電壓調節的重要性

電容器中存儲的能量 E 由下列公式給出:

E = 1/2*C*V2

電壓越高,要存儲的能量就越大。降低電壓具有延長電容器使用壽命的優點。另一方面,提前完成充電的超級電容器會因過充而導致壽命縮短。此外,超級電容器具有“如果在低于額定電壓的電壓下使用,可以延長其壽命”的特性。延長超級電容器的壽命,關鍵在于精確控制電壓。

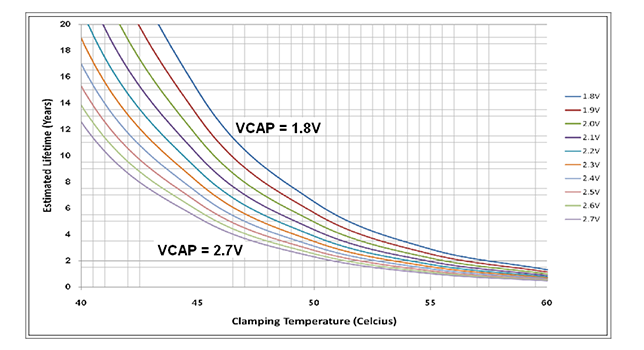

圖8 超級電容器的壽命特性

使用電阻分壓器的挑戰

如果分壓電阻較大,超級電容器的內部電阻就會占主導地位,導致電壓均衡困難

如果分壓器電阻較小,放電時會浪費電力,導致備份時間縮短

通過使用電壓平衡器功能,可以避免上述問題,實現順暢的電壓調節。另一種方法是使用分壓器電阻器來對齊每個 SCAP 的電壓。實際的電阻分量 = R4 // R(variable) 。

如果 R4 大,R(variable) 占主導地位,每個電壓未對齊

如果 R4 小,放電時浪費的功率會增加

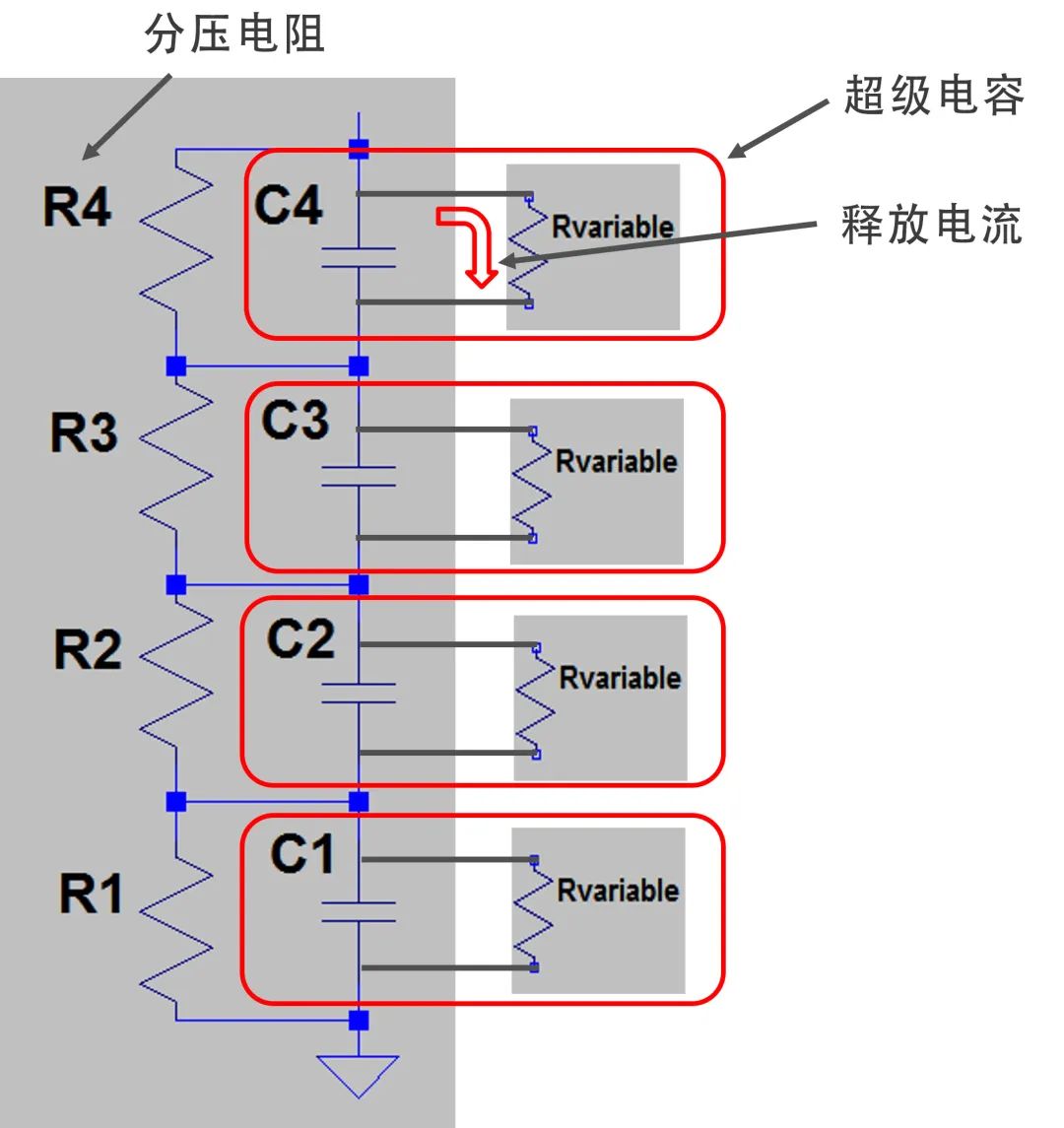

圖9 分壓電阻法實現超級電容電壓均衡的電路示意圖

二、并聯穩壓器功能

并聯穩壓器功能是指,當超級電容器充電完成后,能夠向充電不足的超級電容器提供最大 500mA 的旁路電流的功能。因為每個電容器的容量并不完全相同,因此在充電過程中,會出現充電速度快和充電速度慢的電容器。


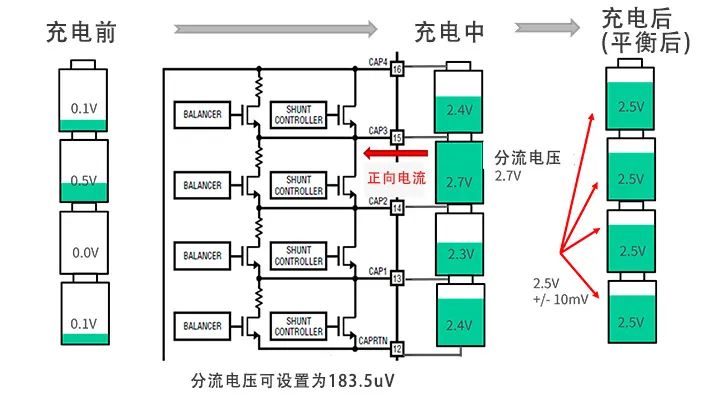

圖10 LTC3350 并聯穩壓器功能示意圖

并聯穩壓器的優勢

是什么讓并聯穩壓器如此出色?超級電容器的容量和充電速度存在個體差異,充電完成的時間也各不相同。并聯穩壓器功能允許將充電速度較快的超級電容器中不再需要的電流直接傳輸到其他超級電容器。因此,即使超級電容器的充電水平不同,也可以在防止過度充電的同時快速調整平衡,這有助于整個系統的高效充電。分流電壓可以以 183.5μV 的增量進行微調。并聯穩壓器功能有助于最大化延長備份時間、延長超級電容器壽命并縮短充電時間。


圖11 鋰電池組均衡充電過程示意圖

三、監控功能

LTC3350內置 14 位 ADC,可精確監控超級電容器的電壓和電流。此外,還提供內置溫度傳感器,可實時監控外圍電路中的溫度變化和分流電流引起的溫度上升,如下圖 (圖12) 所示:

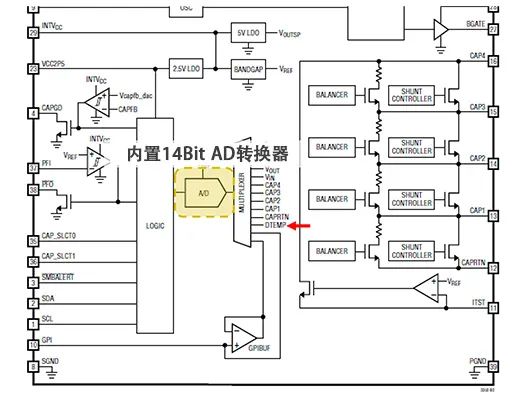

圖12 內置溫度傳感器支持監控由于分流電流引起的升溫

根據監測數據,可以測量電容和 ESR (等效串聯電阻):

容量測量:根據“準確放電電流” × “放電時間”計算

ESR 測量:根據反復打開和關閉充電的電壓變化計算

這些數據存儲在 LTC3350 中,并根據需要提供,同時還提供定期警報通知,工程師可輕松了解超級電容器的狀態。

為什么需要監控功能?

超級電容器會隨著使用而退化,導致電容降低和 ESR 增加,這將導致備份時間縮短。如果不采取措施,將無法保證最初設計的備份時間。下圖 (圖13) 顯示了超級電容器的負載壽命測試的測量數據。可以看出,容量隨著時間的推移而降低,ESR 增加。

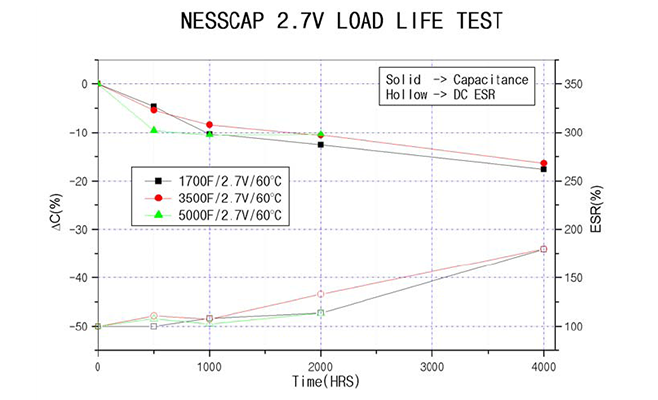

圖13 超級電容器的壽命特性

為了保持適當的備份時間,了解超級電容器的狀況并在適當的時間更換非常重要。如果控制器沒有監控功能,則需要一些額外的機制來實現這一目標。通過利用 LTC3350 的監控功能,可以實時掌握超級電容器的狀態并適當地管理電容器壽命。

應用實例

數據中心瞬時停電和停電對策

半導體制造設備和工廠瞬時停電和停電對策

04總結

本文我們介紹了 ADI 超級電容器的后備控制器「LTC3350」。借助 LTC3350,可以解決控制超級電容器的挑戰,例如最大限度地延長備份時間、管理超級電容器壽命和縮短充電時間。
