智能門鎖解決方案
總述:
智能門鎖,這一傳統機械鎖具與現代科技完美融合的典范,正以革新性的步伐重新界定家居安防與便捷生活的界限。憑借生物識別、物聯網、電子信息等尖端科技的支撐,智能門鎖摒棄了鑰匙開鎖的傳統模式,開創了多元化、智能化的開門新紀元,既大幅增強了家居安全性能,又極大提升了用戶的使用體驗,在現代生活中占據著舉足輕重的地位。

一、智能門鎖的現存技術痛點與行業挑戰
智能門鎖雖已廣泛應用,但仍存在諸多技術瓶頸。在生物識別領域:指紋識別受干濕、磨損影響,人臉識別在復雜光照下誤判率高;門鎖數據加密不足,存在云端泄漏風險。電源管理與續航差:智能門鎖通信模塊(Wi-Fi、藍牙)功耗大,電池續航短;電壓波動易導致系統死機或性能下降。系統穩定性與環境適應差:極端溫度下(高溫/低溫),門鎖電子元件性能衰減;機械結構與電子模塊協同性差,故障率高。生態兼容與數據同步:多品牌智能門鎖協議不互通,無法統一管理;斷電后系統時間易丟失,影響日志準確性。
二、芯佰微雙芯片技術方案:筑牢穩定與精準雙基石
芯佰微推出的CBM1117、CBM1307產品,從電源管理、時間與數據管理等維度為智能門鎖提供關鍵支持,共同構建高效穩定的解決方案:
RTC(實時時鐘)
CBM1307實時時鐘芯片誤差低,為門鎖定時功能、事件記錄提供精準時間基準。56字節非易失性存儲器可安全存儲加密密鑰等數據,寫保護功能防止數據篡改。主備電源自動切換機制,確保斷電時時間記錄和數據存儲不受影響。
CBM1117作為一款高效的LDO芯片,能夠穩定輸出0.8A電流,并支持2.6V至15V的寬電壓輸入范圍,為指紋識別、通信模塊等關鍵組件提供純凈且穩定的電源供應。其熱過載、限流保護功能,可避免異常電流損壞設備,確保門鎖供電安全可靠。
如下是智能門鎖應用框圖:

**RTC推薦CBM1307;
**LDO推薦CBM1117;
芯佰微對此智能門鎖方案推出了以下產品:

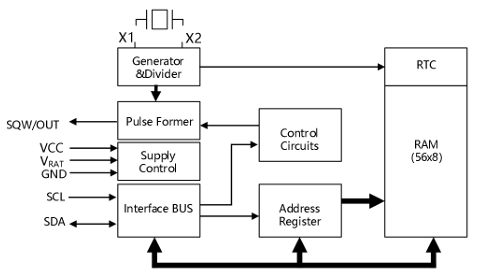

CBM1307是一款實時時鐘芯片,具備以下特性參數優勢:

- 計時精準
可外接32.768kHz的晶體振蕩器作為基準時鐘源,計時精度極高。能為智能門鎖的定時功能,如自動鎖定和解鎖,提供可靠的時間基準,確保這些功能在設定時間準確執行。同時,其高精度時間戳功能,可精確記錄每一次門鎖操作時間,形成詳細操作日志,幫助用戶及時察覺異常活動,保障家庭安全。
- 低功耗設計
供電電流小于500nA,在智能門鎖通常需要的長時間待機場景下,能顯著降低整體功耗,延長電池使用壽命,對于使用電池供電的智能門鎖尤為重要。
- 數據存儲與保護
56字節非易失性RAM:可用于存儲智能門鎖的關鍵數據,如加密密鑰、臨時密碼等。即便掉電,數據也不會丟失,保障數據安全。
寫保護功能:防止數據意外更改,內部電路設計還能防止反相充電電流,進一步提高數據存儲的可靠性。
- 電源管理出色
集成電源控制電路,能準確檢測供電電壓,自動完成主供電和備用供電的切換。當主電源掉電或中斷時,迅速自動切換到備用電池供電,確保計時功能與數據存儲不受影響,可維持準確時間記錄長達十年以上。
- 接口兼容性強
支持標準和快速模式的I2C接口(標準100KHz,高速400KHz),可與其他I2C設備便捷互聯,方便接入智能門鎖的整體電路系統,適配不同的硬件架構。
- 時間和日期功能豐富
不僅提供秒、分、時、日、月、年等詳細時間和日期信息,還能自動調整每月天數,包括對閏年的準確修正。支持24小時制和12小時制時間顯示,并可設置不同日期格式,滿足不同地區和用戶的使用習慣。
- 寬溫度范圍
工作溫度范圍為-40℃至+85℃,無論處于嚴寒還是高溫環境,它均能穩定運行,確保智能門鎖的時間管理功能不受環境溫度變化的干擾。

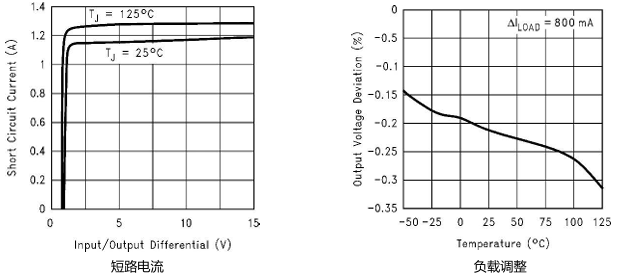

CBM1117是一款低壓差線性穩壓器LDO,具備以下特性參數優勢:

- 低壓差特性:壓差電壓低,在輸出額定電流時,相比傳統穩壓器,能在輸入電壓與輸出電壓差值較小的情況下穩定輸出,有效降低功耗,提高電源效率,延長電池供電設備的續航時間。
- 高精度輸出:輸出電壓精度高,典型值可達±1%,能夠為對電壓穩定性有高要求的電路模塊提供穩定可靠的電源,確保設備順暢運行,有效避免因電壓波動引起的性能下降或故障。
- 低靜態電流:靜態電流小,即使在輕載或待機狀態下,也僅消耗極少的電流,進一步降低系統功耗,特別適合對功耗敏感的便攜式設備或電池供電設備。
- 快速瞬態響應:能夠快速響應負載電流的變化,在負載突變時迅速調整輸出電壓,保持電壓穩定,確保供電穩定性,適應動態變化的負載需求。
三、方案落地場景與實際效能展現
智能門鎖憑借便捷性、安全性和智能化優勢,芯佰微的技術賦能,特別是在智能門鎖領域,通過研發創新,已廣泛應用于多種場景,重塑了不同空間的出入管理模式,如家庭、辦公室或酒店等,以滿足不同用戶的需求和偏好。
(一)家庭住宅:成為現代家庭的標配,解決忘帶鑰匙、鑰匙丟失等困擾,家庭成員可通過指紋、密碼或手機APP自由出入。對于有老人和孩子的家庭,無需擔心鑰匙保管問題;臨時訪客同樣能通過臨時密碼便捷進入,此舉進一步提升了居家的安全性和便利性。
(二)公寓與長租住宅:公寓運營商和長租平臺通過智能門鎖實現遠程管理,租客入住時無需線下交接鑰匙,可通過手機獲取開鎖權限;退租后權限即時收回,降低管理成本與鑰匙糾紛。同時,還能實時監控門鎖狀態,及時處理異常情況。
(三)酒店與民宿:為住客提供自助入住體驗,無需在前臺排隊等待。客人通過手機APP獲取開門權限,提升入住效率與體驗。酒店管理者可通過后臺管理系統,靈活設定權限有效期,從而便捷管理客房;同時,還能對門鎖的使用數據進行深入分析,以不斷優化服務流程。
(四)辦公場所:企業辦公區域使用智能門鎖,可根據員工部門、職位設置分級權限,重要區域僅限授權人員進入,保障辦公安全與隱私。同時,將考勤打卡與開鎖功能結合,簡化考勤流程,提高管理效率。
(五)校園宿舍:有效解決了學生鑰匙易丟失、混用等難題,從而提升了宿舍的整體安全性。學校可統一管理權限,新生入學和畢業生離校時,無需更換門鎖,方便快捷。同時,通過門鎖記錄功能,學校能夠實時掌握學生的出入情況,進一步保障了學生的安全。
(六)商業店鋪:店主可通過手機隨時掌握店鋪開門情況,給員工分配不同時間段的開門權限。遇到緊急情況,可遠程查看門鎖狀態并采取措施,如發現異常開鎖嘗試,及時報警,保障店鋪財產安全。
-
