概述
MAX14941/MAX14942為隔離型RS-485/PROFIBUS-DP收發器，為器件的電纜側(RS-485驅動器/接收器側)和UART側之間提供5000VRMS ( (60s)電隔離。對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。器件支持高達20Mbps的可靠通信。

內置一個LDO為IC的電纜側供電提供簡單、節省空間的結構。

每片器件包括一路半雙工驅動器/接收器通道。接收器為1/4單位負載，允許一條共用總線上掛接多達128個收發器。

集成真失效保護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。當電纜側或UART側電源低于工作電平時，欠壓鎖定功能禁用驅動器。

驅動器輸出/接收器輸入具有高達±35kV對電纜側GNDB的靜電放電(ESD)保護，符合人體模式(HBM)要求。

MAX14941/MAX14942采用寬體16引腳SOIC封裝，工作在-40°C至+105°C溫度范圍。
數據表：*附件：MAX14941 MAX14942 20Mbps半雙工PROFIBUS RS-485收發器技術手冊.pdf

應用

• HVAC
• 工業自動控制
• 電表
• 可編程邏輯控制器

特性

• 高性能收發器支持靈活的設計
  • 集成LDO用于電纜側電源
  • 兼容RS-485 EIA/TIa-485標準
  • 20Mbps最大數據率
  • 總線上允許掛接多達128片器件
• 集成保護，支持可靠的通信
  • 驅動器輸出/接收器輸入上具有±35kV ESD (HBM)保護
  • 5kVRMS隔離耐壓，可持續60s (V ISO )
  • 1200VPEAK 最大重復峰值隔離電壓 (V IORM )
  • 848VRMS最大工作隔離電壓 (V IOWM )
  • 額定工作電壓下的壽命長于30年
  • 承受±10kV浪涌，滿足IEC 61000-4-5標準
  • 熱關斷

邏輯圖

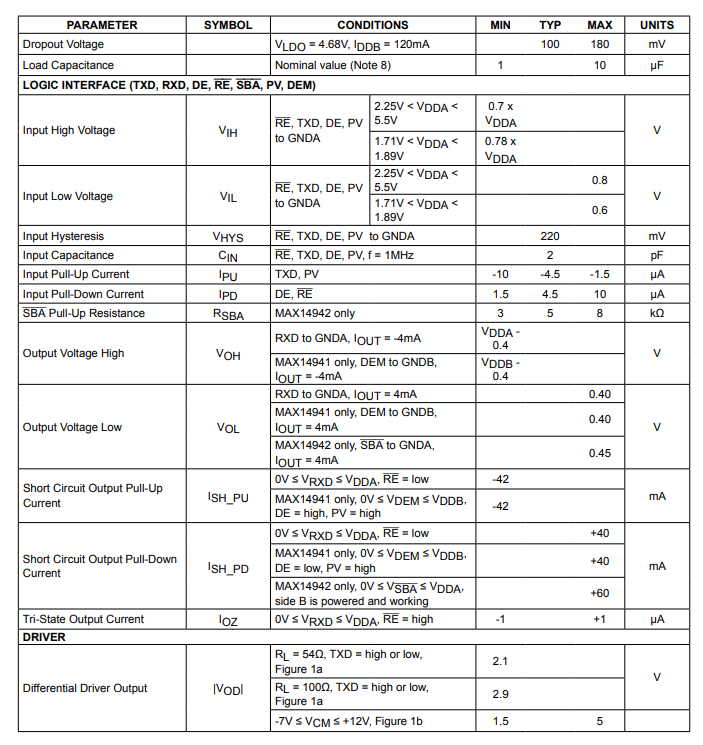

DC電氣特性

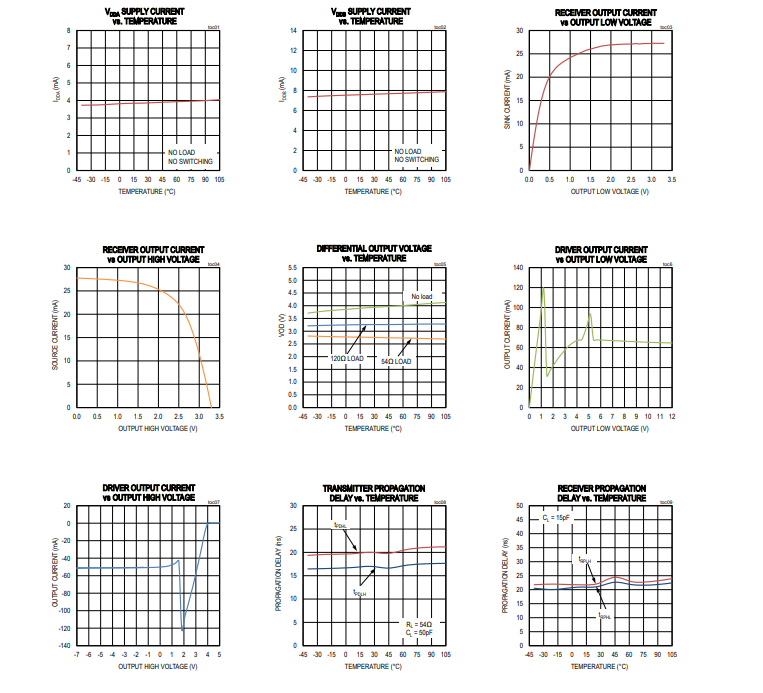

典型操作特性

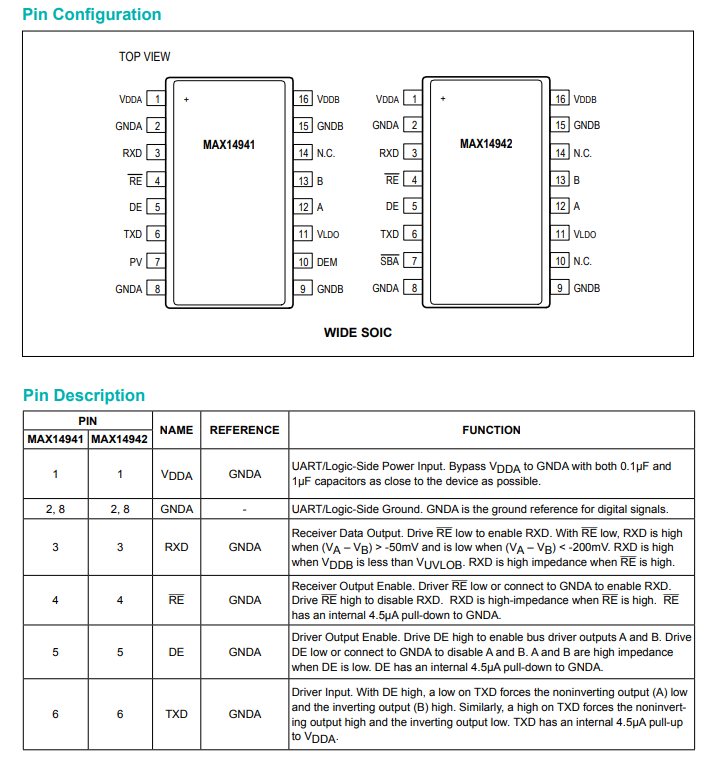

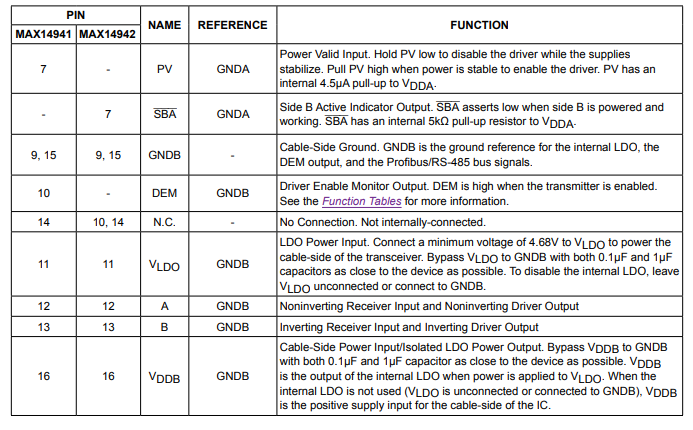

引腳配置描述

詳細說明

MAX14941/MAX14942 隔離式 PROFIBUS - DP/RS - 485 收發器提供 2500VRMS（60 秒）的電流隔離，在收發器的 PROFIBUS/RS - 485 電纜側與 UART 側之間實現隔離。這些器件允許在隔離屏障兩側接地之間存在較大電位差時，以高達 20Mbps 的速率跨越隔離屏障進行通信。

隔離

數據隔離通過高壓電容實現，這些電容允許在 UART 側與收發器的 PROFIBUS/RS - 485 電纜側之間進行數據傳輸。

集成低壓差穩壓器（LDO）

這些器件集成了一個內部低壓差穩壓器，其輸出為 5V（典型值），用于為芯片的電纜側供電。LDO 的輸出為 VDDB 。除了為收發器供電外，VDDB 還可提供高達 10mA 的電流，為外部終端電阻供電，無需外部穩壓器。LDO 具有 300mA（典型值）的電流限制。當 LDO 未使用時，將 VLDO 連接到 GNDB ，并將 + 5V 直接施加到 VDDB 。

真正的故障安全特性

MAX14941/MAX14942 可確保當接收器輸入短路或開路，或者連接到端接傳輸線且所有驅動器均禁用時，接收器輸出為邏輯高電平。接收器閾值固定在 - 50mV 至 - 200mV 之間。如果差分接收器輸入電壓（VA - VB）大于或等于 - 50mV ，RXD 為邏輯高電平。在端接總線且所有發送器均禁用的情況下，接收器的差分輸入電壓會被端接電阻拉至零。由于這些器件的接收器閾值特性，此時 RXD 輸出為邏輯高電平。

驅動器輸出保護

有兩種機制可防止因故障或總線競爭導致的輸出電流過大和功率耗散：第一，輸出級的電流限制可立即防止整個共模電壓范圍內的短路；第二，熱關斷電路會在芯片溫度超過 + 160°C（典型值）時，將驅動器輸出強制進入高阻抗狀態。

熱關斷

這些器件通過集成的熱關斷電路防止過溫損壞。當結溫（TJ）超過 + 160°C（典型值）時，驅動器輸出將進入高阻抗狀態，從而終止正常運行。當 TJ 降至 145°C（典型值）以下時，器件恢復正常運行。

應用信息

總線上的 128 個收發器

標準 RS - 485 接收器輸入阻抗為一個單位負載。一個標準驅動器最多可驅動 32 個單位負載。MAX14941/MAX14942 收發器的接收器具有 1/4 單位負載，允許在一條通信線上最多并聯連接 128 個收發器。連接這些設備時，可組合使用 RS - 485 設備，或將多達 32 個單位負載連接到線路上。

典型應用

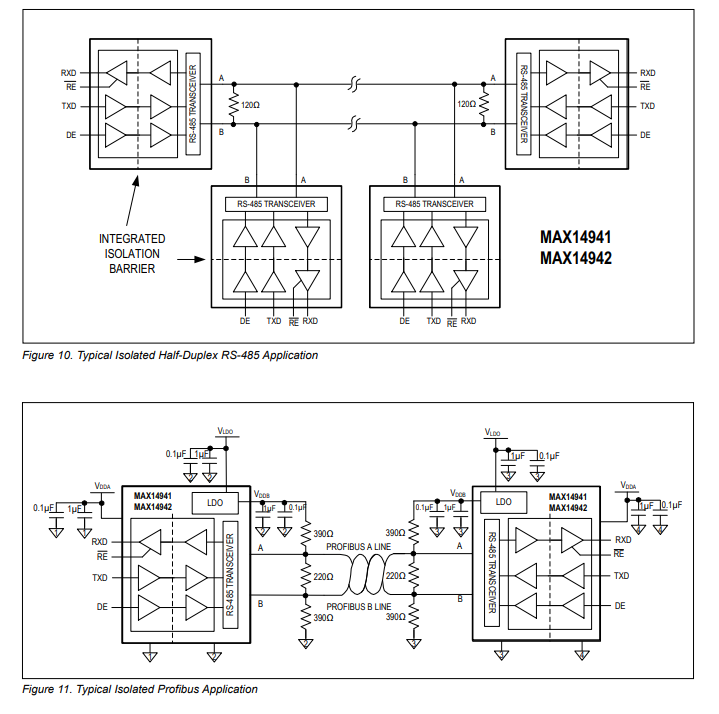

MAX14941/MAX14942 收發器專為多點總線的雙向數據通信而設計。圖 10 和圖 11 展示了典型的網絡應用電路。為使反射最小化，總線兩端應進行端接，其特性阻抗應與總線一致，且從主線引出的支線長度應盡可能短。
