界面介紹

4.1開機界面介紹

開機后，系統的歡迎界面，

歡迎界面持續大約3秒后，自動進入選擇測量氣體主界面，如圖所示：

4.2 主界面介紹

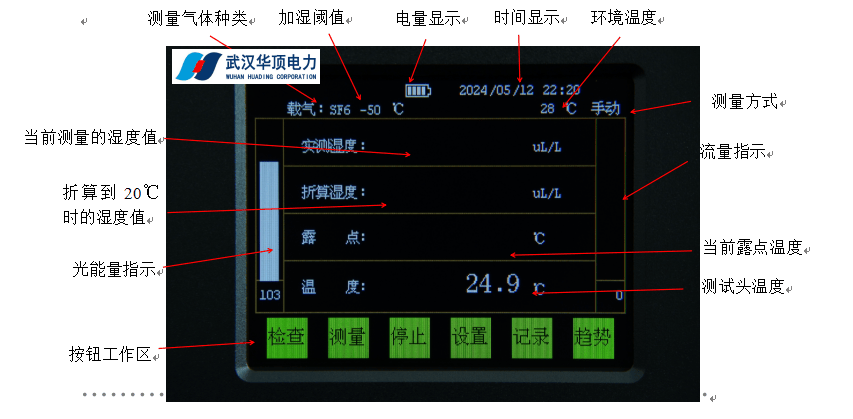

主界面如下圖所示：

檢查按鈕：按下它，可以檢查儀器的制冷情況，這時測試頭溫度會持續下降。

停止按鈕：如果之前按下了檢查按鈕，然后再按下它，儀器停止制冷。如果之前按

下了測量按鈕，然后再按下它，儀器停止測量，停止制冷，并且保存測量信息。

測量按鈕：按下它，開始測量被測氣體的濕度值，測試頭溫度不斷下降，直到接近水蒸氣和霜的平衡點（露點），這時露點值會顯示在露點欄，當前實測濕度值顯示在實測濕度欄，如果設置界面里的溫度校正按鈕是“開”狀態，折算到20℃時的濕度值會顯示在折算濕度欄。

記錄按鈕：按下它，進入數據存儲界面。

設置按鈕：按下它，進入設置界面。

趨勢按鈕：按下它，進入趨勢界面。

4.3 設置界面介紹

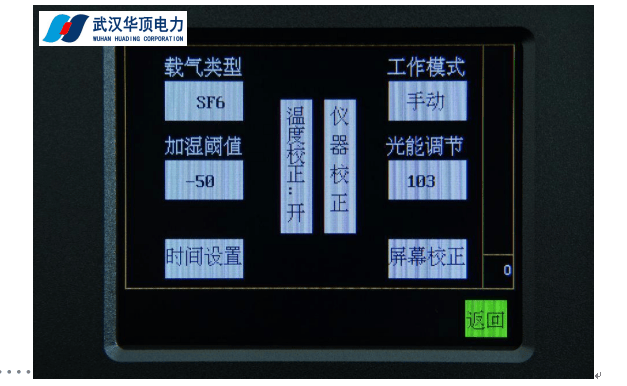

在主界面的按鈕工作區，按“設置”鍵，進入設置界面，設置界面如下圖所示：

載氣類型按鈕：每按一次就在N2和SF6（H2等氣體）之間相互轉換，一定要根據實際的測試氣體，選擇載氣類型。

工作模式按鈕：華頂電力本機可以以2種工作方式工作：自動模式和手動模式。

自動模式：在該模式下，儀器自動的檢測水蒸氣凝結成霜和霜化成水蒸氣的平衡點，即露點值，當測試到接近平衡點時，實時顯示露點值并且立刻停止制冷、并且存儲測量信息，此時測試頭溫度緩慢上升，直到常溫，可以準備下次測試工作。

手動模式：在該模式下，儀器自動的檢測水蒸氣凝結成霜和霜化成水蒸氣的平衡點，即露點值，當動態測試曲線保持平衡且數值變化不大時，證明結露平衡，“露點溫度平衡過程區”上面顯示不斷刷新的溫度和水汽含量。這兩個值為露點值，按下停止鍵，此時的溫度值就是露點值，同時停止制冷，測試頭溫度緩慢回升到常溫，為下次測試做準備。

加濕閾值按鈕：可以設置能在什么溫度可以將少量外部濕氣注入樣氣導入管，它加速了鏡面表層的結露，從而縮短了響應時間。加濕閾值一般設置在-50℃。

光能量按鈕：當光能量不足或者過強時，需要重新設置光能量；在設置界面多次按壓“光能量”按鈕，程序會自動的把光能量調到100%。注意：一定不要在光強低于90%或高于100%下測量氣體，否則可能損壞儀器或加速儀器老化，并使測量結果不準確。

高溫低濕按鈕：按下按鈕將在開和關兩種狀態之間相互轉化。此開關模式是專為40℃以上高溫環境中測量-50℃以下露點而特別設計。有效解決高溫環境中低露點無法測量的問題。

屏幕校正按鈕：按此按鈕會進入屏幕校正頁面，并且讓使用者開始校正觸摸屏。

時間設置按鈕：按此按鈕會進入時間設置界面，設置系統的時間和日期，儀器記錄測量歷史以日期和時間為準，以備以后查詢。

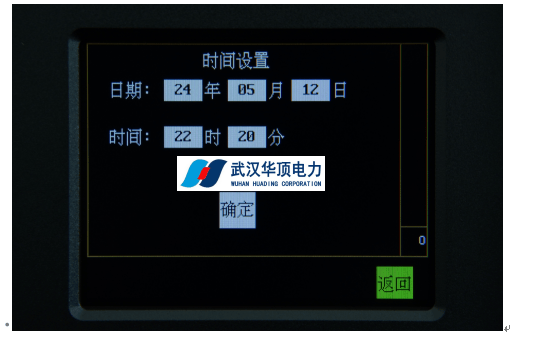

時間設置界面：

按對應的“年”“月”“日”“時”“分”，可修改其值。

按“確定”按鈕可使其修改有效，否則無效。

按“返回”按鈕可回到設置界面。

返回按鈕：返回到主界面。

4.4 數據存儲界面介紹

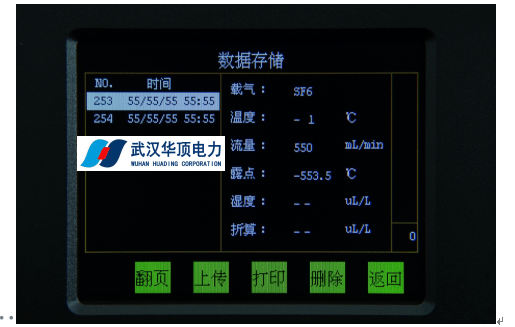

在主界面的按鈕工作區，按“記錄”鍵，進入數據存儲界面，數據存儲界面如下：

存儲界面存儲并顯示了之前所測量的時間、所測氣體種類及流量和測得露點值及濕度和折算濕度。

翻頁按鈕：依次往后顯示9個數據

上傳按鈕：儀器通過通用USB接口實現與上位PC機通訊。

打印按鈕：可通過紅外打印接口，用配置的紅外打印機打印數據。

刪除按鈕：按下它會刪除當前白色標識的記錄數據或者全部刪除所記錄的數據。

返按鈕：返回到主界面。

4.5 趨勢按鈕界面：

在主界面的按鈕工作區，當按下“測量”按鈕后再按下“趨勢”鍵，進入趨勢界面，趨勢界面里能觀察到鏡面溫度隨時間的變化情況及平衡指針動態顯示當前的平衡指示狀態。

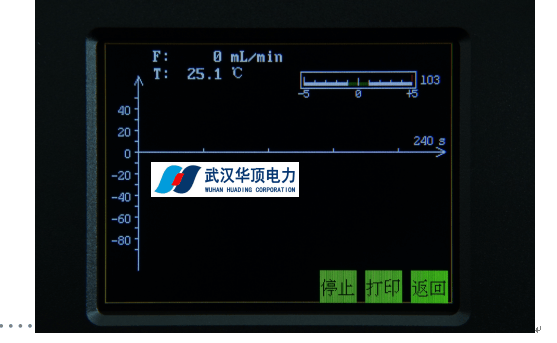

趨勢界面如下：

此界面能實時顯示當前氣體流量F，鏡面溫度值T和露點測試的時間，如果水蒸氣和霜達到平衡狀態（露點），會出現濕度值H；

停止按鈕：之前按下“測量”按鈕后，在手動模式時，發現鏡面溫度曲線很平直時，按下它，這就是露點值，同時儀器停止制冷并且自動存儲該時刻的測量信息。自動模式時，其無效；之前按下“檢查”按鈕后，再按下它，表示停止制冷。

打印按鈕：通過打印機接口，讓配置的打印機，打印圖表。

返回按鈕：返回到主界面。

露點判斷方法為：

露層厚度指示達到平衡線（當“動態結露指示”圖標中紅色指針到綠色橫條里）。

顯示溫度基本不變，溫度曲線變直。

當“動態結露指示”圖標中紅色指針到綠色橫條里，且動態測試曲線保持平衡且數值變化不大時，證明結露平衡，“露點溫度平衡過程區”上面顯示不斷刷新的溫度和水汽含量。這兩個值為露點值，可以按下“停止”鍵，結束測量。測量結束后，結果自動保存，可以在查詢界面查詢相關歷史測試記錄

注意事項

1. 被測氣體應該是清潔的氣體，否則應加裝過濾裝置（不銹鋼微孔過濾器）。仔細閱 讀“常見故障及排除方法”保持儀器系統處于正常待機狀態。

2. 華頂電力采用了電子流量計，要求通氣之前將快速插頭上的調節閥處于完全關閉狀態，通氣后逐步緩慢開啟調節閥，按要求將氣量調節好。以免因高壓氣沖入，造成電子流量計損壞！

3. 預計被測樣氣的露點溫度應低于環境溫度5℃以上，以免在低溫環 境中樣氣所含水分在管路內壁接露，影響測試準確度。

4. 傳感器內部的鏡面應保持清潔干燥，維護和擦拭時可以用脫脂棉棒蘸少量無水乙醇，仔細擦拭，避免鏡面劃傷，影響儀器使用壽命。

可能遇到的題解決方法

在低溫環境，儀器內部有凝結現象用干燥氣體沖洗儀器；

當待測氣體的露點溫度高于環境溫度時，不能測量。

兩次測量結果偏差較大進樣管路潮濕。

在使用之前，用干燥氣體最少沖洗儀器10分鐘。（注意氣體流量不能太大，避免損壞內部的流量傳感器。）

油或油脂污染了樣氣管用溶劑（如丙酮）清洗管道和接頭，和接頭再用壓縮空氣吹干。

系統漏氣檢查系統的氣密性，使用檢漏儀或肥皂液。

管道原因橡膠管、尼龍管和PVC不能使用。

當被測露點在-40℃以上時，可以使用聚乙烯管（PE）和銅管。

當被測露點在-40℃以下時，只能使用氟化乙丙烯管（FEP）、聚四氟乙烯管（PTFE）或不銹鋼管。

氣體流量變化氣體流量的輕微變化20～40 l/h，不會影響測量結果，如果氣體流量過高，壓差會導致測量結果不精確。如果氣體流量過低，精確測量會耗費很長時間。

露點溫度不穩定如有可能，在大氣壓下測量,盡可能的干燥連接管路與接頭。
