快充界逃不過的靈魂拷問：這顆PD快充芯片能過認證嗎?

對HUSB352B來說當然問題不大，現已通過PD3.1認證，持證上崗(TID:13496 )，集成功率MOS管的極簡設計，功能更全面，兼容更廣泛!

產品特性

? 符合USB Type-C 2.1和USB PD 3.1標準

– 支持5V、9V、12V電壓

– 支持2個可編程的APDO

? 支持BC1.2 DCP和HVDCP協議

– BC1.2 DCP模式

– Apple 5V 2.4A模式

– QC2.0/3.0/QC3.0+

– AFC、FCP和SCP

– PE1.1+/2.0

? 集成帶軟啟動的N-MOSFET

? 集成電流采樣電阻

? 內部補償的恒壓和恒流控制

? 多檔線纜補償選項

? 集成OVP(過壓保護)、UVP(欠壓保護)、UVLO(欠壓鎖定)、OCP(過流保護)、FOCP(短路保護)和TSD(熱關斷)保護功能

? 采用SOP-8L封裝

? ±5kV HBM ESD

外圍更精簡

HUSB352B內置1顆N-MOSFET和1顆支持恒流的采樣電阻，在實際應用中僅需一個外圍器件即可完成整個電路的設計。高度集成的設計有效減少了貼片成本以及物料成本。讓工程師們可以更加專注于產品的核心功能開發，而不是繁瑣的外圍電路設計。

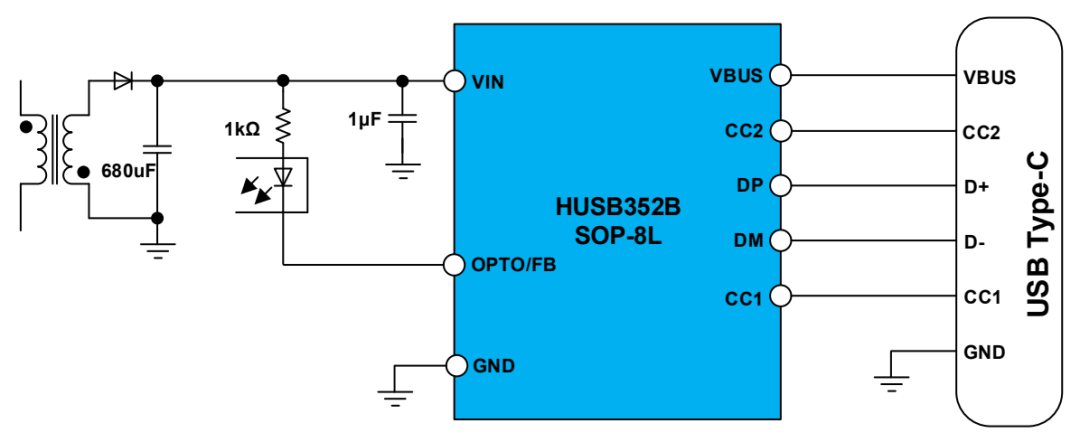

圖3：HUSB352B典型應用電路圖

功能更全面

HUSB352B具備電流采樣功能，能夠實現精準的OCP(過流保護)，有效防止設備在充電過程中因電流過大而導致的損壞。其次，還支持PPS恒流功能，能夠根據不同設備的充電需求動態調整輸出電壓和電流，即使在不采用恒功率方案的ACDC中，也能實現穩定的充電效果。此外，由于具有電流采樣功能，能夠給出線補，線補具備多個檔位可以選擇，用戶可以根據實際需要靈活調整，進一步優化充電體驗。

兼容更廣泛

在協議支持方面，HUSB352B不僅支持USB PD協議，還支持PE1.1+/2.0協議，進一步擴展了兼容性。HUSB352B能夠支持3米線與設備充電。對于三星手機用戶而言，HUSB352B還能顯示超快充電和超快充電2.0的狀態，為用戶提供直觀且高效的充電體驗。

關于慧能泰半導體

深圳慧能泰半導體科技有限公司是一家專注于智慧能源控制技術的公司，主要面向智能快充和數字能源領域，提供高性能數模混合芯片產品。公司總部設立在深圳前海，同時在上海、浙江杭州、美國加州設有研發中心。慧能泰的核心研發團隊來自國內外頂尖半導體公司，擁有強大的研發創新能力。公司現已獲多項授權專利，擁有獨立自主知識產權，并于2020年被評為“高新技術企業”，2023年獲評國家級專精特新“小巨人”企業。

目前，慧能泰已完成了圍繞USB Type-C生態鏈的整體產品布局，開發并量產了多款產品：供電端的多系列PD Source協議芯片，受電端的高性能PD Sink(PD 誘騙芯片)、Type-C端口控制器(CC Logic)，線纜端的USB eMarker(電子標簽芯片)。成立以來，慧能泰連續推出多款業界領先的產品并廣受市場歡迎。公司芯片出貨量逾8億顆，標桿性客戶有聯想、小米、三星、HP、貝爾金和努比亞等。同時，慧能泰也致力于提高能源利用效率、研究能源控制技術，借助自身的技術研發優勢，面向ICT(通信服務器)、數據中心、光伏逆變器、儲能等工業應用，研發數字電源控制芯片、高壓驅動芯片、電源轉換芯片和模塊等產品。

慧能泰半導體肩負著“芯智慧 芯能源，共建綠色未來”的使命，立志成為業界領先的智慧能源控制技術供應商。
