手機："我要PD 30W！"

平板："不行，我PD 45W！"

耳機："那個……5V1A就行……"

這時，多口PD快充芯片的作用就體現出來了——

HUSB385："我不是針對誰，我是說在坐的各位

......

我都能充！"

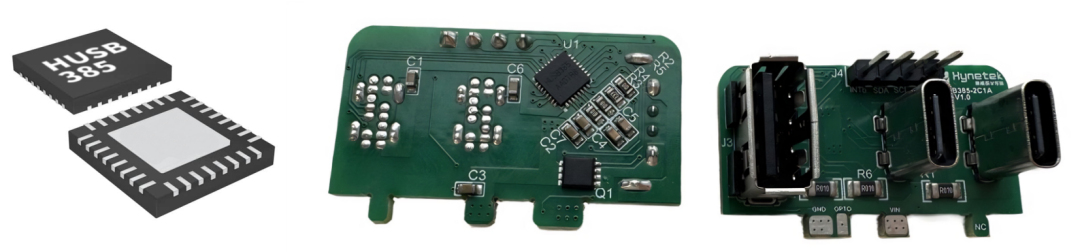

圖1：HUSB385 QFN-32L封裝及2C1A Demo圖

產品特性

? 符合USB Type-C 2.1和USB PD 3.1標準

- 支持5V、9V、12V、15V和20V電壓

- 支持2個可編程APDO

? 支持BC1.2 DCP和HVDCP協議

- BC1.2 DCP模式

- Apple 5V 2.4A模式

- QC2.0/3.0/QC3.0+ Class A or Class B

- AFC、FCP和LVSCP/HVSCP

- PE1.1+和2.0

- UFCS

? 支持3端口應用（2C1A或2A1C）

? 低至5mA的輕負載檢測

? 集成兩個低Rdson N-MOSFET

? 支持恒壓環路（CV）和恒流環路（CC）

? 支持I2C功能

? 多檔線纜補償選項

? 集成OVP、UVP、UVLO、OCP、FOCP、 CC/DPDM OVP、TSD和OTP保護

? QFN-32L（4mm x 4mm）封裝

? ±6kV HBM ESD

1.極簡設計

HUSB385在保留強大協議兼容性和安全機制的前提下，通過內部集成兩個低Rdson的N-MOSFET，減少了外部元件數量，降低了電路板的復雜度，提升了系統整體的穩定性和可靠性。

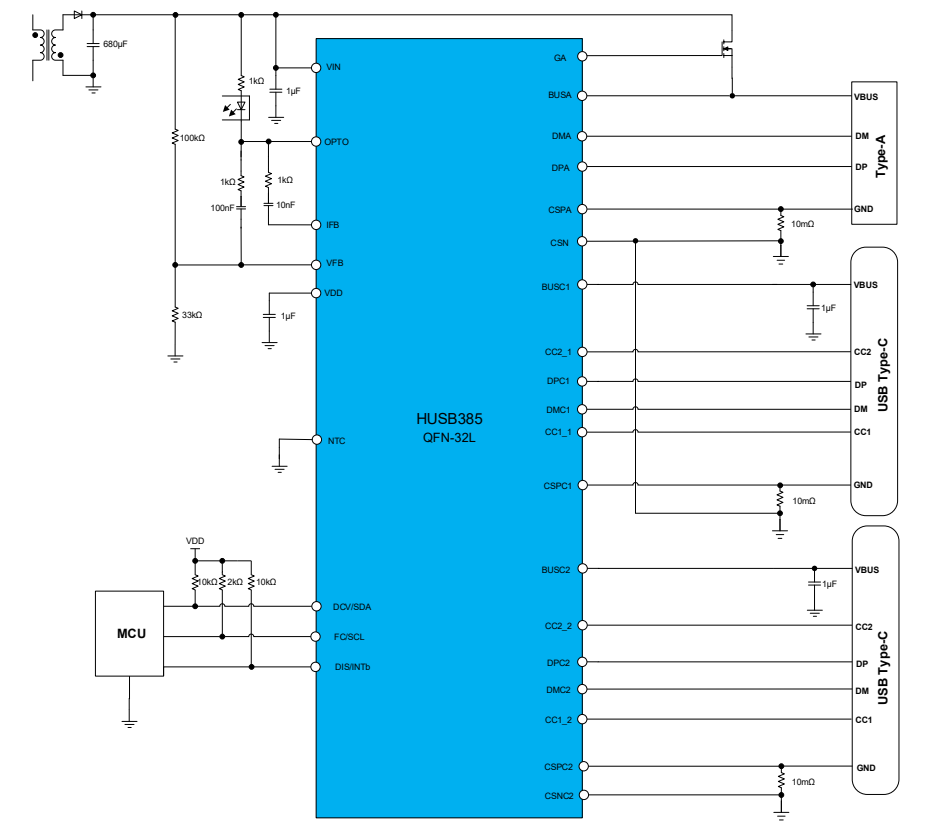

圖2：HUSB385 2C1A典型應用電路圖

2.三路獨立功率上報實現屏顯

HUSB385支持I2C通信模式。在I2C模式下，主機可以通過I2C總線實時讀取HUSB385當前的工作狀態，握手的協議，以及當前的輸出電壓，輸出電流，三路的獨立電流，用于屏幕顯示。

3.無限次動態功率廣播

在I2C模式下，根據獲取的充電電壓，電流信息以及當前充電協議，主機可以通過I2C總線實時調整HUSB385的功率、電壓和協議限制，實現動態功率分配。

使用HUSB385搭配慧能泰支持PD3.1 EPR且集成MCU的高性能PD協議芯片HUSB362，可以打造能實現兩路獨立快充和功率動態分配的方案。該方案可支持I2C在線控制，工作狀態和電壓、電流等信息的上報和動態功率分配。

以HUSB385+HUSB362 2路Buck應用為例，該方案采用I2C可以實現多次任意降功率功能，支持65W 2C口任意組合功率輸出，X+Y(15W+50W，20W+45W，30W+35W，25W+40W......)功率組合隨心配。

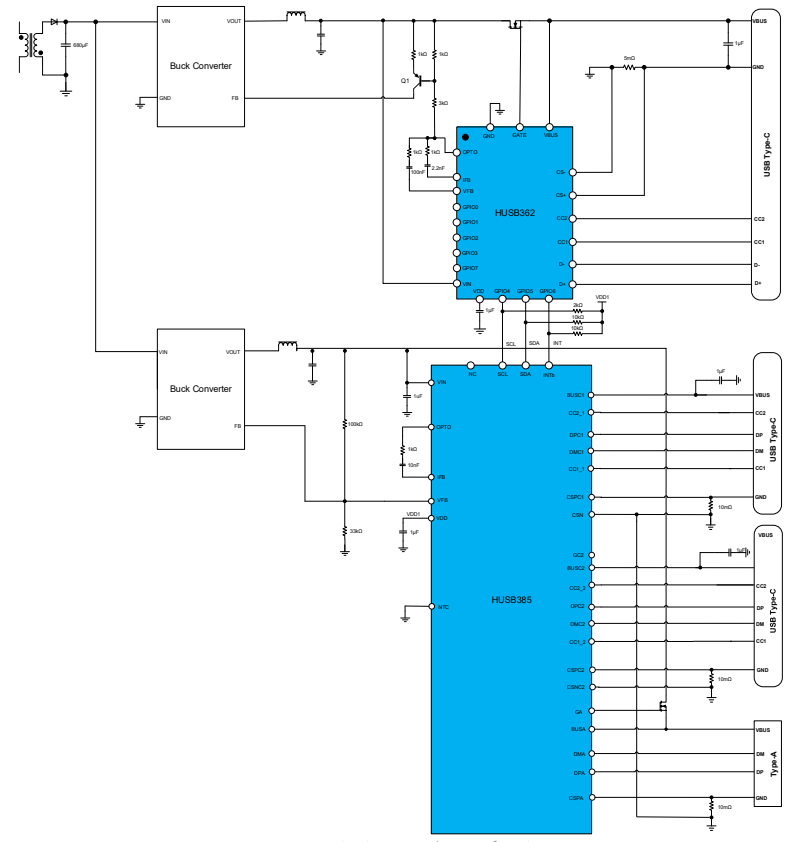

圖3：HUSB385+HUSB362 2路Buck應用

免費送樣

HUSB385現已開放樣品申請。更多優質產品信息，歡迎聯系我們了解。
