技術

一

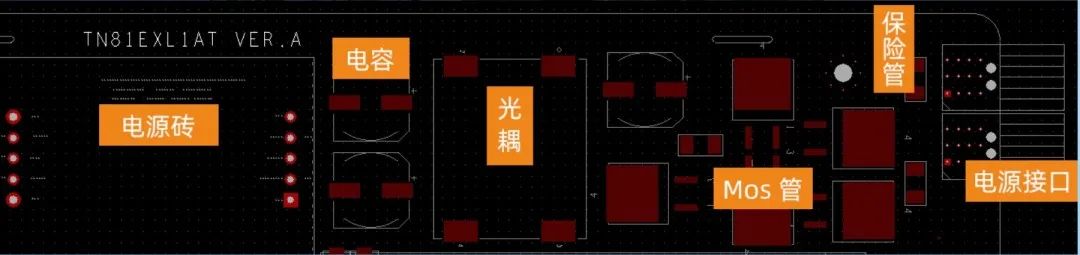

48V電源布局

一般由上圖所示構成。主要的零件有電源接口、保險管、MOS、光藕、電容、電源磚、以及緩啟電路

技術

二

器件布局要求

01

保險管必須緊鄰48V電源輸入接口放置，確保輸入保護的有效性

02

相同功能的電路模塊集中布置，形成清晰的功能分區。不同類型電路避免交叉布局，減少相互干擾。

03

采用模塊化布局思路，便于后期維護和問題定位。

04

48V功率區域與其他電路區域保持最小70mil的物理隔離，建議使用ANTI ETCH ALL工具預先繪制70mil隔離帶，便于設計檢查，隔離帶內不得有其他信號線或器件。

05

電源磚（DC-DC模塊）與周邊電容器保持2mm以上間距。

06

為電源磚預留足夠的散熱空間和氣流通道。

技術

三

電氣安全間距標準

孔到孔/孔到線間距

保險管前級（高壓側）：

表面層：≥2.1mm 內層：≥1.75mm

保險管后級（低壓側）：

表面層：≥2.1mm 內層：≥0.75mm

線到線間距

保險管前級（高壓側）：

表面層：≥2.0mm 內層：≥1.4mm

保險管后級（低壓側）：

表面層：≥2.0mm 內層：≥0.4mm

技術

四

布線工藝要求

01

保險管前端的48V輸入線路與其他信號禁止在相鄰層平行走線，避免PCB層間絕緣破壞導致短路起火風險。

02

功率MOS管必須打通孔增強散熱，在PCB底層（BOTTOM）對應MOS管位置做亮銅處理，提升導熱效果。

03

保險管在絲印層標注規格，格式：電壓值/電流值

示例：125V/12A（125V表示耐壓，12A表示額定電流）。

04

電源磚的引腳采用花焊盤（thermal pad）連接方式。

花焊盤設計的必要性及檢查

為昕MarsPCB設計軟件-花焊盤演示

05

48V區域的參考平面僅允許使用RTN（Return），嚴禁GND、DGND等其他地平面進入48V區域，嚴禁其他電源平面進入該區域，確保48V系統的電氣隔離和EMI性能。
