概述

對于雙USB 2.0 接口的靜電保護（ESD Protection）方案，目標是防止靜電放電（ESD）、電氣快速瞬變（EFT）、浪涌等干擾信號對USB數據線和電源線的損壞，確保接口的可靠性和系統穩定性。

靜電保護目標及說明

USB 2.0接口通常包含以下四根線：VBUS（電源）、D+（數據線）、D-（數據線）和GND（地線）；保護方案需覆蓋兩對D+/D-和VBUS線路（共兩個USB接口），即：2x VBUS、2x D+、2x D-、GND不需額外保護。

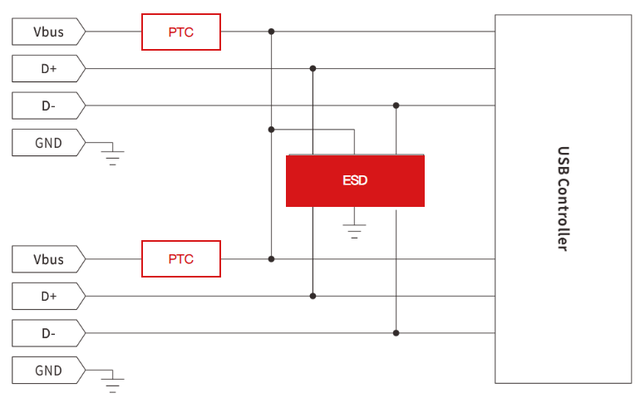

應用框圖

雙USB2.0接口靜電保護方案

方案說明及推薦器件

以上靜電保護方案，滿足測試標準：Contact-8kV Air-15kV

1、PTC推薦使用SMD1206-075系列自恢復保險絲，采用表面貼裝外形結構，產品具備自恢復的物理特性，被廣泛應用于消費類電子產品、計算機、照明、儀表等行業的過電流保護。如需了解產品詳情，可訪問SMD1206-075-自恢復保險絲-貼片PPTC-正溫度系數熱敏電阻

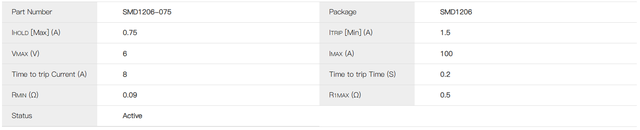

SMD1206-075系列自恢復保險絲

2、ESD推薦使用SESRV05-4A系列ESD二極管陣列，采用SOT-23-6L標準封裝,具有漏電流小，反應速度快（nS級），可靠性高等特性，被廣泛應用于HDMI，USB，VGA等高速信號傳輸接口ESD靜電防護，保護每個輸入/輸出引腳，為可能經歷破壞性靜電放電(ESD)的電子設備提供高級別保護。如需了解產品詳情，可訪問SESRV05-4A-靜電抑制器-ESD二極管-TVS二極管陣列

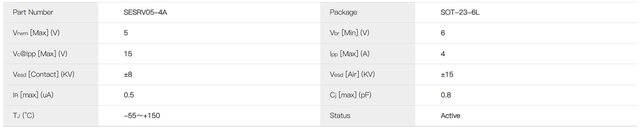

SESRV05-4A系列ESD二極管陣列

線路布局建議

• ESD二極管靠近USB接口布置，距離越近越好
• D+/D?走差分線，保持阻抗匹配（90Ω差分）
• ESD二極管的引腳連接盡量短且粗，避免電感效應
• VBUS走線可串聯保險絲（PTC）防過流

了解更多

如需要了解更多該方案的詳細信息，請與我們的工程師團隊聯系，或者訪問具體參考設計頁面：雙USB2.0靜電保護方案-雙USB2.0過壓保護方案；您在設計方案的過程中，也可以提供更多信息（如工作電壓、接口種類、是否接地等），我們可以按照您的要求進行方案設計及測試環境搭建。
