TPS563212 是一款經濟高效且高度靈活的同步降壓轉換器，可提供可選的 Eco 模式作或 FCCM（強制連續導通模式）作。可選的電源正常指示器或外部軟啟動也可以通過 MODE 引腳進行配置。通過正確配置 Enable pin、power-good 指示器或外部軟啟動，可以進行電源排序。4.2 V 至 18 V 的寬輸入電壓范圍支持 12 V 和 15 V 等各種常見輸入軌。該器件在 0.6V 至 7V 的輸出電壓下支持高達 3A 的連續輸出電流。
*附件：tps563212.pdf

該器件通過使用高級仿真電流模式 （AECM） 控制拓撲，以真正的固定開關頻率提供快速瞬態響應。該器件具有內部智能環路帶寬控制功能，可在較寬的輸出電壓范圍內提供快速瞬態響應，而無需外部補償。

高側峰值電流的逐周期電流限制可在過載情況下保護器件，并通過低側谷值電流限制來增強，從而防止電流失控。在過壓保護 （OVP）、欠壓保護 （UVP）、UVLO 保護和熱關斷保護下，將觸發打嗝模式。

該器件采用 1.6mm × 2.1mm SOT-5X3 封裝。

特性

• 4.2V 至 18V 輸入電壓
• 0.6V 至 7V 輸出電壓
  • 高達 3A 的連續輸出電流
  • 45ns 最小接通時間
  • 98% 最大占空比
• 高效率
  • 集成 66mΩ 和 33mΩ MOSFET
  • 120μA 典型靜態電流
• 高度靈活且易于使用
  • 可選擇 Eco 模式或 FCCM作
  • 可選擇電源正常指示器或外部軟啟動
  • 精確的使能輸入
• 高精度
  • ±1% （25°C） 參考電壓精度
  • ±8.5% 開關頻率容差
• 小解決方案尺寸
  • 內部補償，易于使用
  • SOT-5X3 封裝
  • 最少的外部組件
• 高側和低側 MOSFET 的逐周期電流限制
• 非鎖存 OVP、UVP、UVLO 和 TSD 保護

參數

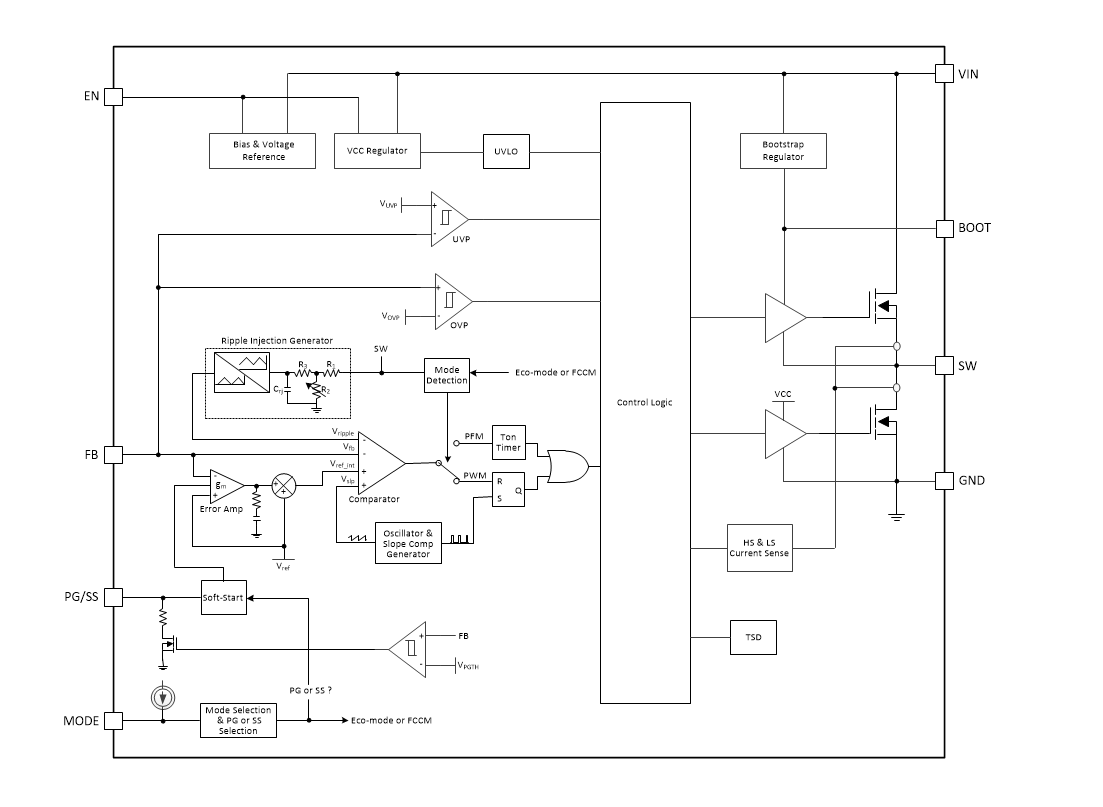

方框圖

概述

TPS563212是一款高度集成的同步降壓轉換器，適用于4.2V至18V的輸入電壓范圍，能夠提供高達3A的連續輸出電流。該轉換器采用SOT-5X3封裝，具有高效率、小尺寸、易于使用以及靈活的配置選項等特點。

主要特性

• ?輸入電壓范圍?：4.2V至18V
• ?輸出電壓范圍?：0.6V至7V
• ?輸出電流?：高達3A
• ?封裝?：SOT-5X3（1.6mm x 2.1mm）
• ?高效率?：集成66mΩ和33mΩ MOSFETs，典型靜態電流為120μA
• ?靈活的操作模式?：可選Eco-mode或FCCM（強制連續導通模式）
• ?可選功能?：電源良好指示器或外部軟啟動
• ?精確使能控制?：具備可調輸入欠壓鎖定（UVLO）功能
• ?保護特性?：過流保護、過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）和熱關斷（TSD）

應用領域

• ? 機頂盒（STB） ?
• ?數字電視?
• ?智能音箱?
• ?有線網絡和寬帶設備?
• ?監控系統?

功能描述

• ?AECM控制?：采用高級模擬電流模式控制，提供快速瞬態響應和固定開關頻率。
• ?模式選擇?：通過MODE引腳選擇Eco-mode或FCCM操作模式，以及配置PG/SS引腳的功能。
• ?電源良好指示器/軟啟動?：PG/SS引腳可根據MODE引腳的設置作為電源良好指示器或外部軟啟動電容連接點。
• ?精確使能控制?：EN引腳提供精確的使能控制，并支持通過外部電阻分壓器調整輸入欠壓鎖定（UVLO）閾值。
• ?過流保護?：高側和低側MOSFET均具備周期過流限制功能，防止電流過載。

電氣特性

• ?開關頻率?：典型值為1.2MHz（FCCM模式下）
• ?高側MOSFET導通電阻?：66mΩ（TJ = 25°C）
• ?低側MOSFET導通電阻?：33mΩ（TJ = 25°C）
• ?軟啟動時間?：內部固定軟啟動時間為1.5ms至2.6ms（或根據外部電容調整）
• ?熱關斷閾值?：典型值為150°C

外部組件選擇

• ?電感?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容?：選擇低ESR的陶瓷電容，以滿足瞬態響應和輸出電壓紋波要求。
• ?輸入電容?：推薦使用至少10μF的陶瓷電容作為旁路電容，并可根據需要添加額外的電解電容。
• ?引導電容?：在BOOT和SW引腳之間連接0.1μF的陶瓷電容。

PCB布局指南

• ?輸入和輸出電容?：應盡可能靠近TPS563212放置，以減小寄生電感和電阻。
• ?SW引腳?：保持SW引腳的走線盡可能短且寬，以減小輻射發射。
• ?反饋電阻分壓器?：將反饋電阻分壓器靠近FB引腳放置，避免噪聲耦合。
• ?散熱設計?：利用PCB的銅層和熱過孔進行散熱設計，確保轉換器在高負載下的穩定運行。

總結

TPS563212是一款功能強大、易于使用的同步降壓轉換器，適用于多種高性能、高效率的電源應用場景。其靈活的操作模式、精確的控制功能和全面的保護特性，使得TPS563212成為設計穩定可靠電源系統的理想選擇。通過合理的外部組件選擇和PCB布局設計，可以充分發揮TPS563212的性能優勢。
