EtherCAT主站轉Profinet網關接禾川伺服X4E系列通訊案例

在工業自動化領域，不同通訊協議之間的互聯互通一直是一個關鍵問題。當面臨將EtherCAT主站轉為Profinet協議，并與禾川伺服驅動器X4E進行高效通訊的需求時，一款性能卓越的網關就顯得尤為重要。本文將深入介紹興達易控XD系列網關在這一應用場景中的重要作用及具體實現方式。

興達易控XD系列網關專為實現多種工業以太網協議之間的轉換而設計。它支持將EtherCAT、Modbus-TCP等多種協議轉換為Profinet協議，確保不同設備間的無縫通信。這種網關不僅具備強大的協議轉換功能，還提供了豐富的數據映射和參數配置選項，以滿足各種復雜的工業需求。

在實際應用中，用戶可以通過簡單的配置步驟，將EtherCAT主站的數據快速、準確地轉發到Profinet網絡中，反之亦然。這一過程無需編寫復雜的代碼或進行繁瑣的編程工作，大大降低了技術門檻和實施成本。對于禾川伺服驅動器X4E而言，這種網關能夠?qū)崿F(xiàn)與其的完美對接，確保控制指令的準確傳遞和執行。

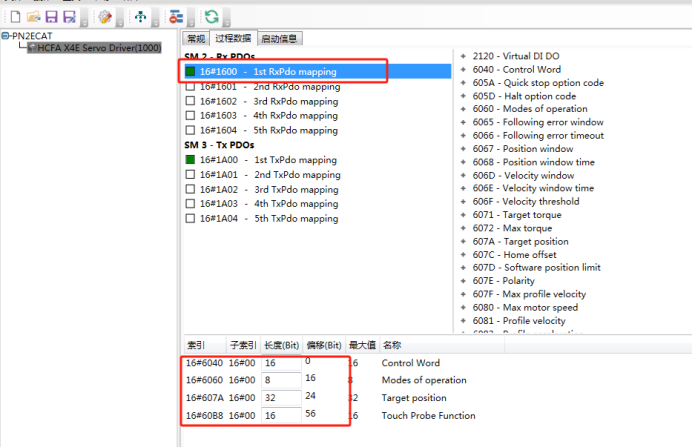

具體來說，網關的工作流程涉及多個關鍵環節。首先，通過集成的Web管理界面，用戶可以輕松訪問網關的實時運行狀態和日志信息，包括系統信息、端口狀態、當前工作模式等。這為用戶提供了全面的監控手段，有助于及時發現并解決問題。其次，網關提供了直觀的EtherCAT從站配置界面，用戶可以在該界面上完成總線配置、PDO映射以及CoE參數的設定。這種可視化的配置方式簡化了操作流程，提高了工作效率。

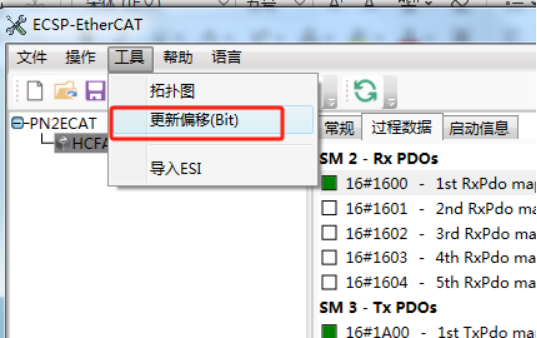

配置完成后在工具點擊更新偏移

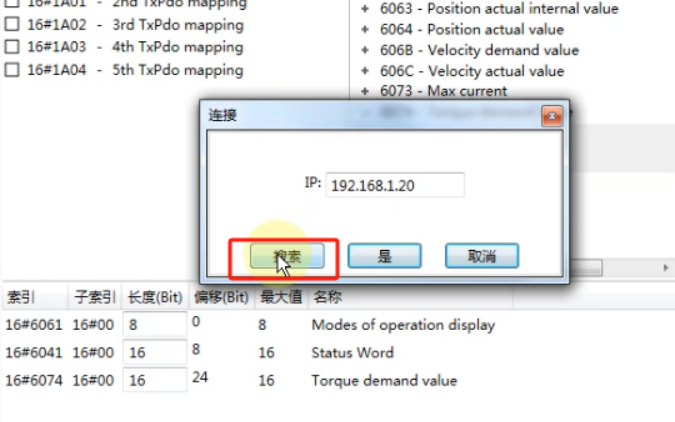

在操作欄點擊連接，搜索設備

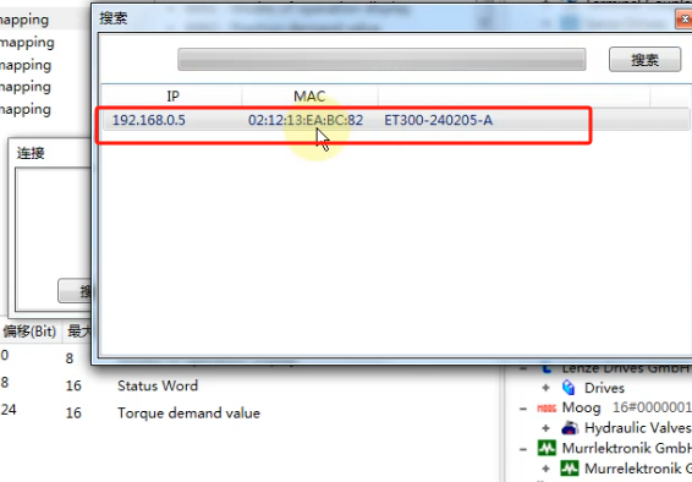

雙擊搜索到的設備進行連接

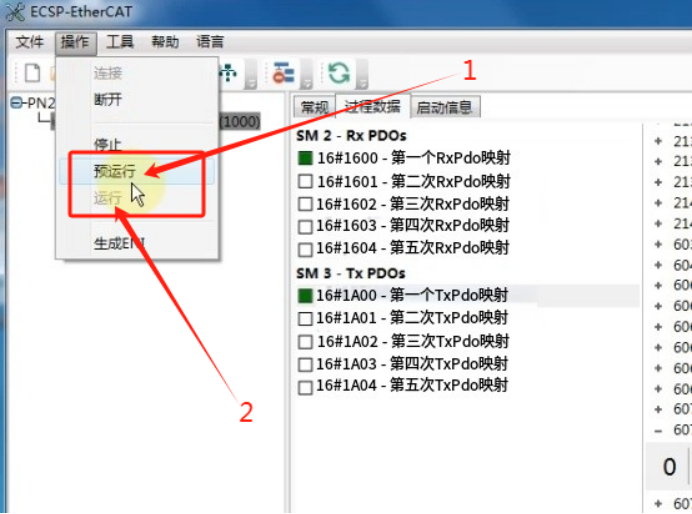

最后先把設備預運行再運行把配置下載到EtherCAT主站轉Profinet網關

在與禾川伺服驅動器X4E的通訊過程中，網關的作用尤為突出。通過將EtherCAT協議轉換為Profinet協議，網關實現了兩種不同協議設備之間的無縫連接。這使得控制指令能夠順暢地從上位機下發到伺服驅動器，同時伺服驅動器的狀態信息也能實時反饋給上位機。

興達易控XD系列網關在實現EtherCAT主站轉Profinet協議并與禾川伺服驅動器X4E通訊方面展現出了卓越的性能和靈活性。它不僅簡化了工業自動化系統的架構設計，還提高了系統的可靠性和效率。對于那些希望在不同協議設備之間實現互聯互通的企業來說，這款網關無疑是一個值得考慮的選擇。隨著工業自動化技術的不斷發展，相信這類網關將在更多領域發揮重要作用。
