A型漏電保護芯片D55125ADA簡介
一、應用領域
新能源充電樁（充電槍）、智能空開（智能微斷開關）等工業產品，以及電熱水器、電烤箱、電烤爐等小家電產品。
二、功能介紹
D55125ADA是一款高性能CMOS漏電保護器專用電路。芯片內部包含穩壓電源、放大電路、比較器電路、延時電路、計數器電路、跳閘控制電路及跳閘驅動電路。芯片外圍應用由脫扣線圈、壓敏電阻、穩壓二級管、二級管、電阻、電容等元器件組成。
三、基本特性
1、直接驅動SCR，當有漏電信號時，OS輸出脈寬大于30ms
2、適用于檢測A型和AC型漏電信號
3、各種類型的漏電信號的跳閘精度一致性好
4、良好的電磁干擾（EMC）防護能力
5、適用于110V?220V(50/60Hz)電壓
6、寬的溫度范圍(Ta=-20~+85℃)
四、基本參數

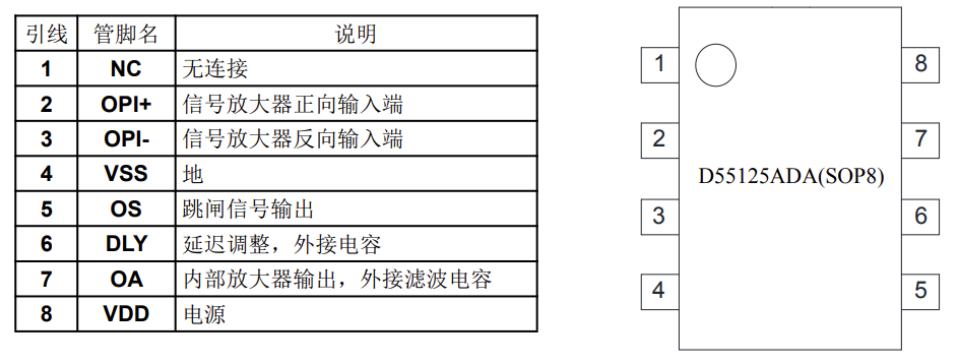

五、引腳信息
六、參考設計

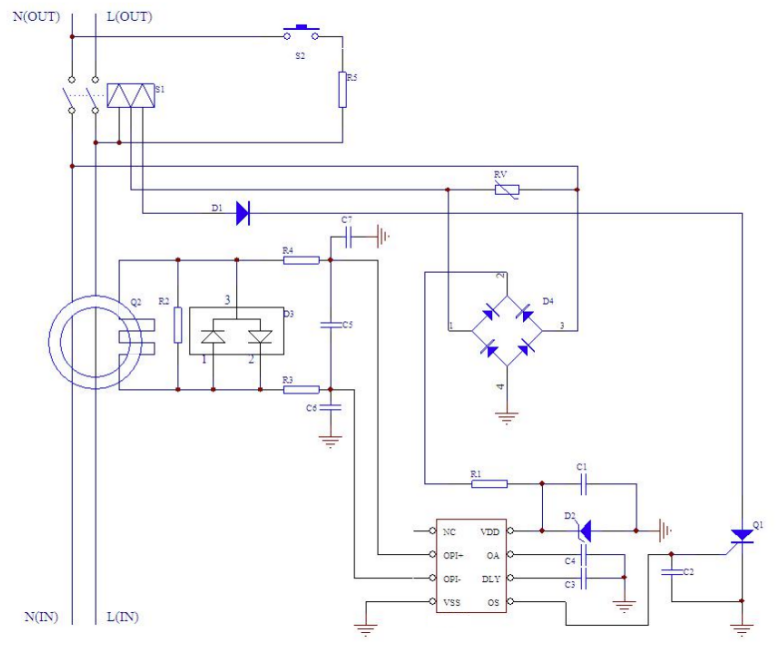

如上圖，D55125ADA漏電保護器專用電路用于檢測火線和零線上的漏電信號。當有漏電信號產生時，零電流互感器(ZCT)檢測到電信號，其次級線圈輸出作為漏電保護器芯片的輸入，漏電信號可以是直流、AC型和A型（包括0°、90°和135°漏電信號）。當漏電流的RMS值大于漏電保護器規定的額定電流(rms)時，漏電保護器輸出OS引腳產生動作電平，該電平脈寬持續30ms左右。
