帶延遲Ａ型漏電保護專用電路Ｄ55127
一、概述
D55127是一款高性能CMOS漏電保護器專用電路。芯片內部包含穩壓電源、放大電路、比較器電路、延時電路、計數器電路、跳閘控制電路及跳閘驅動電路。芯片外圍應用有脫扣線圈、壓敏電阻、穩壓二級管、二級管、電阻、電容等元器件。
D55127采用SOP14的封裝形式。
D55127
二、主要特點
直接驅動SCR，當有漏電信號時，OS輸出脈寬大于20ms。
適用于檢測A型和AC型漏電信號。
各種類型的漏電信號的跳閘精度一致性好。
良好的電磁干擾（EMC）防護能力。
適用于110V~220V(50~60Hz)電壓。
寬的溫度范圍(Ta=-20~+85℃)。
交流供電

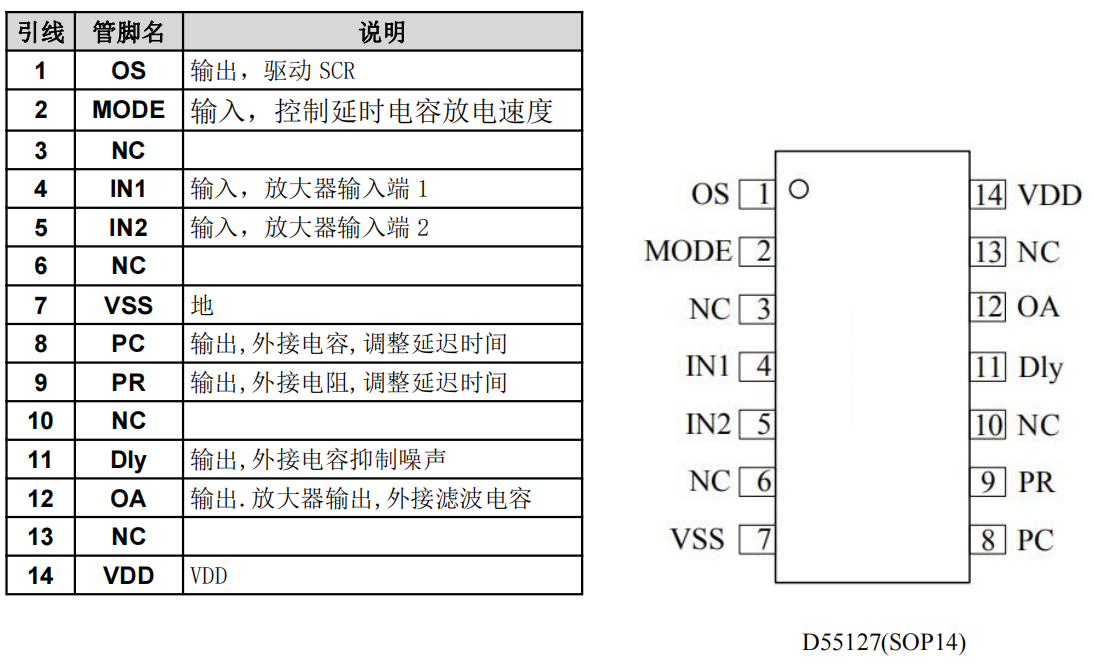

三、引腳信息

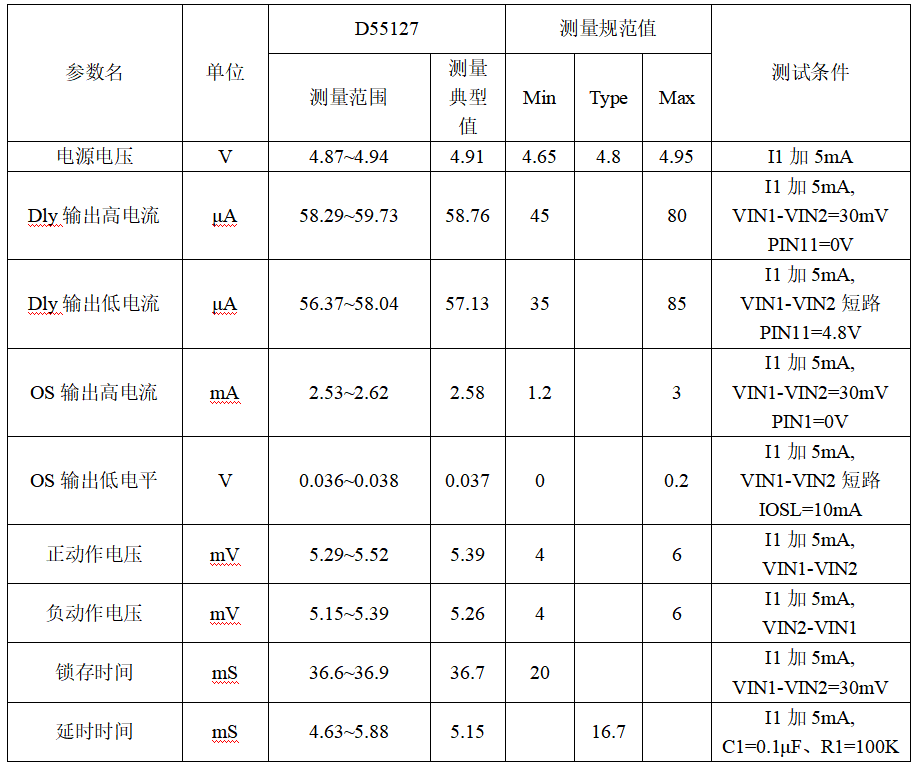

四、基本電參數測試

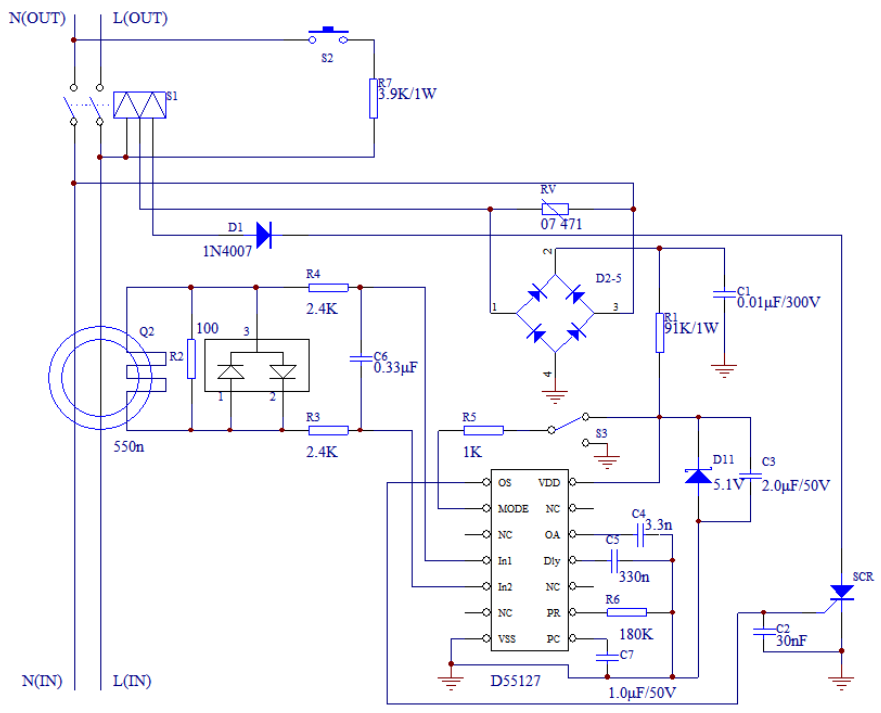

五、參考設計
