近期有客戶送修一臺安捷倫34970A數據采集器，客戶反饋儀器在開機后會報錯625。對儀器進行初步檢測，確定故障與客戶描述故障一致。

維修案例：安捷倫數據采集器34970A開機報錯625維修

一、報修故障：儀器開機報錯625。

二、檢測儀器外觀：儀器外觀正常，無破損。

三、故障分析：

儀器出現報錯625表明儀器的I/O控制部分存在問題，所以儀的故障點出現在I/O控制部分，對儀器的I/O控制部分進行檢測。

四、維修措施：

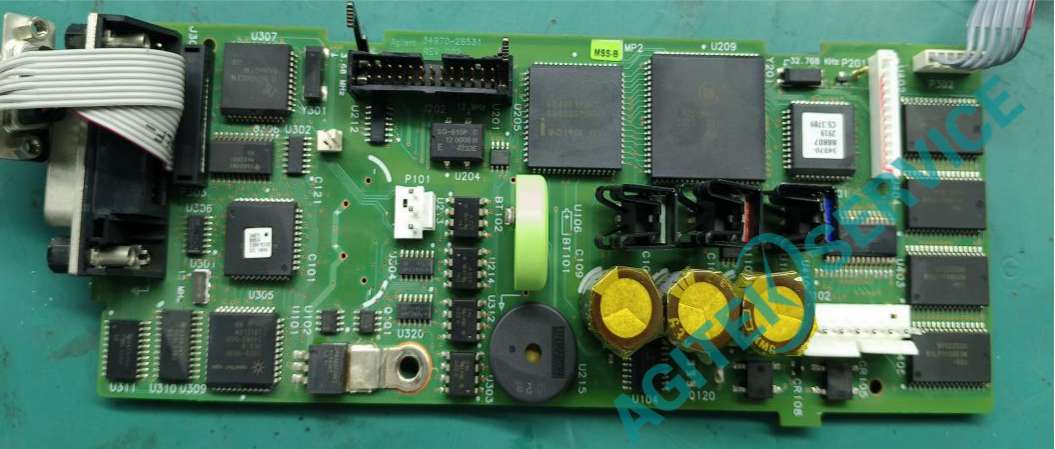

檢測儀器I/O控制單元部分，找到導致通訊失敗的故障點，處理該處損壞的元件，然后裝機進行測試。

五、性能測試：

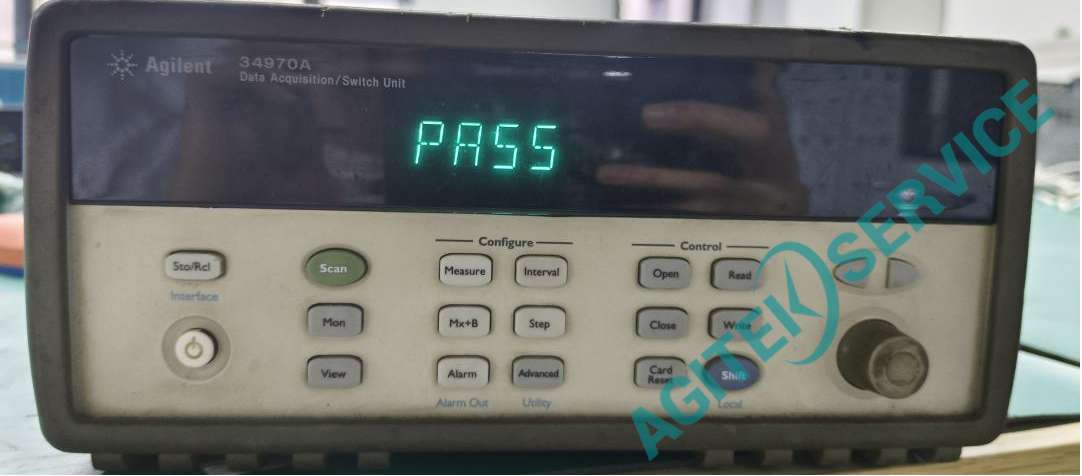

儀器在處理完成之后，開機儀器未出現報錯，自檢通過，測試功能正常。

六、安捷倫數據采集器34970A可維修故障：

1.無法開機，屏幕無顯示；

2.開機報錯（如代碼625）、測試指標超差；

3.RS-232/GPIB通訊失敗，無法連接軟件；

4.其他故障等。

七、安捷倫數據采集器34970A安全操作規范：

1.電源與接地

正確接入電源：使用隨機提供的三線電源線，確保接地良好，避免靜電積累導致儀器損壞。

電壓與接地檢查：零線與地線之間的電壓需小于1V，接地電阻小于1Ω。定期檢查電源線老化情況，防止短路風險。

2.信號輸入限制

電壓與電流范圍：最大輸入電壓不超過300V，電流不超過1A，超出范圍可能損壞儀器。

檔位選擇：測量電阻時避免輸入高電壓，確保選擇正確的測量檔位。

3.接口與通訊

GPIB接口操作：插拔GPIB線前需關閉電源，避免帶電操作導致電路損壞。

通訊設置一致性：確保電腦與儀器的通訊參數（如波特率、數據位）設置一致。
