TPS6282x 是一款易于使用的同步降壓直流/直流轉換器系列，具有僅 4μA 的極低靜態電流。該器件基于 DCS-Control 拓?fù)洌商峁┛焖偎矐B(tài)響應。內部基準允許在 –40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6V，具有 1% 的高反饋電壓精度。 該系列器件引腳對引腳和 BOM 對 BOM 兼容。整個設計需要一個 470nH 小電感、單個 4.7μF 輸入電容器和兩個 10μF 或單個 22μF 輸出電容器。
*附件：tps62825a.pdf

TPS6282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個在強制 PWM 中運行，保持連續導通模式，以確保輸出電壓的最小紋波和準固定開關頻率。該器件具有 Power-Good 信號和內部軟啟動電路。該設備能夠在 100% 模式下運行。對于故障保護，該器件集成了 HICCUP 短路保護和熱關斷功能。該器件采用 6 引腳 1.5mm × 1.5mm QFN 封裝，提供最高功率密度設計。

特性

• 可用作集成電感器電源模塊：TPSM82821、TPSM82822 和 TPSM82823
• DCS-Control 拓?fù)?/li>
• 1% 反饋或輸出電壓精度（全溫度范圍）
• 效率高達 97%
• 26mΩ 和 25mΩ 內部功率 MOSFET
• 2.4V 至 5.5V 輸入電壓范圍
• 4μA 工作靜態電流
• 2.2MHz 開關頻率
• 0.6V 至 4V 可調輸出電壓
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 有源輸出放電
• 電源正常輸出
• 熱關斷保護
• 打嗝短路保護
• 用于 CCM作的強制 PWM 版本

參數

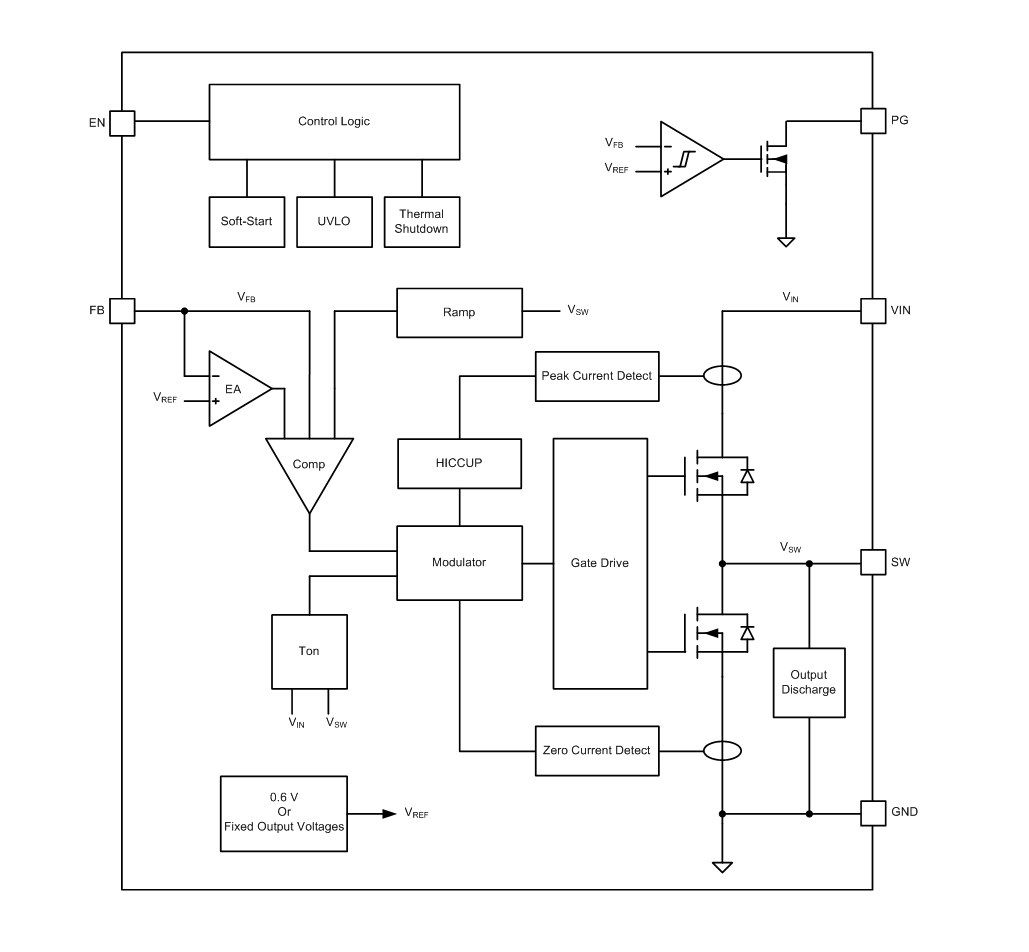

方框圖

1. 概述

TPS62825A是一款高效率、易于使用的同步降壓DC/DC轉換器，提供2A的輸出電流和1%的輸出電壓精度。該設備基于DCS-Control拓?fù)浣Y(jié)構，具有快速瞬態響應和高功率密度，適用于多種便攜式和工業應用。

2. 主要特性

• ?高效率?：高達97%的效率。
• ?高精度?：1%的輸出電壓精度（全溫度范圍）。
• ?低靜態電流?：僅4μA的運行靜態電流。
• ?寬輸入電壓范圍?：2.4V至5.5V。
• ?可調輸出電壓?：0.6V至4V的可調輸出電壓范圍。
• ?多種操作模式?：支持自動進入的Power Save模式以提高輕載效率，以及強制PWM模式以減小輸出電壓紋波。
• ?保護功能?：包括熱關斷保護、短路保護（打嗝模式）和Power Good指示。
• ?小封裝?：6引腳1.5mm x 1.5mm QFN封裝。

3. 應用

• 固態硬盤（SSD）。
• 便攜式電子設備。
• 模擬安全和IP網絡攝像頭。
• 工業PC。
• 多功能打印機。
• 通用點負載供電。

4. 功能描述

• ?DCS-Control拓?fù)?/strong>?：提供快速瞬態響應和穩定的開關頻率。
• ?Power Save模式?：在輕載時自動進入以提高效率。
• ?強制PWM模式?：確保在整個負載范圍內輸出電壓紋波非常低。
• ?軟啟動?：避免啟動時的過沖電流，并允許預偏置輸出。
• ?短路保護?：采用打嗝模式限制輸出功率，防止短路損壞。
• ?熱關斷?：防止設備在過熱時損壞。

5. 電氣特性

• ?輸入電壓范圍?：2.4V至5.5V。
• ?輸出電壓范圍?：0.6V至4V（可調）。
• ?輸出電流?：2A。
• ?開關頻率?：2.2MHz。
• ?靜態電流?：4μA（典型值）。

6. 封裝與尺寸

• 6引腳1.5mm x 1.5mm QFN封裝。

7. 典型應用電路

• 提供了典型應用電路圖，包括輸入電容、輸出電感、輸出電容和反饋電阻的設計指南。

8. 布局指南

• 提供了PCB布局建議，以優化電氣性能和熱性能。

9. 文檔與支持

• 提供了詳細的數據手冊、應用筆記、設計工具和TI E2E?支持論壇鏈接。
