一、方案設計哲學高端理念的設計

我司的風扇PCBA方案設計融入了行業領域先進的無感FOC控制技術，借助單面板設計實現了高性價比高效能的風扇控制。其獨特之處在于深度融合零速度閉環和自主研發的FOC算法，使其在啟動平穩性和運行可靠性上達到了技術的極致。

多領域應用

其利天下已成功將該方案廣泛應用于多元風扇場景，涵蓋了落地扇、無葉風扇以及高性能暴力風扇等多種領域，可為不同領域的不同需求提供卓越而精密的個性化解決方案。

二、風扇PCBA方案參考精湛的設計理念

該風扇PCBA方案的設計理念旨在實現技術的完美融合。通過采用無感FOC控制方式，再結合單面板設計，在充分考慮制造成本的基礎上，該方案可達到最佳的性能水平。

引入可選焊接的LDO技術進一步增加了設計的靈活性。零速度閉環和自主研發的FOC算法使風扇啟動變得更加平滑，運行更加可靠，在保持低噪靜音的前提下同時支持多種個性化定制功能。

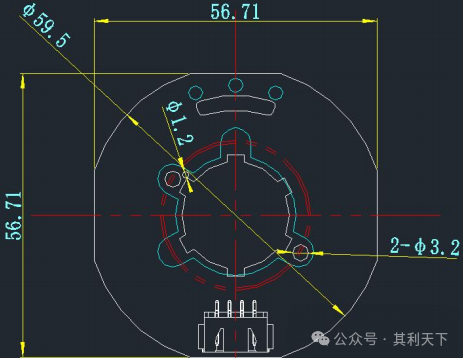

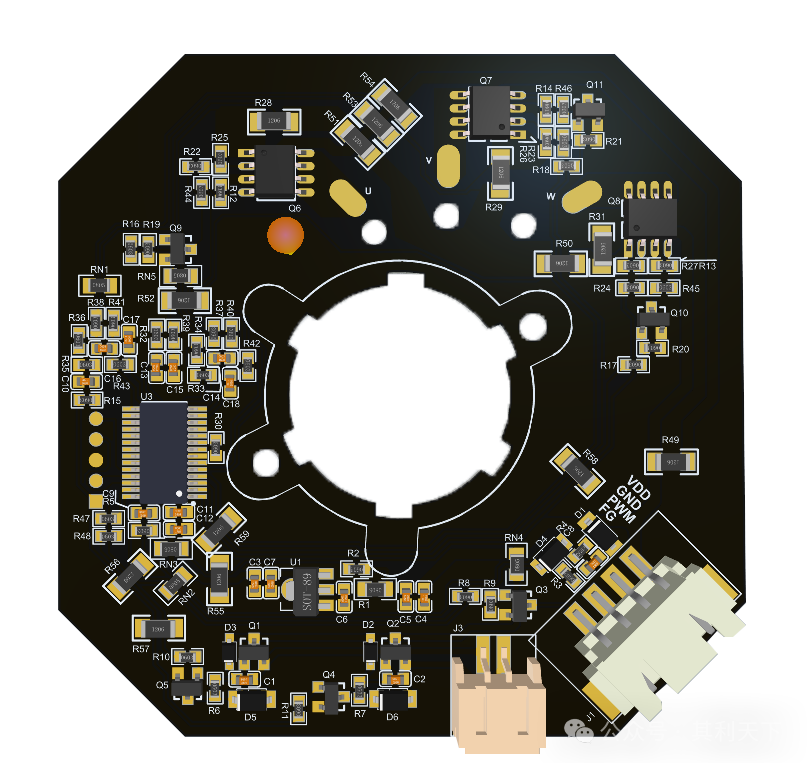

內部設計Internal design02

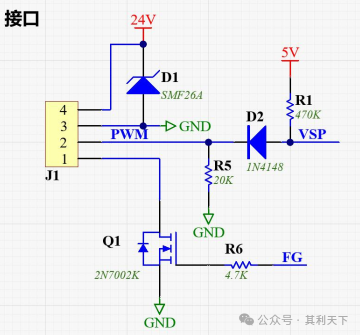

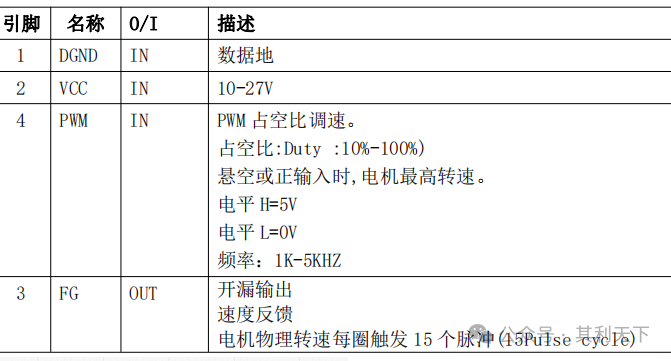

高端硬件接口High end hardware interface03

卓越的電氣性能Excellent electrical performance04

- 額定電壓: 24V

- 工作電壓: 12-24V

- 額定電流: 1.25A

- 額定轉速: 2000RPM

- 空載電流: 0.1A

- 空載轉速: 2500RPM

- 轉動方向: 順時針、逆時針

高度先進的保護功能Highly advanced protection functions05

- 低壓保護 ≤ 10V

- 高壓保護 ≥ 27V

- 電流保護 ≥ 2A（母線電流采樣）

- 堵轉保護

- 啟動異常保護

精密設置的檔位速度 Precision set gear speed06

- 睡眠檔: 500±20RPM

- 1檔: 1000±20RPM

- 2檔: 1300±20RPM

- 3檔: 1700±20RPM

- 4檔: 2050±25RPM

三、風扇PCBA方案定制開發設計

該風扇PCBA方案融合了行業領先的控制方式和卓越的電氣性能，通過多重層次的保護機制和巧妙設置的檔位速度，可滿足不同風扇應用的技術追求。

無論是傳統落地風扇、暴力風扇還是無葉風扇，我司其利天下都能為您打造出卓越的方案。每一款風扇設計方案都是我們工程師智慧的結晶，融合了行業領先的技術和獨特的設計理念。我們精心創造，以滿足您對多樣化功能、高品質風扇方案的不同需求。

選擇我司其利天下，是選擇品質、創新和個性化的完美融合。在我們的視野里，風扇不僅是實用工具，更是一件精致的藝術品，承載著對生活品質的追求。
