關于高速風筒的硬件電路，從MCU的角度分析，嚴格意義上是可以區分為四種硬件電路的。目前，這四種硬件電路在市場上是并行存在的。有同行到我司交流，這四種硬件方案的優劣勢及未來發展前景會怎樣呢？下面，為大家詳細介紹這四種硬件電路的特性。

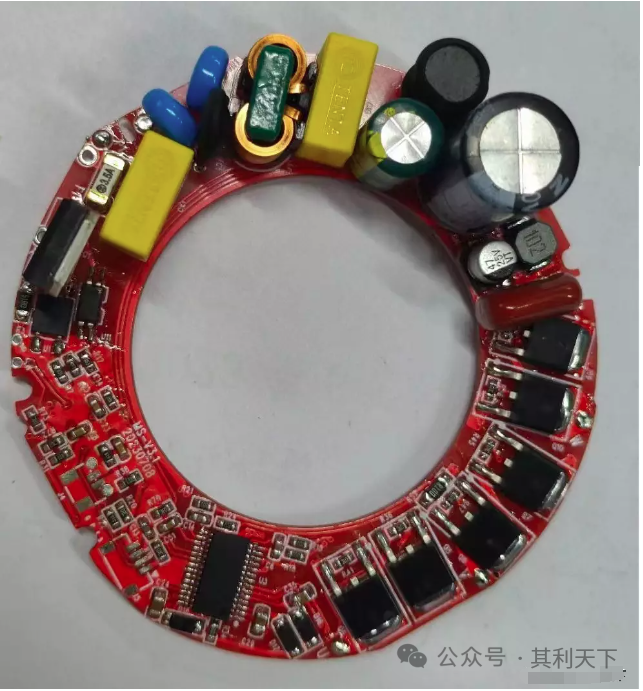

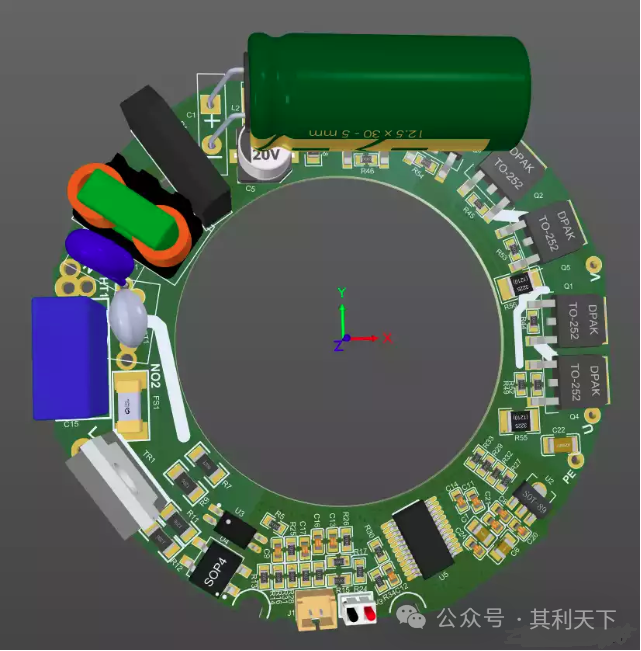

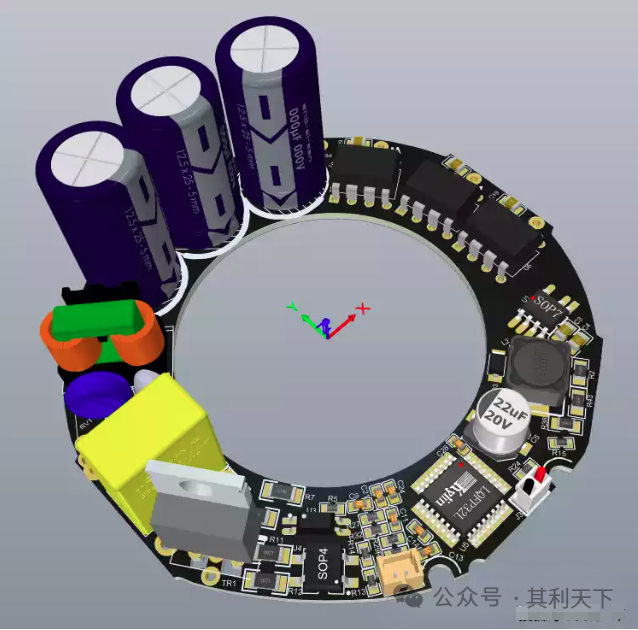

01MCU+MOS+預驅

其利天下技術開發·高速風筒方案

根據提供的信息，高速無刷吹風筒方案通常采用32位MCU作為主控核心，而無刷馬達的開關電路則使用分離的MOS配合預驅。這種通用方案已成為當前主流公模市場的主流選擇。

該方案之所以成為主流，主要是因為其具有較高的性價比。MCU的主頻達到48M以上即可滿足要求，而MOS的性能不得低于4A。這種方案還具有較大的匹配靈活性，使其成為高速風筒市場的性價比之選。這也是高速風筒市場競爭的必然產物。

02MCU內置預驅+MOS

其利天下技術開發·高速風筒方案

關于這種高速風筒的方案，據我了解，目前市場上的主流方案是峰岹的方案。其優點在于，在板子面積有限的情況下，該方案相對而言能夠節約空間。然而，該方案將預驅內置到MCU中進行合封，這無疑增加了MCU的成本。此外，由于整體用量不大，該方案的可靠性有待驗證。

03MCU+IPM（預驅合封了MOS）

該電路的最大特點在于將MOS和預驅合封到了一個大型IPM體積中，這一設計在行業內通常被稱為全橋驅動。盡管該電路的外圍配置簡潔，但由于其IPM體積較大，導致在某些電路板上實現布局和布線的過程相對不便。此外，目前市面上成熟的全橋模塊基本每顆售價在7、8元左右，因此該電路的整體成本優勢并不明顯。目前，這種方案主要應用于一些知名品牌的電路中。該電路的優勢在于其MCU外圍電路簡潔，這是由于IPM內部集成了六個MOS和三個預驅。此外，由于IPM整個模塊的性能一致性較好，因此產品的整體一致性也得到了保障。

·集成度高，內置600V預驅、快恢復Mos、自舉二極管，溫度檢測功能可選。

·優化的封裝設計，成本較三相IPM大幅下降，甚至可以和分立預驅、Mos競爭。

·具有良好的散熱能力，并且滿足電氣間隙要求。

·與三相IPM相比，其布板靈活，適應環形、條形、異形等多種結構的PCB。

·與分立預驅、Mos相比，其零件數量少，加工成本低，可靠性高。

·產品系列化，滿足相同封裝，300V/500V耐壓7A/5A/4A/3A電流能力的選型

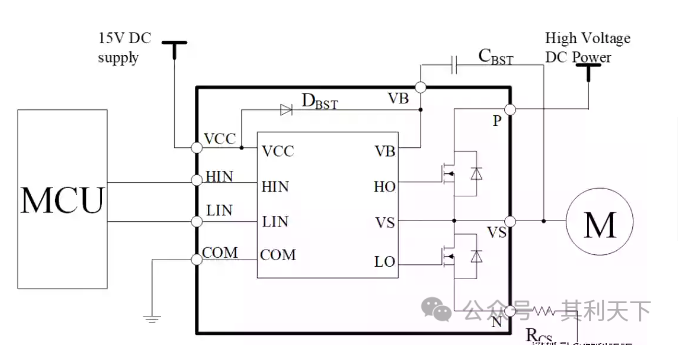

典型電路圖

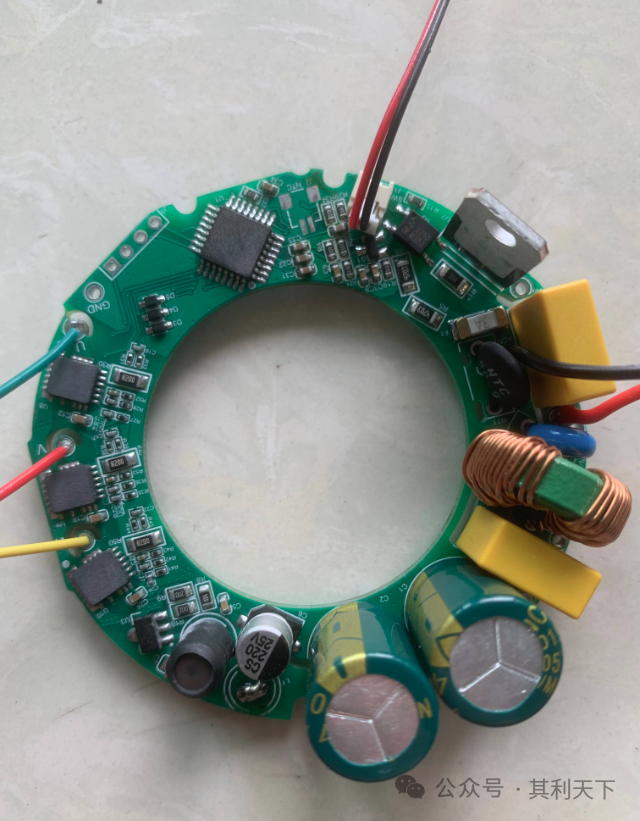

04MCU+半橋IPM+預驅

其利天下技術開發·高速風筒方案

在半橋技術領域，當前行業內的涉足者寥寥無幾。據我所知，如晶豐科技已推出了半橋預驅產品，其電路分為3A/5A/7A三個檔位。根據不同的工作電流需求，價格差異顯著。盡管目前已有幾家企業相繼推出了此類芯片，但由于尚未實現大規模應用，產品仍存在一些問題。不過，從價格角度看，這些半橋預驅產品具有與分立預驅和Mos競爭的優勢。

在綜合分析四種電路方案的特點后，我們不難發現，MCU+MOS+預驅的方案在市面上的成本優化方面具有顯著的優勢，同時具有極強的市場競爭力。雖然MOS和預驅的選擇靈活性為其帶來了價格優勢，但隨著搭配品牌的增加，問題出現的概率也隨之上升，這無疑對產品一致性構成了挑戰。然而，是否真的無法保證產品一致性呢？

事實上，只要選用品質上乘的MOS和預驅，確保其特性一致，電路特性的穩定性是可以得到良好保障的。至于MCU內置預驅+MOS或MCU+IPM的方案，其市場前景取決于各供應商對市場的態度。如果IPM模塊供應商能夠以合理的價格定位來滿足市場需求，這些方案仍然有望在市場上占有一席之地。同理，MCU+半橋IPM的方案也不例外。

綜上所述，方案的選擇及特點確定，取決于綜合性價比和產品結構的考量。客戶需權衡各方面因素，做出最符合自身需求的決策。
