一、行業背景

在當今倡導節能減排的大環境下，建筑能耗問題愈發受到關注。電梯作為建筑物中的高能耗設備，其節能潛力巨大。電梯儲能系統的出現，為解決電梯能耗問題提供了有效途徑。該系統能在電梯運行過程中回收多余電能并儲存起來，以供后續使用，從而降低對電網的依賴，減少能源浪費。而智能電表作為電力數據采集與管理的核心設備，其雙向計量功能和與電梯儲能系統的數據聯動，能夠精準監測和調控能源流向，實現能源的高效利用。因此，深入研究智能電表在電梯儲能系統中的應用具有重要的現實意義。

二、智能電表雙向計量原理

2.1 電流方向檢測技術

智能電表內置了高精度的電流互感器（CT）與電壓采樣電路，以此來實時識別電流方向。當電流從電網流向負載，此時代表用戶在消耗電能，電流為正向；而當分布式電源（如電梯儲能系統放電）向電網饋電時，電流方向反轉，電表自動切換為反向計量模式。這種精確的電流方向檢測技術是實現雙向計量的基礎，通過對電流方向的準確判斷，智能電表能夠清晰區分電能的輸入和輸出情況。

2.2 雙寄存器設計

為了分別記錄正向（電網→負載）與反向（電源→電網）的電能數據，智能電表采用了雙寄存器設計。這兩個獨立的寄存器能夠分別對正向和反向電能進行存儲和累加。

2.3 四象限電能管理

智能電表還具備四象限電能管理功能，能夠區分有功與無功電能的輸入 / 輸出情況，精準統計感性 / 容性負載的能耗分布。

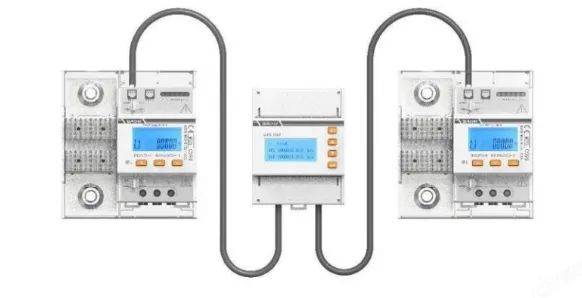

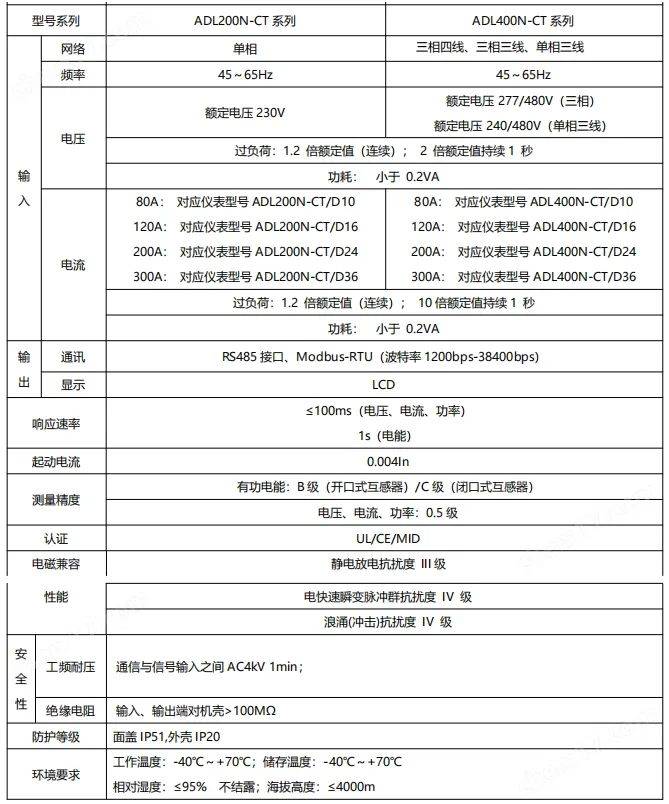

三、安科瑞電梯儲能交流電表

智能電表在電梯儲能系統中承擔著數據采集的重要任務。其通過內置的傳感器實時采集電梯儲能系統中的電壓、電流、功率、電能等數據。例如，對于儲能電池組的充放電過程，智能電表能夠精確測量充電時的負向電能和放電時的正向電能。同時，智能電表還會采集電梯運行過程中的相關數據，如電梯的啟停次數、運行速度、載重情況等，這些數據對于分析電梯的能耗狀況以及儲能系統的運行效果至關重要。在數據傳輸方面，智能電表支持多種通信接口，如 RS485、CAN 總線、以太網等，以及多種通信協議，如 Modbus RTU、BACnet 等。通過這些通信接口和協議，智能電表能夠將采集到的數據實時上傳至電梯儲能系統的能量管理系統（EMS）或監控平臺。

產品資質認證

五、安科瑞電梯儲能直流電表

DJSF1352-RN型UL認證直流電能表,采用液晶顯示,具有RS485通訊功能可用與微機進行數據交換，適合直流充電樁，蓄電池,太陽能電池板等直流信號設備電里測里和電能計里使用,亦可用于工礦企業,民用建筑，樓宇自動化等現代供配直流電系統.由測量單元、數據處理單元、通訊單元、顯示單元等組成具有電能計量、數據處理、實時監測、LCD 顯示功能。電能表具有高倍過載、高精度、低功耗、停電數據自動保存、長壽命等特點。

結論：

智能電表的雙向計量功能為電梯儲能系統的能量監測與管理提供了精準的數據支持。通過電流方向檢測、雙寄存器設計和四象限電能管理等技術，智能電表能夠準確記錄電能的雙向流動。在電梯儲能系統中，智能電表與儲能系統的數據聯動機制涵蓋了數據采集與傳輸、聯動控制以及數據分析與決策支持等多個方面。通過合理的充放電策略執行、能量均衡管理和應急備電切換，實現了電梯儲能系統的高效運行和節能目標。案例分析表明，智能電表在電梯儲能系統中的應用能夠顯著降低電梯能耗，帶來可觀的節能與經濟效益。
