在直流電力系統中，準確計量電力參數對于設備的高效運行和能源管理至關重要。安科瑞推出的 DJSF1352-D 系列直流電能表，憑借其精準的測量能力、便捷的安裝方式和全面的功能，成為直流充電樁和儲能系統等直流場景的理想計量設備。

產品概述與型號介紹

DJSF1352-D 系列直流電能表是安科瑞專門為直流充電樁設計的導軌式電能計量設備。該系列包含不同型號，以滿足多樣化的測量需求。其中，DJSF1352-D-360 最大測量電流為 360A，DJSF1352-D-600 最大測量電流為 600A，用戶可根據實際使用場景選擇合適的型號。另外，DJSF1352-L 作為液晶顯示模塊，用于 DJSF1352-D-600 的擴展顯示，方便用戶查看數據。

技術參數與性能優勢

精準測量：該系列電表能夠精確測量直流系統中的電壓、電流、功率以及電能等關鍵參數，精度等級達到 B 級（1 級），確保計量數據的準確性，為能源管理和費用結算提供可靠依據。在輸入方面，電壓輸入范圍為 DC 0 - 1000V，不同型號的電流輸入范圍有所差異，如 DJSF1352-D-360 為 100 (360) A，DJSF1352-D-600 為 4 - 90 (600) A，可適應多種直流系統的測量要求。

低功耗設計：在功耗方面表現出色，電壓功耗≤0.2VA，電流功耗≤0.1VA，工作電源功耗僅為 3W，有效降低了能源消耗，符合節能的要求。

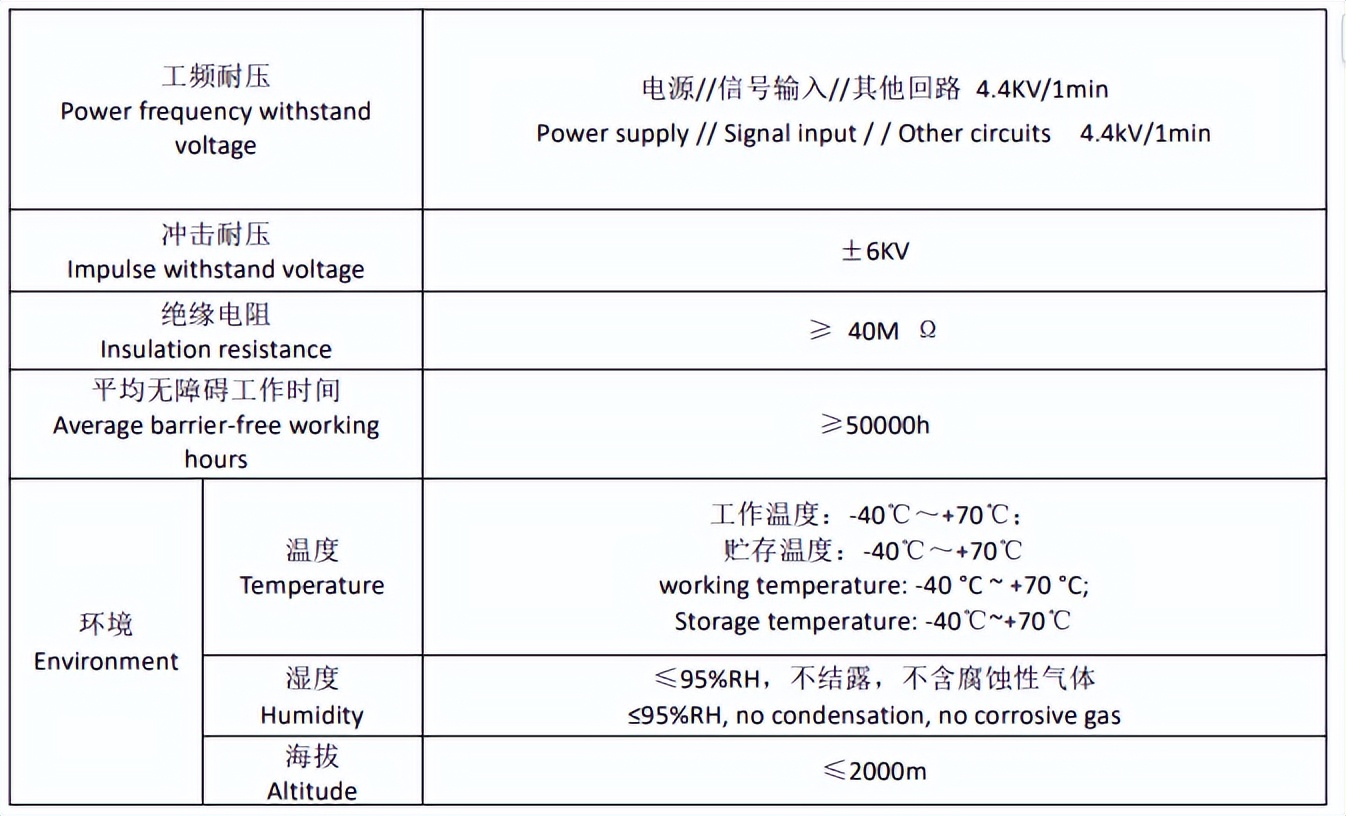

高可靠性：具備良好的電氣性能，工頻耐壓達到電源 // 信號輸入 // 其他回路 4.4KV/1min，沖擊耐壓為 ±6KV，絕緣電阻≥40MQ，平均無障礙工作時間≥50000h，能夠在復雜的電氣環境下穩定運行，減少故障發生的概率，保障測量工作的連續性。

寬環境適應性：適應多種環境條件，工作溫度范圍為 - 40°C ~ +70°C，貯存溫度范圍為 - 40°C ~ +70°C，濕度要求為≤95% RH 且不結露、不含腐蝕性氣體，海拔要求≤2000m，可在不同的地域和環境中正常使用。

功能特點

顯示功能：采用段碼式液晶屏進行數據顯示，清晰直觀，方便用戶隨時查看測量數據。

通信功能：配備 RS485 通信接口，支持 Modbus - RTU、DL/T 645 - 2007、DLT698 等通信協議，便于與其他設備進行數據傳輸和交互，實現遠程監控和管理。

脈沖輸出功能：具備一路秒脈沖輸出和一路電能脈沖輸出，通過儀表菜單設置中的 SYS->PLUS 選項，可靈活設置脈沖輸出參數，例如顯示 100，即為 100mp/kWH，方便與其他設備進行脈沖信號對接。

安裝要點

該系列電表采用標準的 DIN35mm 導軌式安裝，安裝簡便快捷。在接線時，需使用屏蔽雙絞線進行 RS485 通訊連接，每芯截面≥0.5mm2，同時屏蔽層要可靠接地，并且要避免與強電電纜并行布線，以減少電磁干擾，確保數據傳輸的穩定性和準確性。

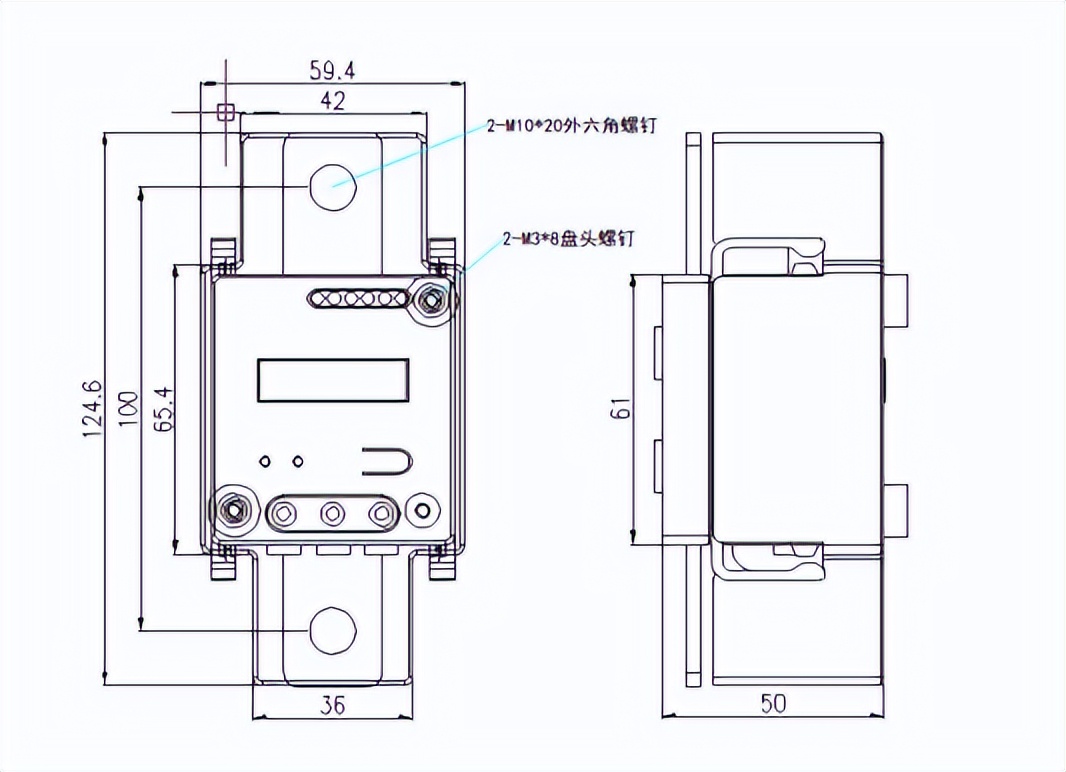

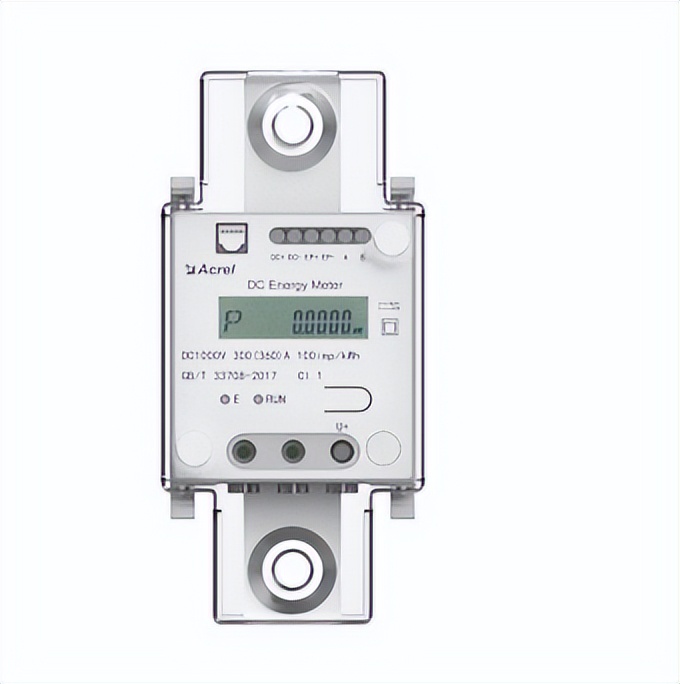

DJSF1352-D-360：

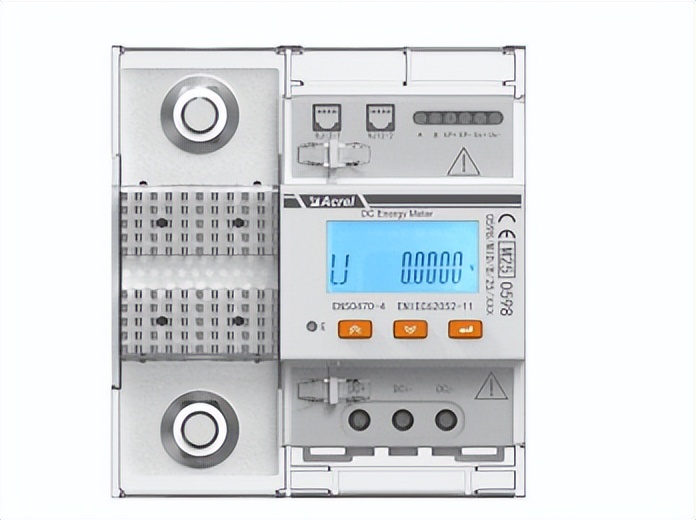

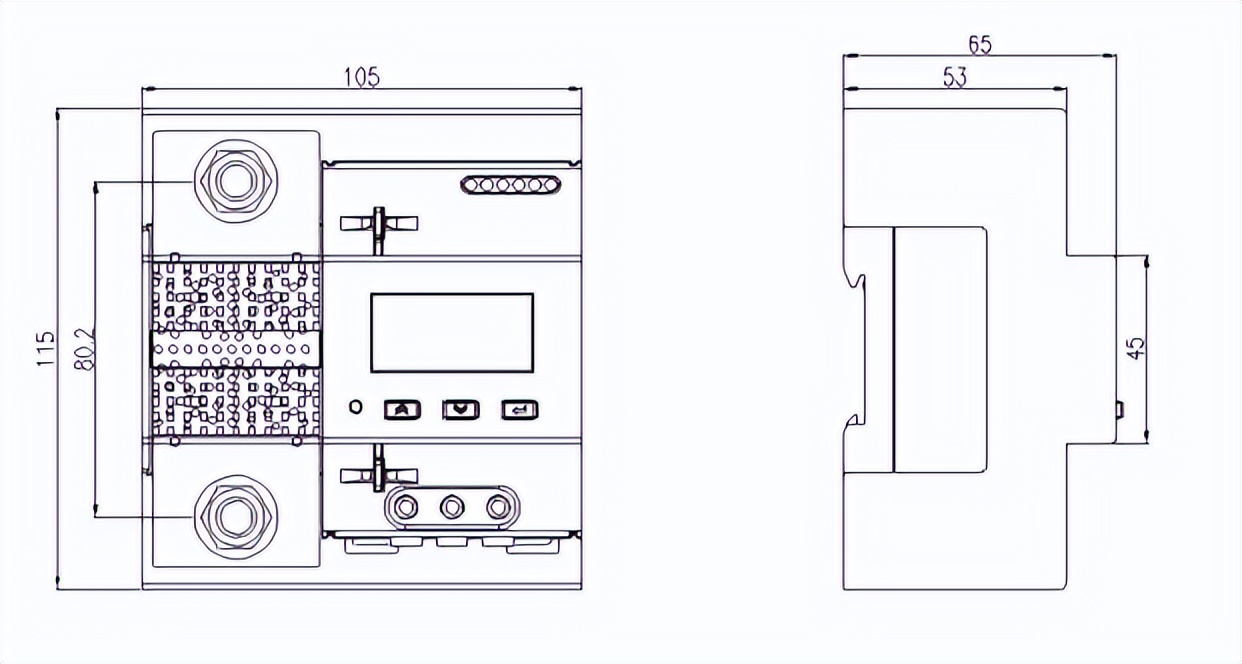

DJSF1352-D-600：

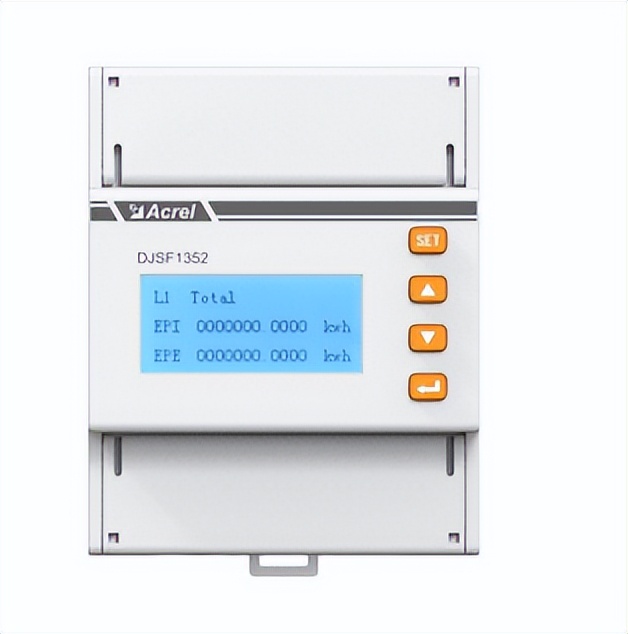

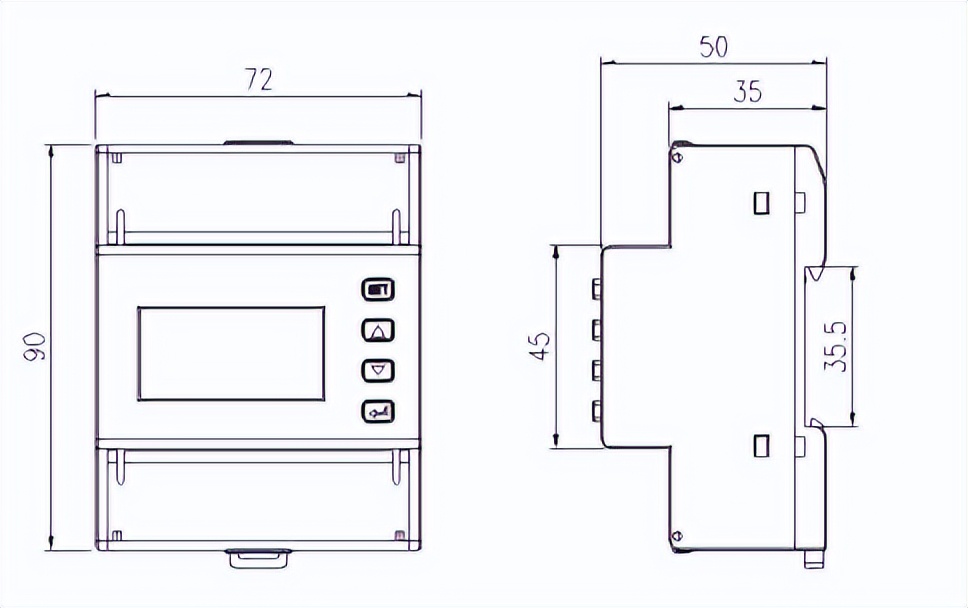

DJSF1352-L

DJSF1352-D 系列直流電能表以其精準的測量、穩定的性能、豐富的功能和便捷的安裝方式，為直流充電樁和儲能系統等直流電力系統提供了可靠的計量解決方案。無論是在能源管理、設備監控還是費用結算等方面，都能發揮重要作用，是直流電力系統監控的優質選擇。
