隨著電動汽車充電設施、光伏儲能系統以及各類直流供電場景的普及，對直流電能進行精確計量的需求日益增長。直流電能表作為關鍵設備，正被廣泛應用于這些領域。本文將結合行業應用和具體產品實踐，介紹直流電能表的工作原理、主要類型及應用場景。 技術支持 安科瑞 程瑜 187 0211 2087

一、 直流電能表定義與工作原理

定義

直流電能表是一種用于精確測量直流（DC）電力系統中電能消耗的計量?jī)x表。它通過測量施加于固態（電子）元件上的直流電壓和直流電流（或代表電流的電壓信號），產生與所測電能成比例的輸出信號。

工作原理

直流電能表的核心工作原理基于歐姆定律，通過同步測量直流電路中的電壓和電流來計算電能（功率在時間上的積分）。

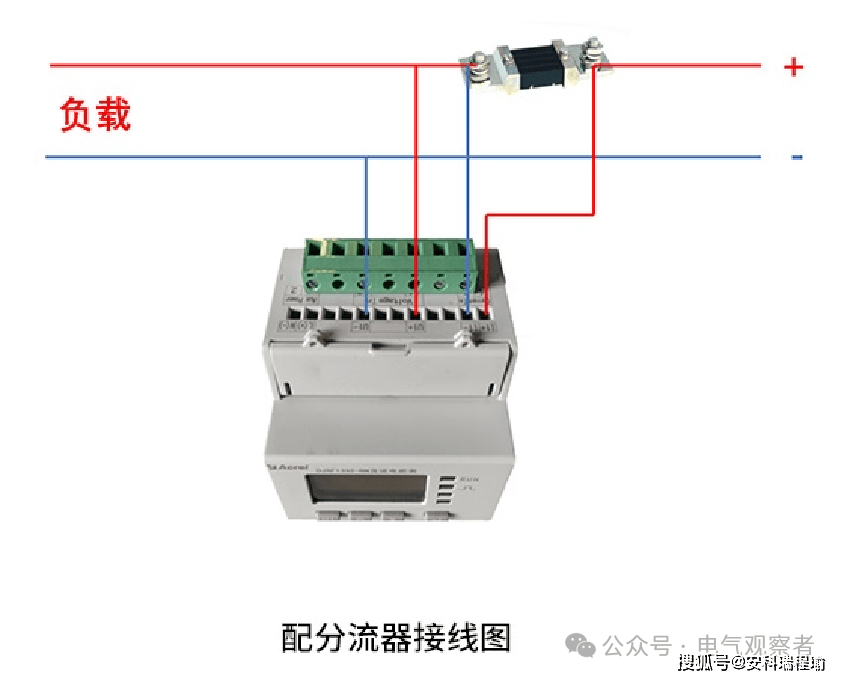

分流器

利用電流流經精密電阻產生電壓降的原理進行測量。其優點是結構簡單、成本效益高、精度高且響應快 。充電樁等應用場景推薦使用分流器接入方式 。但分流器存在發熱和能量損失，且會產生一定電壓降，大電流應用時尺寸可能較大 。

霍爾傳感器

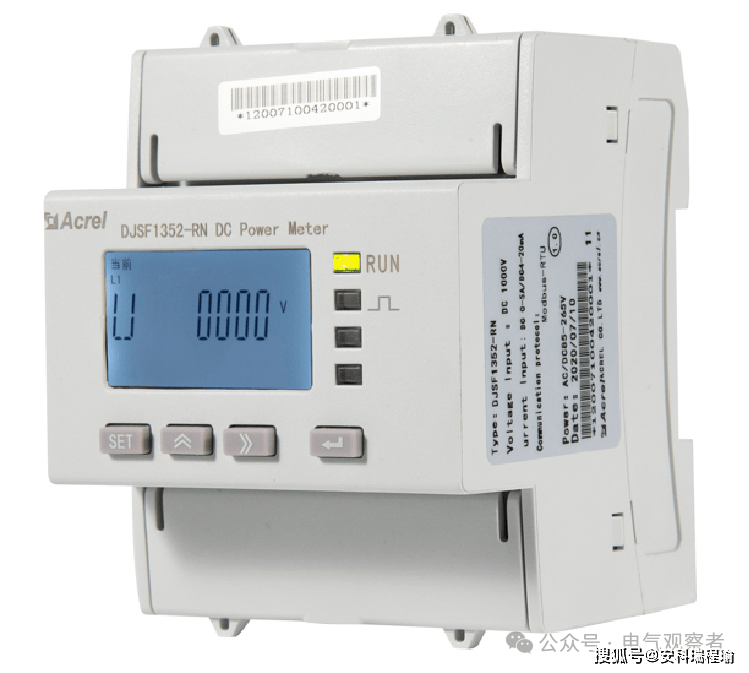

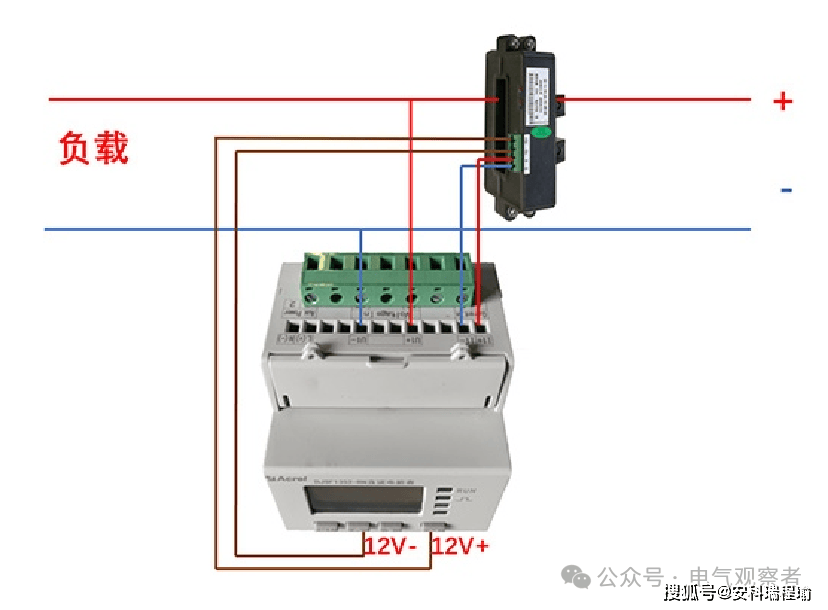

通過感應電流產生的磁場進行非接觸式測量。優點是無接觸、無額外壓降和損耗，適用于大電流測量，且安裝靈活安全 。其缺點是成本相對較高，需要更復雜的信號處理電路，且可能受外部磁場干擾 。霍爾傳感器因其電氣隔離特性，安全性更高 。一些直流電能表（如安科瑞 DJSF1352-RN 型號）會提供±12V的電壓輸出，專門用于為外部霍爾傳感器供電 。

測量單元

通常包含電壓測量單元和電流測量單元。電壓測量單元（如利用電位器原理）負責測量線路電壓；電流測量單元?jiǎng)t負責測量流經線路的電流。

電流測量方式

電流測量可以通過分流器或霍爾傳感器實現 。

數據處理

儀表內部的微處理器會對采集到的電壓和電流信號進行實時計算、處理和存儲，最終得出精確的電能消耗數據。

二、 直流電能表的分類

直流電能表可根據不同維度進行分類：

按接入方式

直連式

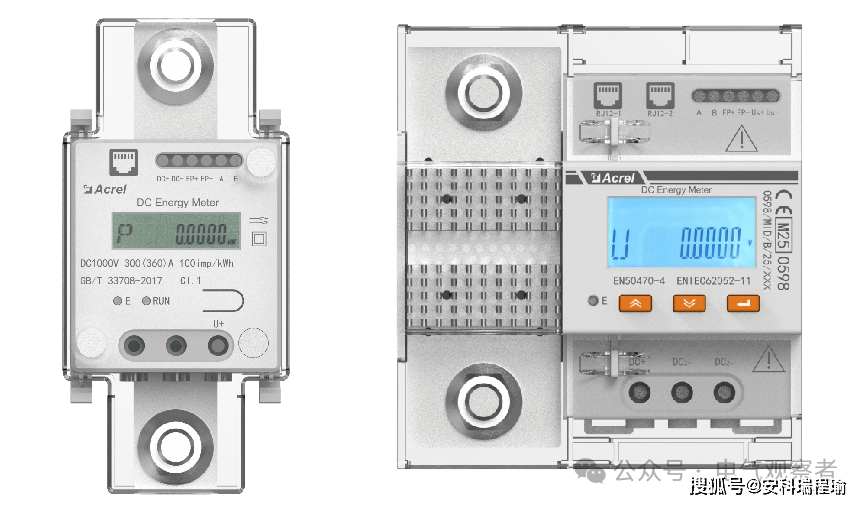

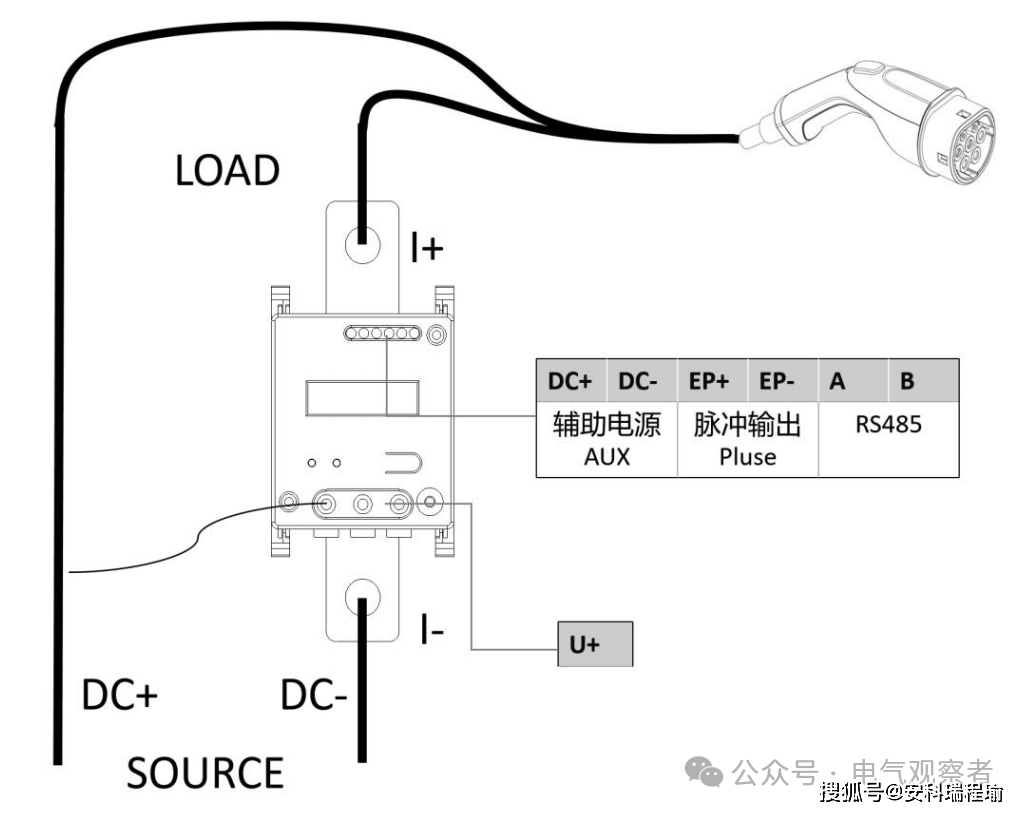

電壓和電流測量單元直接接入被測電路。例如安科瑞 DJSF1352-D 型號，提供 300A、600A 等規格，適用于大電流直接接入的場景，如直流充電樁 。

間接式（經互感器/傳感器接入）

電流或電壓通過外部傳感器（如霍爾傳感器、分流器）接入儀表。這種方式更靈活，適用于更高電壓或更大電流的場景，并能實現電氣隔離。例如安科瑞 DJSF1352-RN 系列可通過分流器或霍爾傳感器接入 。

按安裝方式

導軌式

適用于標準 DIN 導軌安裝，如安科瑞 DJSF1352 系列 。

面板式

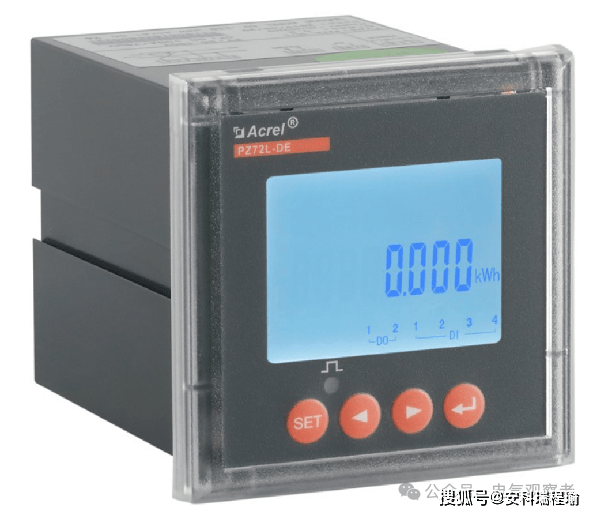

嵌入安裝在設備或配電柜面板上，如安科瑞 PZ72L-DE/PZ96L-DE 等型號 。

按監測回路

單通道/單回路

例如安科瑞 DJSF1352-RN、PZ72L-DE/PZ96L-DE支持單路直流輸入。

雙通道/雙回路

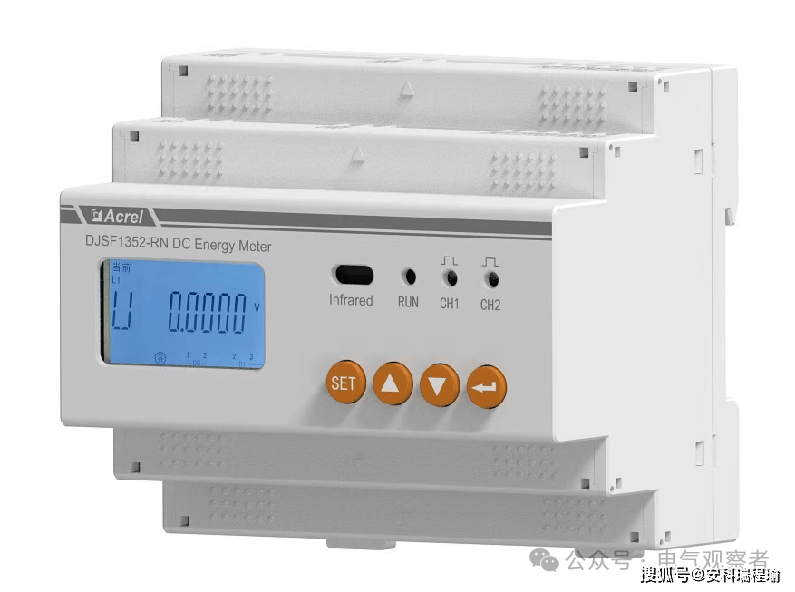

例如安科瑞 DJSF1352-RN/D 支持雙路直流輸入 。

多通道/多回路

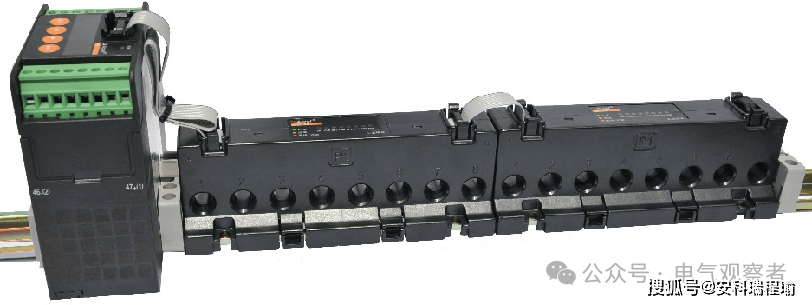

例如安科瑞 AGF-MT 系列光伏匯流采集裝置，可擴展多路直流回路監測 。

按供電方式

獨立電源供電或從被測電壓線路取電。

按功能

單功能（僅計量電能）或多功能（除電能外，還可測量電壓、電流、功率，具備通信、復費率、事件記錄等功能）。

按應用場景劃分的特定需求型號

充電樁專用

要求性價比高、認證齊全（如 CE、CPA、UL、MID 等）、通信協議兼容性好（如 Modbus-RTU, DLT645-07, DLT698）。例如 DJSF1352系列。

光伏/儲能專用

：需滿足高電壓（如 1000V, 1500V）監測需求，精度要求高（如 0.5 級），常配合霍爾傳感器使用以確保安全可靠 。例如 DJSF1352-RN-6 (1500V 儲能專用) ，PZ96L-DE (1500V 面板式) ，AGF-MT (光伏匯流監測) 。

通信基站專用

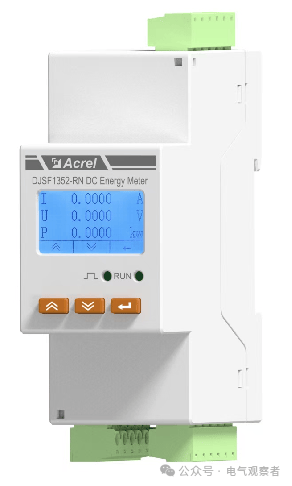

通常要求體積小巧，具備良好的抗電磁干擾能力 。例如 DJSF1352-RN-2 (緊湊型) 。

直流配電系統

需兼容較寬電壓范圍（如 48V~1000V/1500V），支持多種安裝方式（導軌、面板），并具備多種通信協議 。

三、 直流電能表的主要應用領域

直流計量解決方案已在眾多領域得到廣泛應用和驗證 ：

新能源汽車充電設施

精確計量充電電量，支持計費需求 。

光伏發電系統

監測太陽能電池板發電量，用于匯流箱監測、逆變器效率分析等 。

儲能系統 (BESS)

精確計量電池充放電能量，對大型儲能電站（如 1500V 系統）尤其重要 。

通信基站與數據中心 (IDC)

監測直流電源模塊、UPS、服務器機柜等設備的能耗，支持 PUE 計算和節能管理 。

直流配電屏/系統

用于工業控制、電力系統操作電源等場合的直流電能監測 。

軌道交通

輕軌、地鐵等交通系統的直流牽引供電計量。

直流微電網與能源監控系統

結論

直流電能表是實現直流系統精確、可靠計量不可或缺的設備。了解其工作原理、不同類型及其在具體場景（如充電樁、光伏儲能、基站等）的應用特點和需求，有助于選擇合適的計量產品和解決方案。選擇具備相關認證（如 CPA, CE, UL, MID）、支持所需通信協議、并滿足特定場景（如高電壓、大電流、多回路、緊湊安裝等）要求的產品，是確保計量準確性和系統穩定運行的關鍵 。
