DJZ1226型直流電能表是瑞銀電子依據直流充電樁市場需求，于2020年首創600A直流表DJZ1226 G表，應用于國網浙江充電樁，支持DL/T698協議，自此打開了國內充電樁直流電能表的新形式：分流器與電能表一體化直流電能表（簡稱：一體式直流電能表）

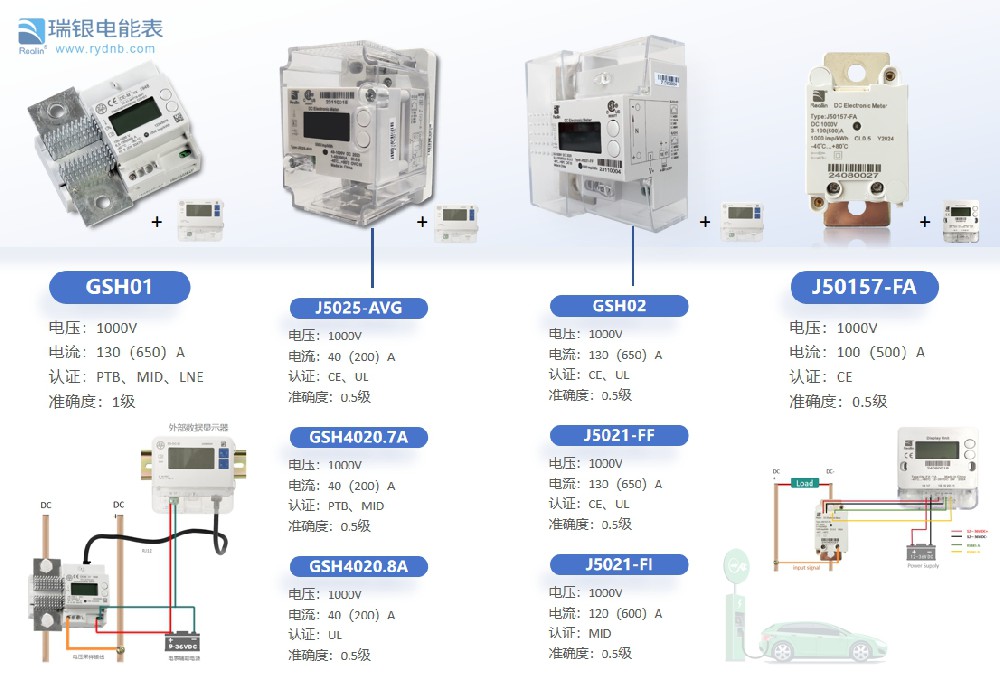

經過多年的更新換代，升級與優化，瑞銀電子DJZ1226型已發展到20余個的細分規格，滿足普遍需求的的同時，還兼顧了個性化需求。

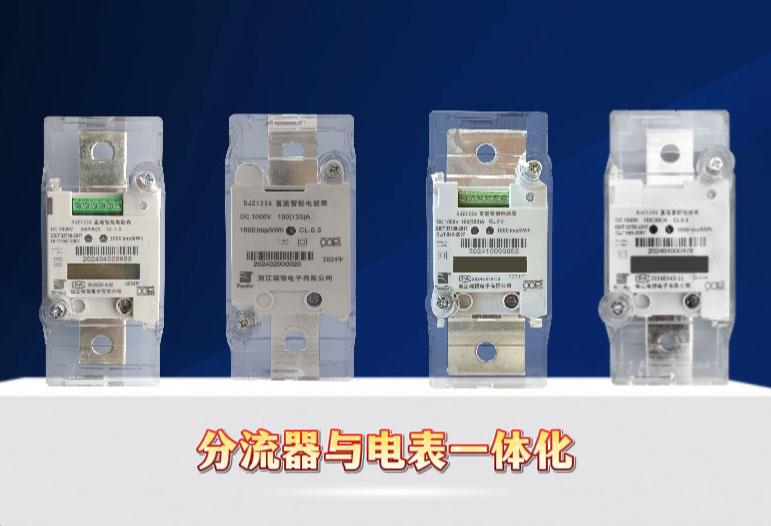

相比傳統的分體式直流電能表，一體式不僅是簡單的將分流器內置電表，還克服了各種挑戰，比如傳統的分流器阻值大溫升高，內嵌的分流器必須是發熱少，還能達到高精度測量，單這點要求，就能難倒大多數表廠。

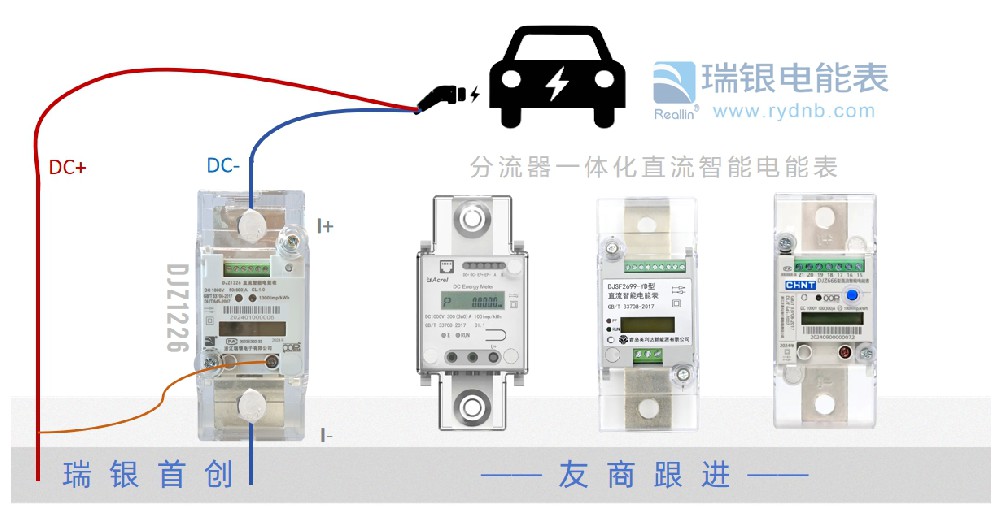

不過，近年內，已有多家主流電能表友商，相繼推出與瑞銀電子很相似的一體化直流電能表，這也從側面證明，瑞銀電子堅持走一體化直流電能表的路線，是正確的，因為相比分流器分體式，一體式直流電能表還具有以下多種優勢。

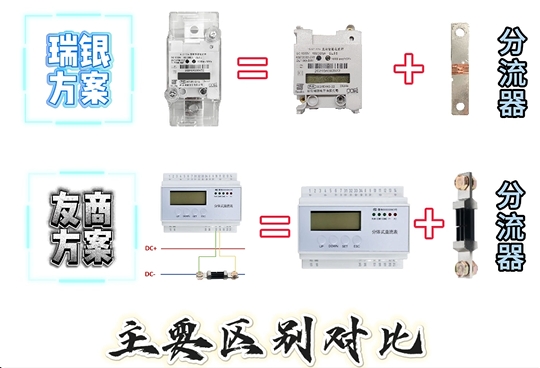

分流器分體式與一體化直流電能表差異對比：

對比項	友商分體式	瑞銀一體式
參考圖

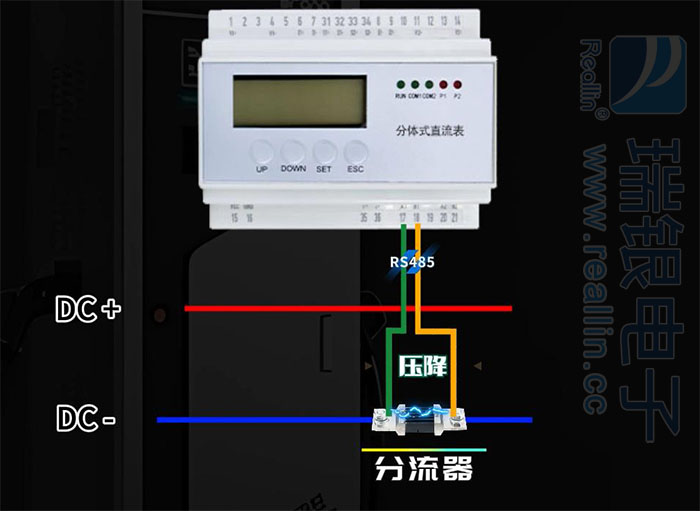

安裝接線方式	采用錳銅分體式安裝，錳銅分流器采樣信號經過線槽接入直流電表上，電流采樣線容易接錯。缺點：體積大，接線復雜。	一體化直流表直接安裝在原錳銅位置，只需外接電壓，RS485和輔助電源。優點：體積小，接線方便。

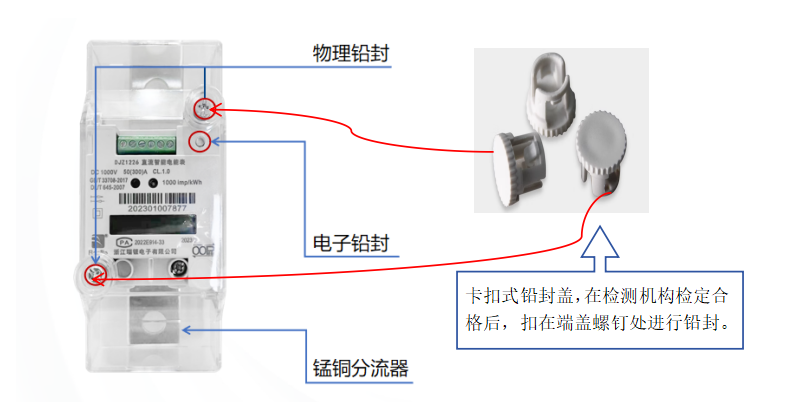

鉛封方式	直流表單獨鉛封，錳銅不鉛封，容易被破壞，分流器有檢定規程JJG1069-2011, 沒有被列入強檢目錄，不能用于貿易結算。缺點：不能一體鉛封，不符合計量法規。	一體化鉛封，整體檢定，滿足規程關于計量器具鉛封的要求。優點：滿足規程，方便檢定。
計量準確性	電壓和電流采樣分離，電流采樣信號要通過引線接入，由于電流采樣采用75mV電壓信號傳輸，走線長且容易受到旁邊設備干擾。計量誤差因素多：直流表，錳銅分流器，接線差異。多誤差因素累加，計量結果可信度差。缺點：整體計量誤差不確定。	電壓電流采樣信號直接接入計量芯片，距離近，不容易引起干擾。優點：計量準確。
功率消耗及發熱情況	由于電流采樣分離，信號傳輸容易干擾，分流器輸出采用額定75mV輸出，分流器阻值大，同時功率消耗大，發熱量也大， 300A理論功率消耗P=300A*75mV=22.5VA。缺點：功率消耗大，發熱大，增加運行損耗，增加運行風險。	由于分流器和傳感電路一體化，分流器阻值小，發熱量也小， 300A理論功率消耗P=300A*6mV=1.8VA一體化表在300A的長時間工作電流下可以做到溫升20℃以下。優點：功率消耗小，發熱小，環境溫升低，運行更可靠。
加密功能	采用國網ESAM硬件加密的方式，成本高。優點：硬件加密，安全可靠缺點：成本高	采用GCM-AES128或國密SM4加密算法，保證數據安全同時也降低硬件成本。優點：成本低，安全可靠。
數據響應	通訊波特率最高19200bit/s，默認 9600bit/s,數據刷新慢，滿足不了每100mS刷新充電樁數據。缺點：充電電量實時性不夠。	通訊波特率最高115200bit/s，默認38400bit/s, 數據刷新快，100mS刷新，充電樁計量更準確。優點：充電電量計量更準確。
量程規格型號	由于不同的充電樁功率規格不一致，所以需要配置不同分流器滿足不同充電樁規格，充電樁企業需要配備不同規格的分流器。缺點：樁企備貨復雜。	一體化直流表電壓1000V，電流1A-600A，寬量程范圍內能滿足精度要求，方便樁企統一備貨。優點：量程范圍寬，樁企備貨簡單。
