TPS62864 和 TPS62866 器件是高頻同步降壓轉換器，具有 I^2^C 接口，提供高效、自適應和高功率密度的解決方案。在中到重負載下，轉換器在 PWM 模式下運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件還可以強制在 PWM 模式下運行，以實現最小的輸出電壓紋波。結合其 DCS 控制架構，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。通過 I^2^C 接口和專用 VID 引腳，輸出電壓可快速調整，以適應負載的功耗，以適應應用不斷變化的性能需求。
*附件：tps62866.pdf

特性

• 7mΩ 和 6.5mΩ 內部功率 MOSFET
• 效率>90%（0.9V 輸出）
• DCS 控制拓撲結構，可實現快速瞬態響應
• 1% 輸出電壓精度
• 4μA 工作靜態電流
• 2.4V 至 5.5V 輸入電壓范圍
• 2.4MHz 開關頻率
• 通過外部電阻器選擇
  • 啟動輸出電壓
  • 我^2^C 從地址
• 按 I 選擇^2^C 接口
  • 省電模式或強制 PWM 模式
  • 輸出放電
  • 打嗝或閉鎖短路保護
  • 輸出電壓斜坡速度
• 用于動態電壓調節 （DVS） 的 VID 引腳
• 熱預警和熱關斷
• 電源良好指示器引腳選項
• 我^2^C 兼容接口，速度高達 3.4 Mbps

參數

方框圖

1. 產品概述

• ?類型?：高頻同步降壓轉換器，帶I2C接口
• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電流?：6A
• ?開關頻率?：2.4MHz
• ?應用?：適用于FPGA、CPU、ASIC、視頻芯片組、相機模塊、固態硬盤、光學模塊等的核心供電

2. 主要特性

• ?高效率?：超過90%（在0.9V輸出時）
• ?快速瞬態響應?：采用DCS-Control拓撲
• ?輸出電壓精度?：1%
• ?低靜態電流?：4μA
• ?內部功率MOSFET?：高側7mΩ，低側6.5mΩ
• ?可編程性?：通過I2C接口和VID引腳實現輸出電壓調整、電源模式選擇等功能
• ?保護特性?：包括過流保護、熱預警、熱關斷、短路保護（打嗝或鎖存模式）
• ?電源良好指示?：可選電源良好指示引腳

3. 封裝與尺寸

• ?封裝類型?：1.05mm x 1.78mm x 0.5mm的15引腳WCSP封裝，0.35mm引腳間距

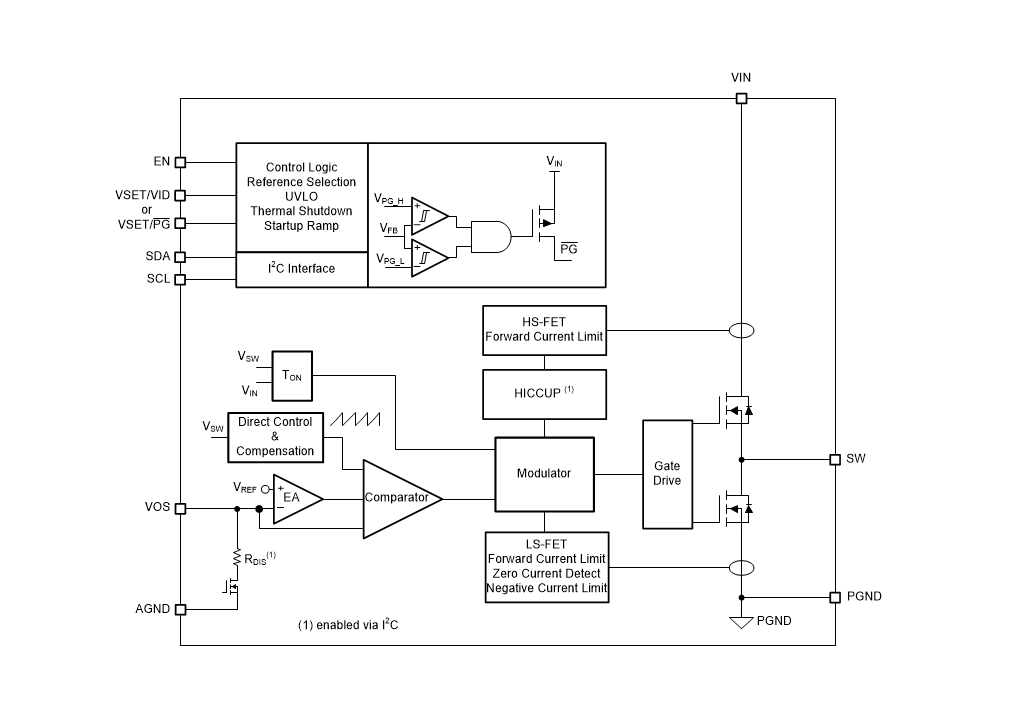

4. 功能框圖

• 包含輸入電壓(VIN)、使能(EN)、I2C接口(SDA, SCL)、輸出電壓感測(VOS)、開關節點(SW)、地(PGND, AGND)等關鍵引腳
• 內部結構包括高側和低側MOSFET、控制邏輯、誤差放大器、斜坡補償、軟啟動電路等

5. 工作模式

• ?PWM模式?：中到重載時的工作模式，確保高效率
• ? 電源保存模式(PSM) ?：輕載時自動進入，以降低功耗
• ?強制PWM模式?：可通過I2C接口設置，適用于對輸出電壓紋波要求較高的應用

6. 關鍵功能描述

• ? 動態電壓調整(DVS) ?：通過VID引腳實現快速輸出電壓調整
• ?軟啟動?：避免啟動時的過沖電流，保護電源和負載
• ?輸出放電?：在關斷或熱關斷時，通過內部MOSFET平滑放電輸出電容
• ?短路保護?：提供打嗝或鎖存模式，防止短路損壞

7. 應用與實現

• ?典型應用?：提供詳細的應用電路圖和設計步驟，包括輸出濾波器設計、電感選擇等
• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
• ?布局指南?：強調低寄生電感設計，輸入輸出電容和電感應靠近IC放置

8. 性能指標

• ?電氣特性?：包括供電電流、關斷電流、UVLO閾值、負載調整率等
• ?I2C接口時序特性?：支持標準模式、快速模式、高速模式，最高速度可達3.4Mbps
• ?熱特性?：提供不同封裝下的熱阻信息，確保熱設計合理
