TPS56637 是一款集成 MOSFET 的高效率、高電壓輸入、易于使用的同步降壓轉換器。

該TPS56637具有 4.5V 至 28V 的寬工作輸入電壓范圍，非常適合由 12V、19V、24V 電源總線軌供電的系統。它在 0.6V 至 13V 的輸出電壓下支持高達 6A 的連續輸出電流。

TPS56637采用 DCAP3? 控制模式，提供快速瞬態響應、良好的線路和負載調節，無需外部補償，并支持 POSCAP 和 MLCC 等低等效串聯電阻 （ESR） 輸出電容器。
*附件：tps56637.pdf

TPS56637具有 FCCM 和 Eco-mode? 兩種作模式，可通過配置 MODE 引腳在輕負載條件下進行選擇。為了在輕負載下實現高效率，可以選擇 Eco-mode?。為了支持嚴格的輸出電壓紋波要求，可以選擇 FCCM。

TPS56637 提供完整的非閉鎖 OV （過壓）、UV（欠壓）、OC （過流）、OT （過熱） 和 UVLO （欠壓鎖定） 保護，并結合電源良好指示器和輸出放電功能。

TPS56637 采用 10 引腳 3.0mm x 3.0mm HotRod? QFN 封裝，額定結溫為 –40°C 至 150°C。

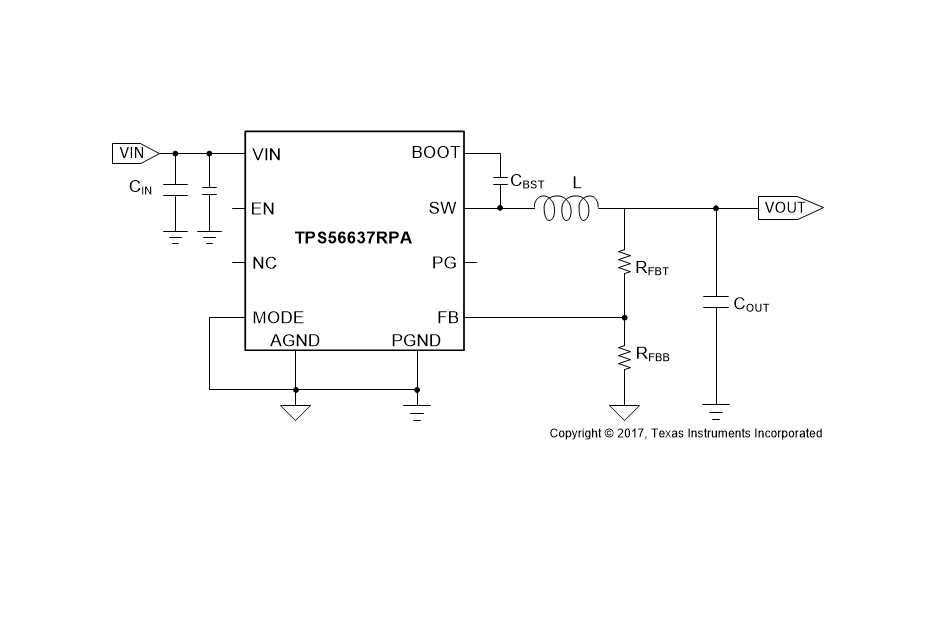

特性

• 4.5V 至 28V 輸入電壓范圍
• 0.6V 至 13V 輸出電壓范圍
• 6A 最大連續輸出電流
• 集成 26mΩ 和 12mΩ MOSFET
• 0.6V ±1% 參考電壓
• D-CAP3? 控制模式，可實現快速瞬態響應
• Eco 模式?和 FCCM（強制連續導通模式）可通過 MODE 引腳選擇輕負載運行
• 內部 2ms 軟啟動
• 內置輸出放電功能
• 500kHz 開關頻率
• 電源良好指示器，用于監控輸出電壓
• 逐周期超過電流限制
• UV、OV、OT 和 UVLO 的非閉鎖保護
• –40°C 至 +150°C 工作結溫
• 小型 10 引腳 3.0mm × 3.0mm HotRod? QFN 封裝

參數

方框圖

概述

TPS56637是一款高效率、高電壓輸入的同步降壓DC/DC轉換器，適用于多種應用場景，包括企業系統、個人電子設備以及工業應用。該轉換器具有寬輸入電壓范圍（4.5V至28V）和可調輸出電壓范圍（0.6V至13V），最大連續輸出電流可達6A。

主要特性

• ?寬輸入電壓范圍?：4.5V至28V，適用于多種電源總線。
• ?可調輸出電壓?：0.6V至13V，通過外部反饋電阻分壓器設置。
• ?高輸出電流?：最大連續輸出電流6A。
• ?高效率?：集成26mΩ和12mΩ MOSFETs，提高能效。
• ?快速瞬態響應?：采用D-CAP3?控制模式，無需外部補償。
• ?輕載模式選擇?：通過MODE引腳選擇Eco-mode?或FCCM（強制連續導通模式），優化輕載性能。
• ?保護功能?：包括過壓保護、欠壓保護、過流保護、過熱保護和欠壓鎖定（UVLO）等。
• ?小尺寸封裝?：采用10引腳3.0mm×3.0mm的HotRod?QFN封裝。

功能描述

• ?D-CAP3?控制模式?：結合自適應導通時間控制與內部補償電路，實現快速瞬態響應和低外部組件計數。
• ?Eco-mode?和FCCM模式?：Eco-mode在輕載時維持高效率，FCCM模式保持輸出紋波小。
• ?內部軟啟動?：集成2ms軟啟動功能，避免啟動時的過沖電流。
• ?輸出放電功能?：內置輸出放電功能，通過集成MOSFET實現。
• ?功率好（PGOOD）指示?：用于監測輸出電壓是否達到設定值。

應用場景

• ?企業系統?：如多功能打印機、存儲設備等。
• ?個人電子設備?：如電視、揚聲器、機頂盒、便攜式電子設備等。
• ?工業應用?：如電子銷售點、工廠自動化和控制、電機驅動等。
• ?通用電源總線供電?：適用于12V、19V、24V電源總線供電的應用。

設計指南

• ?組件選擇?：提供詳細的電感、輸出電容、輸入電容等組件選擇指南。
• ?布局建議?：給出PCB布局建議，包括電源和地平面的處理、關鍵組件的放置等。
• ?熱設計?：討論熱管理策略，確保轉換器在高溫環境下的可靠運行。

文檔支持

• ?WEBENCH? Power Designer?：提供定制電源設計工具，簡化設計流程。
• ?應用報告?：包含詳細的應用報告，幫助用戶更好地理解和使用TPS56637。

封裝和訂單信息

• ?封裝類型?：10引腳3.0mm×3.0mm的HotRod?QFN封裝。
• ?訂單信息?：提供了詳細的訂單信息，包括部件號、封裝類型、引腳數等。

TPS56637以其高性能、高效率和靈活的輕載模式選擇，成為多種應用場景下的理想電源轉換解決方案。
