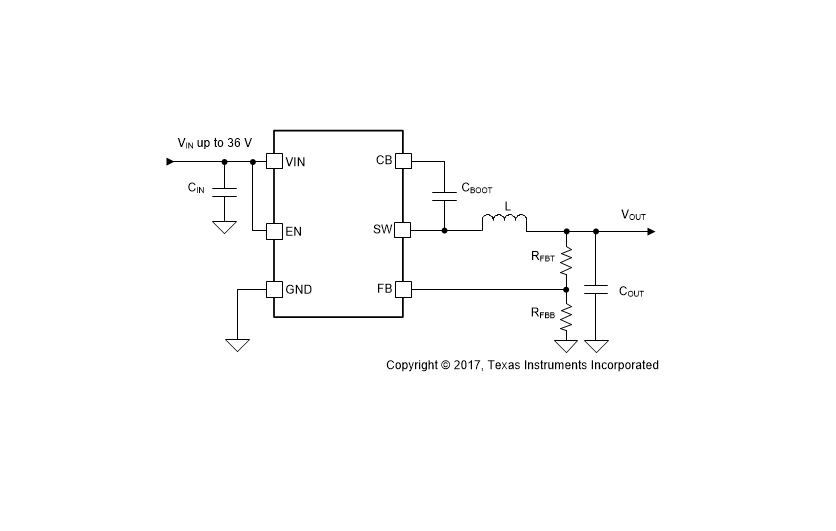

TPS560430-Q1 是寬 V 在 ，易于使用的同步降壓轉換器，能夠驅動高達 600mA 的負載電流。該器件具有 4 V 至 36 V 的寬輸入范圍，適用于各種汽車應用，適用于非穩壓電源的電源調節。

TPS560430-Q1 在 2.1MHz 開關頻率下工作，以支持使用相對較小的電感器，從而優化解決方案尺寸。它具有 Eco-mode 版本，可在輕負載下實現高效率，FPWM 版本可在整個負載范圍內實現恒定頻率、小輸出電壓紋波。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。
*附件：tps560430-q1.pdf

該器件具有內置保護功能，例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。TPS560430-Q1 采用 SOT-23-6 封裝。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準
  • 溫度等級 1：環境工作溫度范圍
  • ESD HBM 分類 2 級
  • ESD CDM 分類等級 C5
• 專為堅固耐用的汽車應用而配置
  • 輸入電壓范圍：4 V 至 36 V
  • 600mA 連續輸出電流
  • 最小接通時間：60 ns
  • 固定 2.1MHz 頻率
  • 98% 最大占空比
  • 支持使用預偏置輸出啟動
  • 帶打嗝模式的短路保護
  • 室溫下 ±0.5% 容差電壓基準
  • 精確啟用
• 解決方案體積小，易于使用
  • 集成同步整流
  • 內部補償，易于使用
  • SOT-23-6 封裝
• 引腳對引腳兼容封裝中的兩種模式
  • PFM 和強制 PWM （FPWM） 選項

參數

方框圖

概述

TPS560430-Q1是一款專為汽車應用設計的同步降壓DC/DC轉換器，具有寬輸入電壓范圍（4V至36V）和高達600mA的連續輸出電流。該轉換器適用于多種汽車電子設備，如攝像頭、車載充電器和USB充電器等。

主要特性

• ?汽車級認證?：符合AEC-Q100標準，適用于嚴苛的汽車環境。
• ?寬輸入電壓范圍?：支持4V至36V的輸入電壓，滿足多種電源需求。
• ?高效率?：采用同步整流技術，提高能效。
• ?小尺寸封裝?：SOT-23-6封裝，節省空間。
• ?兩種工作模式?：PFM（脈沖頻率調制）和FPWM（強制脈沖寬度調制）模式，適用于不同負載條件。
• ?保護功能?：包括過流保護、短路保護、熱關斷和欠壓鎖定等。
• ?內部補償?：減少外部組件數量，簡化設計。

功能描述

• ?固定頻率峰值電流模式控制?：確保穩定的輸出電壓和電流。
• ?可調輸出電壓?：通過外部反饋電阻分壓器設置輸出電壓。
• ?精密使能功能?：允許通過外部信號精確控制轉換器的開啟和關閉。
• ?內部軟啟動?：避免啟動時的過沖電流和電壓。
• ?頻率折返?：在輕載條件下降低開關頻率，提高效率。

應用場景

• ?汽車電子設備?：如攝像頭、車載充電器、USB充電器等。
• ?寬輸入電壓電源供應?：適用于需要寬范圍輸入電壓的電源應用。

設計指南

• ?組件選擇?：提供詳細的電感、輸出電容、輸入電容等組件選擇指南。
• ?布局建議?：給出PCB布局建議，以優化性能和減少電磁干擾。
• ?熱設計?：討論熱管理策略，確保轉換器在高溫環境下的可靠運行。

文檔支持

• ?WEBENCH? Power Designer?：提供定制電源設計工具，幫助用戶快速設計滿足需求的電源電路。
• ?應用報告?：包含詳細的應用報告和參考設計，幫助用戶理解和使用TPS560430-Q1。

封裝和訂單信息

• ?封裝類型?：SOT-23-6封裝。
• ?訂單信息?：提供了詳細的訂單信息，包括部件號、封裝類型、引腳數等。

TPS560430-Q1以其高可靠性、寬輸入電壓范圍和靈活的工作模式，成為汽車電子設備和其他寬輸入電壓應用的理想選擇。
