TPS62840 是一款高效降壓轉換器，具有 60 nA 的超低工作靜態電流。該器件包含特殊電路，可實現僅 120 nA IQ在 100% 模式下，以進一步延長放電結束時的電池壽命。

該器件使用 DCS-Control 為無線電清潔供電，并以 1.8 MHz 的典型開關頻率運行。在省電模式下，該器件將輕負載效率擴展到 1 μA 及以下的負載電流范圍。
*附件：tps62840.pdf

通過將電阻器連接到引腳 VSET，可以選擇 16 個預定義的輸出電壓，從而使該器件以最少的外部元件數量靈活地適用于各種應用。

該器件的 STOP 引腳可立即消除任何開關噪聲，以便在測試和測量系統中進行無噪聲測量。

該TPS62840提供高達 750 mA 的輸出電流。該器件的輸入電壓為 1.8 V 至 6.5 V，支持 2S 至 4S 堿性、1S 至 2S Li-MnO 等多種電源2或 1S 鋰離子/Li-SOCl 2 .

特性

• 60nA 工作靜態電流
• 100% 占空比模式，電流為 120nA IQ
• 輸入電壓范圍 V在從 1.8 V 到 6.5 V
• 輸出電流高達 750 mA
• 射頻友好型 DCS-Control?
• 1 μA I 時效率為 80% 外 （3.6 伏在至 1.8 V 外 )
• 通過 VSET 引腳提供 16 種可選輸出電壓
• 自動轉換 PFM/PWM 或強制 PWM 模式
• 可選強制 PWM 和 STOP 模式
• 輸出放電功能
• 25nA 關斷電流
• SON-8、WCSP-6 和熱增強型 HVSSOP-8 封裝

參數

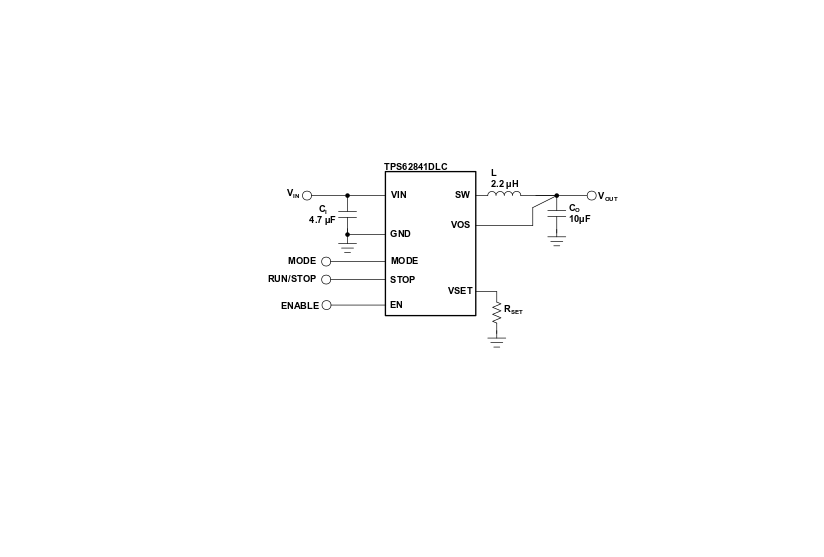

方框圖

1. 概述

TPS62840是一款高效率、超低靜態電流（60nA）的降壓轉換器，適用于多種低功耗應用，如智能儀表、可穿戴電子設備等。其輸入電壓范圍從1.8V到6.5V，輸出電流可達750mA，支持多種封裝形式。

2. 主要特性

• ?超低靜態電流?：60nA（典型值），在100%占空比模式下僅為120nA。
• ?寬輸入電壓范圍?：1.8V至6.5V，支持多種電源。
• ?高效率?：即使在微安級負載電流下也能保持高效率。
• ?多電壓輸出選項?：通過VSET引腳可選擇16種預設輸出電壓。
• ?自動PWM/PFM轉換?：根據負載自動調整工作模式，以優化效率。
• ?輸出放電功能?：禁用時自動放電輸出電容，確保安全。
• ?小尺寸封裝?：提供SON-8、WCSP-6和HVSSOP-8等多種封裝選項。

3. 應用場景

• ?智能儀表和傳感器?：如智能水表、電表和氣體傳感器。
• ?可穿戴設備?：如健康監測手環、智能手表等。
• ?工業物聯網?：如智能傳感器、NB-IoT設備等。
• ?測試與測量?：需要低噪聲、高效率電源的應用。

4. 功能描述

• ? DCS-Control? ?：采用直接控制與無縫過渡至省電模式的技術，實現優異的負載調節和瞬態響應。
• ?智能使能和關斷?：內部集成450kΩ下拉電阻，避免EN引腳懸空。
• ?軟啟動?：限制啟動時的涌入電流，保護電池和系統。
• ?過流和短路保護?：集成電流限制功能，防止過載和短路損壞。
• ?熱關斷?：內置熱保護機制，防止溫度過高損壞器件。

5. 設計指南

• ?輸出電壓設置?：通過連接VSET引腳與GND之間的電阻來選擇輸出電壓。
• ?外部組件選擇?：提供詳細的電感、電容選擇指南，確保穩定性和效率。
• ?PCB布局建議?：優化布局以減少電磁干擾和提高熱性能。
• ?STOP引腳功能?：允許用戶臨時停止開關操作，以進行噪聲測量。

6. 文檔和支持

• ?數據手冊?：包含詳細的電氣特性、應用信息和設計指南。
• ?WEBENCH? Power Designer?：在線工具，用于定制電源設計。
• ?應用報告?：提供實際應用的設計示例和測試結果。
• ?社區支持?：TI E2E?在線社區提供技術支持和設計幫助。

7. 封裝和訂單信息

• ?封裝類型?：包括SON-8、WCSP-6和HVSSOP-8等多種選項。
• ?訂單信息?：提供部件號、封裝類型和引腳配置等詳細信息，方便訂購。

TPS62840以其超低靜態電流、高效率和多功能性，成為低功耗應用中的理想電源管理解決方案。
