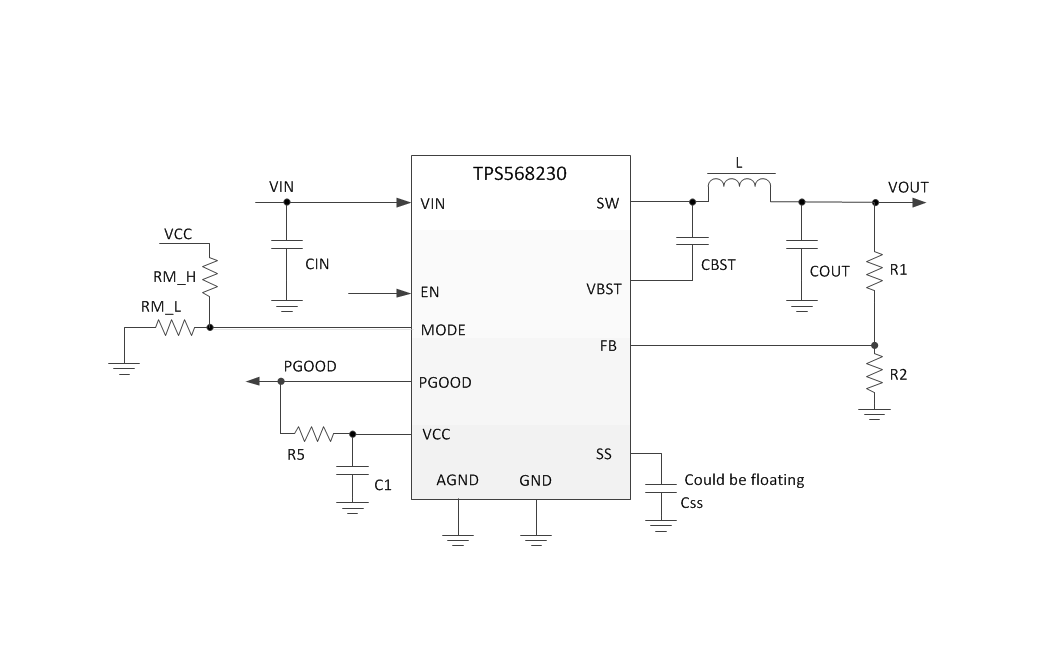

TPS568230 是一款高性價比、高電壓輸入、高效率同步降壓轉換器，集成了 MOSFET。

TPS568230具有 ULQ? （超低靜態電流）功能，可實現低偏置電流。它采用 4.5 V 至 18 V 的電源輸入電壓工作。它使用 DCAP3? 控制模式提供快速瞬態響應、良好的線路、負載調節，無需外部補償，并支持低等效串聯電阻（ESR）輸出電容器，如特種聚合物和超低 ESR 陶瓷電容器。
*附件：tps568230.pdf

TPS568230 提供完整的過壓、欠壓、過流、過熱和欠壓鎖定保護。它結合了電源良好信號、輸出放電功能和大負載作功能。

TPS568230 配備了一個 MODE 引腳，用于選擇所需的作模式。為了在輕負載下獲得高效率，可以選擇 OOA 模式和 Advanced Eco-mode?。OOA 模式不允許器件低于可聽頻率（低于 25kHz 開關頻率）。FCCM 也可用于支持嚴格的輸出電壓紋波要求。

TPS568230 支持內部和外部軟啟動時間選項。內部固定軟啟動時間為 1.3 ms。通過在 SS 引腳上連接外部電容器，可以獲得更長的軟啟動時間。

TPS568230 采用 20 引腳 3.0mm x 3.0mm HotRod? 封裝，結溫額定值為 -40^o^C 至 125^o^C.

特性

輸入電壓范圍：4.5 V 至 18 V
D-CAP3? 架構控制，可實現快速瞬態響應
輸出電壓范圍：0.6 V 至 7 V
0.6V ±1% 參考電壓（25°C）
支持 8A 連續輸出電流
集成 19.5mΩ 和 9.5mΩ R ~~DS（開）~~ 內部功率 MOSFET
ULQ?（超低靜態電流）功能可實現較長的電池壽命
可選擇的作模式：
- 強制連續導通模式（FCCM）
- 音頻?外（OOA）模式
- 高級 Eco Mode?
可選 600kHz、800kHz 和 1MHz 開關頻率
支持高達 90% 的占空比作
通過 SS 引腳可調軟啟動時間
電源良好輸出
內置輸出放電功能
逐周期過流保護
非閉鎖，用于故障保護
小型 3.0mm × 3.0mm HotRod? QFN 封裝

參數

方框圖

1. 產品概述

TPS568230是一款高效率、高電壓輸入的同步降壓DC/DC 轉換器，專為4.5V至18V的輸入電壓范圍設計，支持高達8A的連續輸出電流。該產品集成了內部MOSFET，采用D-CAP3?控制模式，提供快速瞬態響應和良好的線性和負載調節能力。TPS568230適用于數字電視、機頂盒、服務器、存儲和網絡點負載等多種應用。

2. 主要特性

?寬輸入電壓范圍?：4.5V至18V。
?高輸出電流?：支持高達8A的連續輸出電流。
?高效率?：集成內部MOSFET，采用D-CAP3?控制模式。
?快速瞬態響應?：無需外部補償元件，即可實現快速瞬態響應。
?多種工作模式?：支持強制連續導通模式（FCCM）、Out-of-Audio?（OOA）模式和高級Eco-Mode?。
?可選開關頻率?：支持600kHz、800kHz和1MHz的可選開關頻率。
?超低靜態電流?：有助于延長電池壽命。
?全面保護功能?：包括過壓保護、欠壓保護、過流保護、過熱保護和欠壓鎖定等。

3. 功能描述

?D-CAP3?控制模式?：結合自適應導通時間控制和內部補償電路，實現穩定輸出和快速瞬態響應。
?軟啟動?：內置軟啟動功能，可通過外部電容調整軟啟動時間。
?多種工作模式?：
- ?FCCM模式?：在輕載和重載條件下均保持恒定開關頻率。
- ?OOA模式?：在輕載條件下將開關頻率保持在可聽頻率之上，避免音頻噪聲。
- ? 高級Eco-Mode? ?：在輕載條件下自動降低開關頻率，提高輕載效率。
?輸出放電功能?：內置輸出放電電阻，實現快速放電。
