Analog Devices Inc. ADRF5050非反射型硅SP4T開關數據手冊
Analog Devices Inc. ADRF5042/43 Si非反射44GHz SP4T開關采用絕緣硅（SOI）工藝制造而成。ADRF5042具有100MHz至44GHz頻率范圍，插入損耗低于3.2dB，隔離度高于35dB。ADRF5042開關具有24dBm的RF輸入功率處理能力，適用于直通和端接路徑。
數據手冊：*附件：Analog Devices Inc. ADRF5050非反射型硅SP4T開關數據手冊.pdf
Adi ADRF5042需要+3.3V和-3.3V的雙電源電壓。該器件采用CMOS和低電壓晶體管到晶體管邏輯（LVTTL）兼容的控制。ADRF5042啟用邏輯選擇控制，分別具有所有斷態和端口鏡像。ADRF5042與ADRF5043低頻截止型號引腳兼容，工作頻率從9kHz到44GHz。
ADRF5042硅無反射SP4T開關采用24引腳、3mm x 3mm、符合 RoHS 標準的焊盤格柵陣列（LGA）封裝，工作溫度為-40°C至+105°C。
特性
- 100MHz至44GHz超寬頻頻率范圍
- 非反射式50Ω設計
- 低插入損耗
- 1.8dB至18GHz
- 2.8dB至40GHz
- 3.2dB至44GHz
- 高隔離度
- 50dB至18GHz
- 39dB至40GHz
- 35dB至44GHz
- 高輸入線性度
- 26dBm典型P0.1dB
- IP3：47dBm（典型值）
- 大功率工作
- 24dBm通過路徑
- 24dBm端接路徑
- 全部關斷狀態控制
- 邏輯選擇控制
- 無雜低頻率散
- 30ns穩定時間（0.1dB最終RF輸出）
- 24引線3mm x 3mm焊盤格柵陣列 (LGA) 封裝
- 引腳兼容ADRF5043，低頻截止型號
應用
框圖

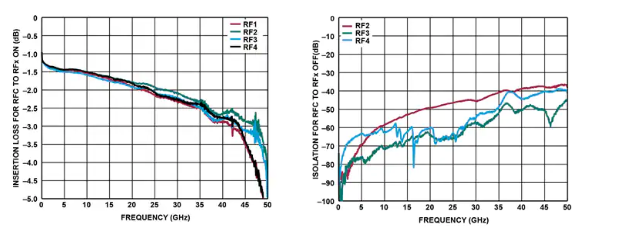

ADRF5042頻率圖
ADRF5043頻率圖
