高效處理傳感器融合數據、實現毫秒級低延遲響應、驅動更高刷幀率顯示、并確保端到端的數據安全……，隨著5G及AIoT技術的迭代創新，智能終端對于主控芯片的性能提出更加苛刻要求：強勁實時算力、豐富高速接口、極致功耗控制、高度集成與靈活性設計以及多重安全防護等。

針對以上應用痛點，芯海科技（股票代碼：688595）全新推出CS32G501系列MCU。該芯片基于32位高性能處理器內核（120MHz主頻）、搭載1MBFlash及256KBSRAM大存儲組合，構建起強勁算力底座，并通過全場景外設矩陣與多維安全防護，為行業提供可信賴的高性能嵌入式解決方案。

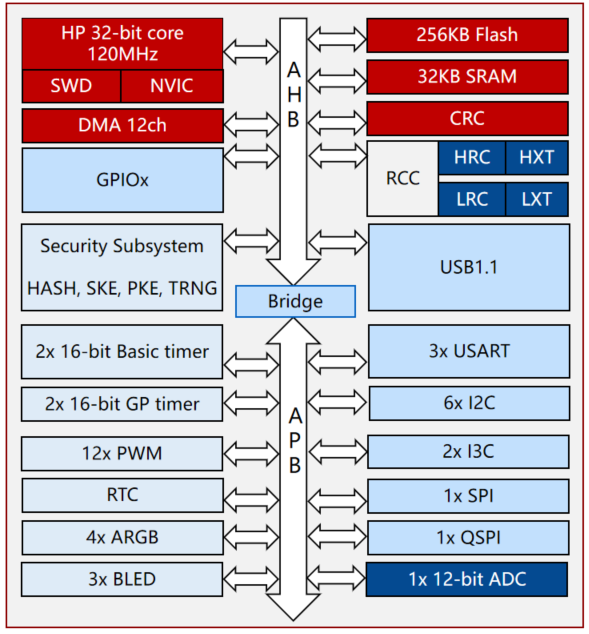

芯海科技CS32G501 芯片框圖

全維進化 定義高性能MCU新標桿

CS32G501采用增強型處理器架構，集成硬件浮點運算單元與數字信號處理加速模塊，配合8KB指令緩存、8KB數據緩存與192KB數據緊密耦合內存（128KB DTCM, 64KB ITCM），構建高效運算機構，確保實時操作系統與多線程任務的確定性執行。芯片內置12位1MSPS高精度ADC、12路可配置PWM，形成傳感器數據采集與設備控制的高精度閉環。芯片提供21個1.8V通用IO接口，支持多種外設協議拓展。

一、高度互聯與顯示驅動：滿足苛刻帶寬需求

雙通道I3C (MlPl Alliance Specification for l3C v1.1)：帶寬較傳統I2C 提升 10 倍，完美適配高清屏、多攝模組等高帶寬場景。

四模QSPI (高達 240MHz)：極速驅動TFT/OLED，刷幀率提升可達 40%，呈現流暢動態效果。

六路I2C (支持1MHZ高速模式)：智能主從切換，輕松擴展復雜系統總線。

二、能效優化：突破移動設備續航瓶頸

四級電源管理：深度優化功耗，DeepSleep2 模式低至 15μA，Shutdown 模式僅 5μA。

動態電壓調節& 時鐘門控：典型應用場景功耗優化達30%+，能夠為TWS 耳機、智能手表等設備提供持久動力。

三、全鏈路安全防護

國密一級安全引擎：原生支持SM2/SM3/SM4國密算法及 AES/SHA/ECC國際標準。

聚焦工程價值 直擊設計痛點

強大算力存儲組合：1MB Flash+256KB SRAM可完整運行Linux輕量級系統，關鍵程序段加載至DTCM后執行效率提升5倍。

極致接口集成覆蓋：USB 1.1全速主機/設備雙模式+8路TACH轉速監測+8×20矩陣鍵盤掃描，單芯片實現人機交互全鏈路控制。

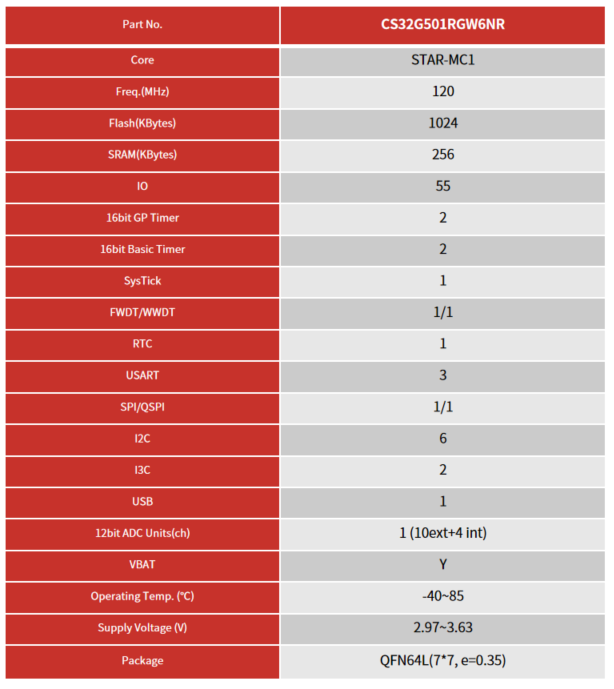

芯海科技CS32G501的封裝

加速開發：縮短Time-to-Market

CS32G501系列支持開發者無縫遷移既有設計，并同步提供CS32G501-EVB開發套件。該套件集成圖形化配置工具、預集成加密算法庫、覆蓋典型應用場景的 Demo Code等，形成從開發環境搭建到應用驗證的完整解決方案鏈條，助力工程師高效完成原型開發驗證。

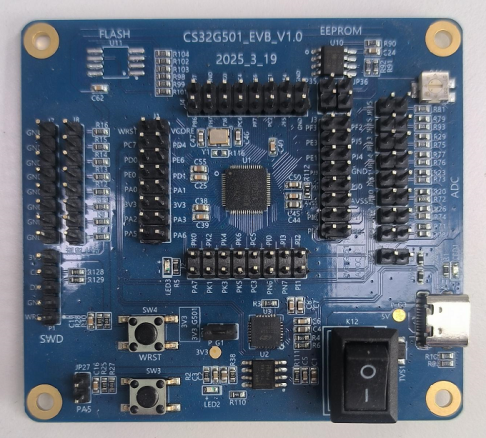

芯海科技CS32G501-EVB

典型應用場景驗證

CS32G501以其高可靠性、豐富的外設資源以及強大的數據處理能力，可廣泛應用于智能手機、平板電腦，高速刷屏應用及游戲設備配件等場景。芯海科技CS32G501重新定義32位MCU的性能與安全新邊界，驅動智能變革，賦能下一代智能終端設計。
