TPS54360B 是一款具有集成高壓側 MOSFET 的 60V、3.5A 降壓穩壓器。電流模式控制提供簡單的外部補償和靈活的元件選擇。低紋波脈沖跳躍模式將空載電源電流降至 146 μA。當使能引腳被拉低時，關斷電源電流降至 2 μA。

欠壓鎖定在內部設置為 4.3 V，但可以使用使能引腳增加。輸出電壓啟動斜坡由內部控制，以提供受控啟動并消除過沖。

寬開關頻率范圍允許優化效率或外部元件尺寸。頻率折返和熱關斷功能可在過載情況下保護內部和外部組件。

TPS54360B采用 8 引腳熱增強型 HSOIC PowerPAD? 封裝。
*附件：tps54360b.pdf

特性

• 4.5V 至 60V（最大 65V 絕對值）輸入范圍
• 3.5A 連續電流、4.5A 最小峰值電感器電流限制
• 電流模式控制 DC/DC 轉換器
• 92mΩ 高側 MOSFET
• 輕負載時具有高效率，具有脈沖跳躍 Eco 模式?
• 輕負載時的低壓差，具有集成的 BOOT Recharge FET
• 146μA 工作靜態電流
• 2μA 關斷電流
• 100kHz 至 2.5MHz 固定開關頻率
• 與 External Clock 同步
• 可調 UVLO 電壓和滯后
• 內部軟啟動
• 精確的逐周期電流限制
• 熱保護、過壓保護和頻率折返保護
• 0.8 V 1% 內部電壓基準
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC 封裝
• –40°C 至 150°C TJ工作范圍

參數

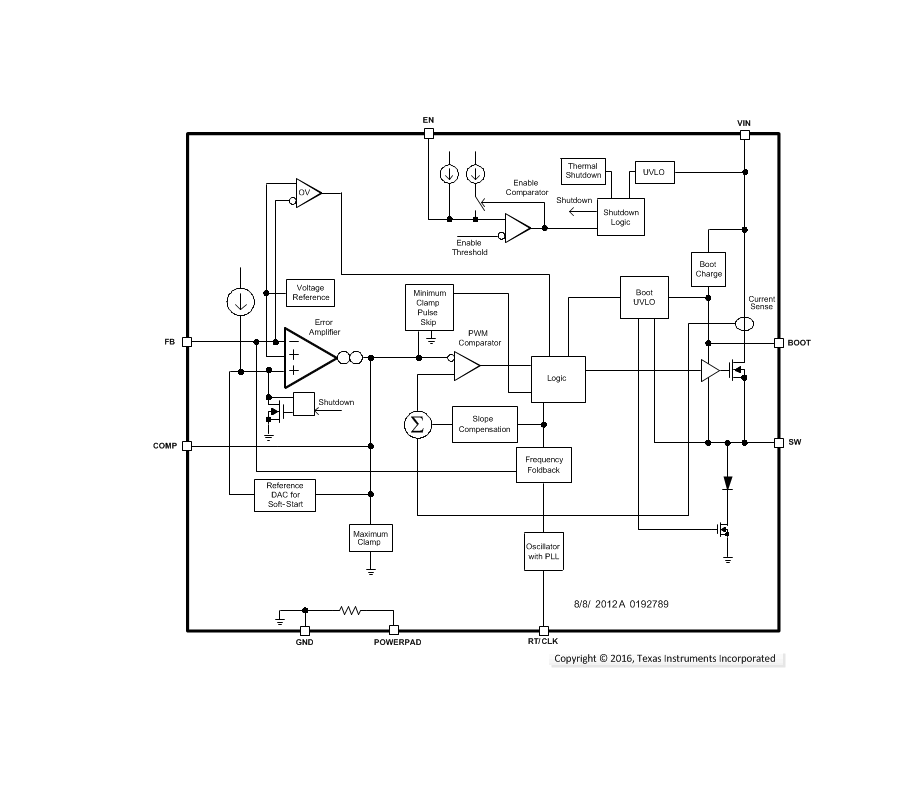

方框圖

1. 主要特點

• ?寬輸入電壓范圍?：4.5V至60V（絕對最大值為65V），適用于多種工業電源系統。
• ?高輸出電流?：連續輸出電流高達3.5A，峰值電流限制為4.5A。
• ?高效能?：采用Eco-mode?技術，在輕載時通過脈沖跳躍降低開關和柵極驅動損耗，提高效率。
• ?集成度高?：內置高側MOSFET和BOOT充電FET，減少外部元件數量。
• ?多功能保護?：包括過溫保護、過壓保護、頻率折返保護和逐周期電流限制。
• ?同步時鐘?：支持外部時鐘同步，便于多相并聯應用。
• ?可調節UVLO?：通過EN引腳調整輸入欠壓鎖定閾值。

2. 應用領域

• 12V、24V和48V工業及通信電源系統。

3. 功能描述

• ?固定頻率PWM控制?：提供穩定的輸出電壓，簡化外部補償設計。
• ? Eco-mode? ?：在輕載時自動進入脈沖跳躍模式，降低靜態電流，提高效率。
• ?低壓差操作?：集成BOOT充電FET，支持高占空比操作，實現低壓差輸出。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流和輸出電壓過沖。
• ?頻率折返?：在過載或短路條件下降低開關頻率，保護內部和外部元件。

4. 電氣特性

• ?輸入電壓范圍?：4.5V至60V（絕對最大值為65V）
• ?輸出電壓?：可調，內部參考電壓為0.8V（±1%）
• ?開關頻率?：100kHz至2.5MHz可調
• ?靜態電流?：146μA（工作狀態），2μA（關斷狀態）
• ?熱關斷溫度?：176°C

5. 典型應用電路

• 提供了5V輸出、3.5A電流的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻和補償元件的選擇。

6. 設計指南

• ?元件選擇?：根據應用需求選擇合適的電感器、電容器和反饋電阻。
• ?補償設計?：提供了三種補償電路類型（Type 1、Type 2A、Type 2B），并詳細說明了設計步驟。
• ?布局考慮?：強調了關鍵元件的布局和接地策略，以最小化噪聲和電磁干擾。
• ?散熱設計?：提供了熱阻信息和散熱設計指南，確保在最大負載和環境溫度下正常工作。

7. 封裝與訂購信息

• 采用8引腳HSOIC PowerPAD?封裝，尺寸為4.89mm x 3.90mm。
• 提供多種訂購選項，包括不同的封裝類型和數量。

8. 文檔與支持

• 提供了包括數據手冊、應用指南在內的詳細文檔支持。
• 可通過TI的WEBENCH? Power Designer工具進行定制設計。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和布局時應考慮電磁兼容性和熱管理。
• 避免超過絕對最大額定值，以防止設備損壞。
