TPS546D24 是一款高度集成的非隔離式直流/直流轉換器，能夠從 7mm × 5mm 封裝實現高頻作和 40A 電流輸出。兩個、三個和四個 TPS546D24 設備可以互連，在單個輸出上提供高達 160 A 的電流。該器件可以選擇通過 VDD5 引腳使用外部 5V 電源對內部 5V LDO 進行過驅動，以提高轉換器的效率并降低功耗。

TPS546D24 采用專有的固定頻率電流模式控制，具有輸入前饋和可選的內部補償元件，可在較寬的輸出電容范圍內實現最小尺寸和穩定性。
*附件：tps546d24.pdf

支持 1MHz 時鐘的 PMBus 接口為轉換器配置以及監控關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）提供了一個方便的標準化數字接口。根據系統要求，可以將對故障條件的響應設置為 restart、latch off 或 ignore。堆疊器件之間的反向通道通信使為單個輸出軌供電的所有 TPS546D24 轉換器能夠共享單個地址，從而簡化系統軟件/固件設計。包括輸出電壓、開關頻率、軟啟動時間和過流故障限制在內的關鍵參數也可以通過 BOM 選擇進行配置，無需 PMBus 通信，以支持無程序上電。

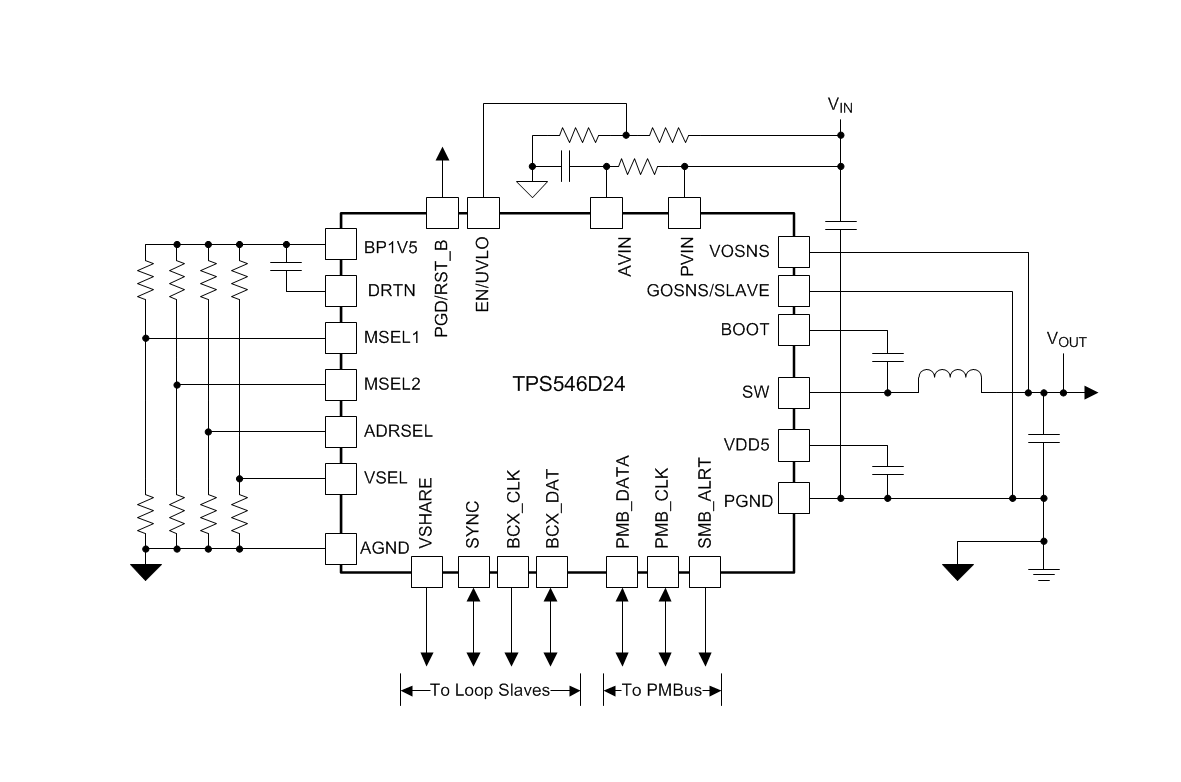

特性

• 分離軌支持：2.95V 至 16V PVIN;2.95V 至 18V AVIN （4V在VDD5 用于開關）
• 集成 4.5mΩ/0.9mΩ MOSFET
• 具有可選內部補償的平均電流模式控制
• 2×、3x、4× 可堆疊，均流電流高達 160 A，每個輸出支持單個地址
• 可通過引腳搭接選擇 0.6V 至 5.5V 輸出，或通過 PMBus VOUT_COMMAND選擇 0.25V 至 5.5V 輸出
• 廣泛的 PMBus 命令集，具有 V 遙測功能外我外和內部芯片溫度
• 具有內部 FB 分壓器的差分遙感，< 1% V外誤差 –40°C 至 +150°C TJ
• 通過 PMBus 實現 AVS 和裕量調節功能
• MSEL 引腳 引腳編程 PMBus 默認值
• 12 種可選開關頻率，從 225 kHz 到 1.5 MHz（8 引腳搭接選項）
• 頻率同步輸入/同步輸出
• 支持預偏置輸出
• 支持強耦合電感器
• 7 mm × 5 mm × 1.5 mm，40 引腳 QFN，
  間距 = 0.5 mm

參數

方框圖

1. 主要特點

• ?高集成度?：非隔離DC/DC轉換器，封裝尺寸小（7mm × 5mm × 1.5mm），輸出電流高達40A。
• ?多相并聯?：支持2×、3×、4×并聯，最大輸出電流可達160A，適合高電流需求應用。
• ?靈活輸出?：輸出電壓范圍0.6V至5.5V（通過引腳配置）或0.25V至5.5V（通過PMBus調節）。
• ?PMBus接口?：提供廣泛的PMBus命令集，用于配置、監控和故障響應。
• ?差分遙測?：內置差分遙測放大器，輸出電壓誤差小于1%。
• ?多頻率選項?：提供12種可選開關頻率，范圍從225kHz到1.5MHz。
• ?溫度監控?：通過PMBus監控內部結溫。

2. 應用領域

• 數據中心交換機、機架服務器
• 活性天線系統、遠程無線電和基帶單元
• 自動測試設備、CT、PET和MRI
• ASIC、SoC、FPGA、DSP核心和I/O電壓

3. 功能描述

• ?固定頻率電流模式控制?：結合輸入前饋和可選內部補償，實現穩定輸出和快速瞬態響應。
• ?遠程電壓感應?：支持差分遠程感應，提高輸出電壓精度。
• ?熱管理?：內置熱保護，防止過熱損壞。
• ?多相均流?：支持多相并聯時的電流均流，確保各相負載均衡。
• ?同步時鐘?：支持頻率同步輸入/輸出，便于多相并聯應用。

4. 封裝與引腳

• ?封裝?：40引腳QFN封裝，帶裸露熱墊，尺寸7mm × 5mm × 1.5mm。
• ?關鍵引腳?：包括PMBus數據/時鐘引腳、使能/欠壓鎖定引腳、BOOT引腳、SW引腳等。

5. 設計考慮

• ?元件選擇?：根據應用需求選擇合適的輸入/輸出電容器、電感器和反饋電阻。
• ?布局與散熱?：優化布局以減少噪聲和電磁干擾，確保熱墊良好接地以提供有效的散熱路徑。
• ?PMBus配置?：通過PMBus配置輸出電壓、電流限制、軟啟動時間等參數。

6. 文檔與支持

• 提供詳細的數據手冊和應用指南。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI Fusion Digital Power Designer軟件，用于通過PMBus配置和監控設備。

7. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和布局時應考慮電磁兼容性和熱管理。
• 避免超過絕對最大額定值，以防止設備損壞。
