TPS6280x 器件系列是一款降壓轉換器，具有 2.3μA 的典型靜態電流，具有最高效率和最小設計尺寸。TI 的 DCS-Control 拓撲使該器件能夠使用開關頻率高達 4MHz 的微型電感器和電容器工作。在輕負載條件下，該器件可無縫進入省電模式，以減少開關周期并保持高效率。

將 VSEL/MODE 引腳連接到 GND 可選擇固定輸出電壓。只需將一個外部電阻器連接到 VSEL/MODE 引腳，即可選擇 16 個內部設置的輸出電壓。集成的 R2D （電阻-數字） 轉換器讀取外部電阻器并設置輸出電壓。只需更換一個電阻器，即可將相同的器件零件編號用于不同的應用和電壓軌。此外，與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓提供了更好的精度。器件啟動后，DC/DC 轉換器通過在 VSEL/MODE 引腳上施加高電平進入強制 PWM 模式。在這種工作模式下，該器件以典型的 4MHz 或 1.5MHz 開關頻率運行，從而實現最低的輸出電壓紋波和最高的效率。TPS6280x 器件系列采用間距為 0.35mm 的微型 6 引腳 WCSP 封裝。
*附件：tps62806.pdf

特性

• 1.75V 至 5.5V 輸入電壓范圍
• 2.3μA 工作靜態電流
• 高達 4MHz 的開關頻率
• 0.6A 或 1A 輸出電流
• 1% 輸出電壓精度
• 可選省電和強制 PWM 模式
• R2D 轉換器，可實現靈活的 VOUT 設置
• 16 個可選輸出電壓和 1 個固定輸出電壓
  • TPS62800 （4MHz）：0.4V 至 0.775V
  • TPS62801 （4MHz）：0.8V 至 1.55V
  • TPS62802 （4MHz）：1.8V 至 3.3V
  • TPS62806 （1.5MHz）：0.4V 至 0.775V
  • TPS62807 （1.5MHz）：0.8V 至 1.55V
  • TPS62808 （1.5MHz）：1.8V 至 3.3V
• 智能使能引腳
• 優化的引腳排列以支持 0201 元件
• DCS-Control 拓撲
• 輸出放電
• 100% 占空比運行
• 微型 6 引腳、0.35mm 間距 WCSP 封裝
• 支持 < 0.6mm 設計高度
• 支持 < 5mm2 設計尺寸

參數

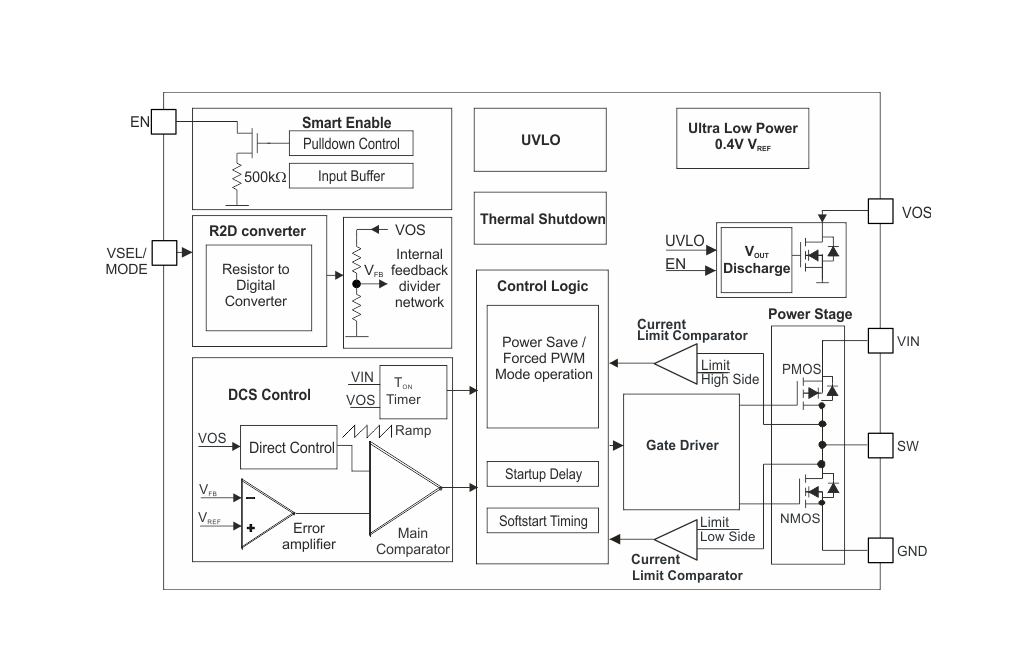

方框圖

1. 產品概述

TPS62806是一款高頻率、高效率的同步降壓DC-DC轉換器，適用于需要微小尺寸和高效率的便攜式電子設備、IoT應用以及2×AA電池供電的設備。該轉換器采用6引腳WCSP封裝，具有極小的設計高度和尺寸。

2. 主要特性

• ?輸入電壓范圍?：1.75V至5.5V。
• ?輸出電流?：高達600mA（TPS62806型號）。
• ?開關頻率?：最高可達4MHz（TPS62800/1/2型號），1.5MHz（TPS62806/7/8型號）。
• ?高效率?：采用TI的DCS-Control拓撲，在輕載時無縫進入省電模式，提高效率。
• ?輸出電壓選項?：提供16種可選輸出電壓和1種固定輸出電壓，通過連接VSEL/MODE引腳到GND或外部電阻選擇。
• ?智能使能引腳?：EN引腳支持智能使能功能，內部集成下拉電阻，避免浮空問題。
• ?小尺寸封裝?：6引腳WCSP封裝，0.35mm引腳間距，支持小于0.6mm的設計高度和小于5mm2的設計尺寸。

3. 應用領域

• 便攜式電子設備。
• IoT應用。
• 2×AA電池供電的設備。
• 智能手機。

4. 功能描述

• ?DCS-Control拓撲?：結合滯環控制和電壓模式控制的優點，實現優異的AC負載調節和瞬態響應。
• ?軟啟動?：內部集成軟啟動電路，限制啟動時的浪涌電流。
• ?輸出放電?：通過內部MOSFET實現輸出放電功能，確保關閉時輸出電壓接近0V。
• ?熱保護?：內置熱關斷功能，防止芯片過熱損壞。
• ?短路保護?：具有循環電流限制和打嗝模式短路保護功能。

5. 封裝與引腳

• ?封裝?：6引腳WCSP封裝，尺寸為1.05mm×0.70mm。
• ?引腳功能?：
  • GND：電源地引腳。
  • VOS：輸出電壓感應引腳，也用于輸出放電。
  • VIN：電源電壓輸入引腳。
  • SW：開關引腳，連接功率電感。
  • VSEL/MODE：輸出電壓選擇/模式選擇引腳。
  • EN：使能引腳，控制芯片開關。

6. 設計指南

• ?輸出電壓設置?：通過連接VSEL/MODE引腳到GND選擇固定輸出電壓，或通過連接外部電阻到VSEL/MODE引腳選擇可調輸出電壓。
• ?電感選擇?：根據最大輸出電流和期望的電感電流紋波選擇合適的電感值。
• ?電容選擇?：推薦使用低ESR的陶瓷電容作為輸入和輸出電容，以提供穩定的電源和降低輸出電壓紋波。
• ?布局建議?：優化引腳布局以支持0201尺寸元件，確保關鍵無源元件（如電感、電容）靠近IC放置，減少寄生電感和電阻。

7. 性能與效率

• TPS62806在整個負載范圍內保持高效率，特別是在輕載時通過進入省電模式進一步提高效率。
• 提供強制PWM模式，在全負載范圍內實現低輸出電壓紋波和恒定開關頻率。

8. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、應用曲線等。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供TI E2E?支持論壇，方便用戶獲取幫助和分享經驗。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 根據實際應用需求選擇合適的輸出電壓和開關頻率。
• 注意熱管理，確保在允許的溫度范圍內操作設備，避免過熱損壞。
