TPS65268-Q1 器件集成了具有 4V 至 8V 寬輸入電壓的三路同步降壓轉換器。具有恒頻峰值電流模式的轉換器旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。轉換器的開關頻率可通過外部電阻器在 200 kHz 至 2.3 MHz 范圍內調節。BUCK1 和 BUCK2 以及 BUCK3 （BUCK2 和 BUCK3 同相運行） 之間的異相 180°作可最大限度地降低輸入濾波器要求。
*附件：tps65268-q1.pdf

TPS65268-Q1 器件中的每個降壓轉換器在輕負載條件下以強制連續電流模式 （FCCM） 運行，以減少輸出電壓紋波并改善負載瞬態響應。

TPS65268-Q1 器件具有過壓、過流、短路和過熱保護功能。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 +125°C 工作結溫
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 工作輸入電壓范圍 4V 至 8V 最大連續輸出電流 3A、2A、2A
• 反饋參考電壓 0.6 V ±1%
• 可調時鐘頻率范圍為 200 kHz 至 2.3 MHz
• 強制連續電流模式 （FCCM）
• 外部時鐘同步
• 每個降壓轉換器的專用使能和軟啟動引腳
• 輸出電壓電源正常指示器
• 熱過載保護

參數

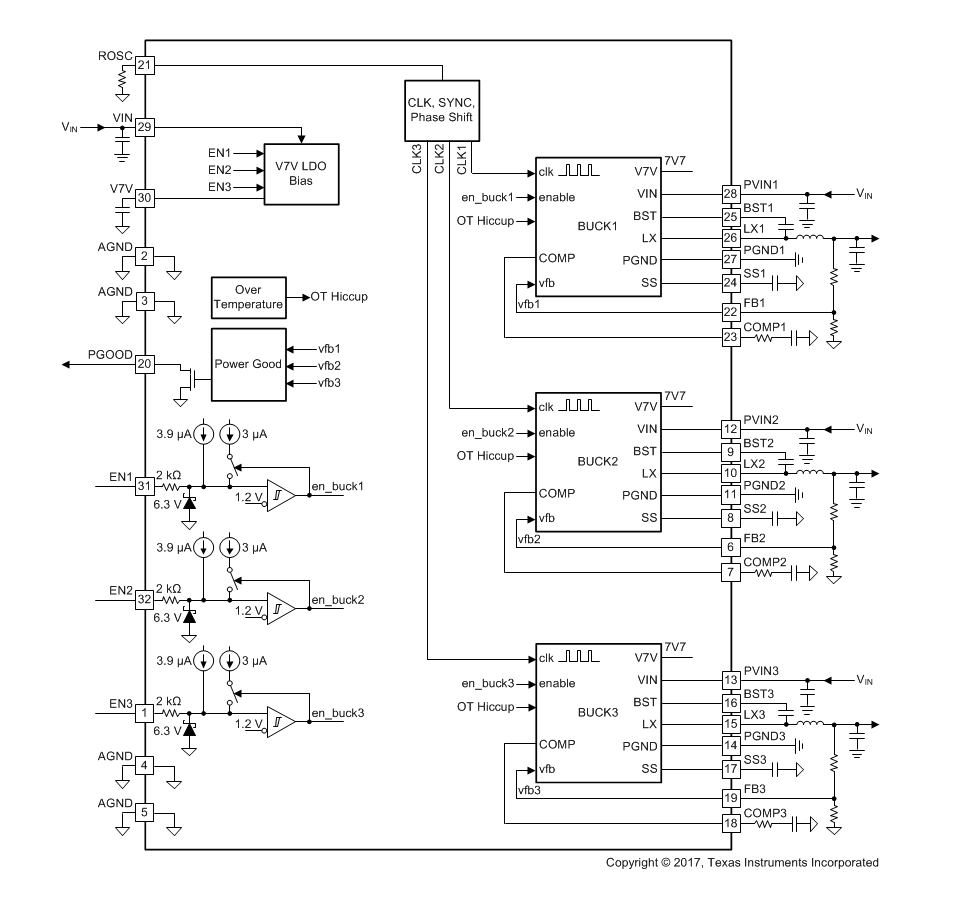

方框圖

1. 產品概述

TPS65268-Q1是一款專為汽車應用設計的三重同步降壓DC-DC轉換器，符合AEC-Q100標準。該轉換器提供三個獨立的降壓通道，每個通道的最大輸出電流分別為3A、2A和2A，輸入電壓范圍為4V至8V。TPS65268-Q1采用VQFN-32封裝，具有寬輸入電壓范圍、高效率、低紋波和高可靠性等特點。

2. 主要特性

• ?汽車級應用?：AEC-Q100認證，適用于-40°C至+125°C的工作溫度范圍。
• ?三重同步降壓?：三個獨立的降壓通道，輸出電流分別為3A、2A和2A。
• ?寬輸入電壓范圍?：4V至8V。
• ?高效率?：采用同步整流和峰值電流模式控制，提供高效率。
• ?低紋波?：在輕載條件下，轉換器以連續電流模式（CCM）運行，減少輸出電壓紋波。
• ?多種保護功能?：包括過壓保護、過流保護、短路保護和過熱保護。
• ?靈活的配置選項?：可調整的時鐘頻率（200kHz至2.3MHz）、外部時鐘同步、專用的使能和軟啟動引腳。

3. 應用領域

• 汽車電子系統。
• 車載音頻和視頻設備。
• 家庭網關和接入點網絡。
• 監控系統。

4. 功能描述

• ?同步整流?：減少功率損耗，提高效率。
• ?峰值電流模式控制?：簡化外部環路補償，提供快速的瞬態響應。
• ?靈活的時鐘頻率調整?：允許用戶根據系統需求優化效率、濾波大小和帶寬。
• ?外部時鐘同步?：支持與外部系統時鐘同步，減少輸入電流紋波。
• ?軟啟動和跟蹤功能?：通過SSx引腳實現軟啟動和輸出電壓跟蹤，避免啟動時的過沖電流。
• ?電源良好（PGOOD）指示?：當所有降壓轉換器都在調節范圍內時，PGOOD引腳輸出高電平，指示輸出電壓穩定。

5. 典型應用電路

文檔提供了TPS65268-Q1的典型應用電路圖，包括輸入電容、輸出電容、電感和反饋電阻的選擇指南。此外，還討論了如何通過調整外部電阻來設置所需的輸出電壓，并提供了詳細的布局指南，以確保最佳性能和熱管理。

6. 設計工具與資源

• ?WEBENCH? Power Designer?：支持使用TPS65268-Q1進行定制設計，提供電氣和熱仿真功能。
• ?設計指南?：包含詳細的設計步驟、組件選擇和布局建議。
• ?社區資源?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。

7. 封裝與訂購信息

TPS65268-Q1采用VQFN-32封裝，提供不同的卷帶和卷軸選項，以滿足自動化組裝的需求。文檔還提供了詳細的封裝尺寸、引腳配置和訂購代碼信息。

TPS65268-Q1以其高可靠性、高效率和靈活的配置選項，成為汽車電子系統中的理想電源管理解決方案。
