TPS65263-1Q1 集成了具有 4.0V 至 18V 寬輸入電壓的三路同步降壓轉換器。具有恒頻峰值電流模式的轉換器旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。轉換器的開關頻率可通過外部電阻器在 200 kHz 至 2.3 MHz 范圍內調節。Buck1 和 Buck2 之間 180° 異相作，Buck3（Buck2 和 Buck3 同相運行）最大限度地減少了輸入濾波器要求。
*附件：tps65263-1q1.pdf

每個 buck 的初始啟動電壓可通過外部反饋電阻器進行設置。buck2 的輸出電壓可以在 0.68V 到 1.95V 之間以 10mV 的步長動態調整，其中 I^2^C 控制 7 位 VID。VID 電壓轉換轉換速率可通過 I 進行 3 位控制來編程^2^C 總線，用于優化 VID 電壓轉換期間的過沖、下沖。

TPS65263-1Q1 中的每塊錢都可以 I^2^C 控制，用于啟用和禁用輸出電壓，在輕負載條件下設置脈沖跳躍模式 （PSM） 或強制連續電流 （FCC） 模式，并讀取電源正常狀態、過流警告和芯片溫度警告。

TPS65263-1Q1 具有過壓、過流、短路和過熱保護功能。

特性

• 適用于汽車應用
• AEC-Q100 認證結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 工作輸入電壓范圍 4.0V 至 18V 最大連續輸出電流 3A/2A/2A
• 我^2^C 控制 7 位 VID 可編程輸出電壓，0.68V 至 1.95V，Buck2 具有 10mV 電壓步長
• 我^2^Buck2的 C 控制 VID 電壓轉換轉換速率
• 我^2^C 回讀電源良好狀態、過流警告和芯片溫度警告
• 我^2^C 兼容接口，具有標準模式 （100 kHz） 和快速模式 （400 kHz）
• 反饋參考電壓 0.6 V ±1%
• 可調時鐘頻率范圍為 200 kHz 至 2.3 MHz
• FCC 模式（默認）
• 外部時鐘同步
• 每個降壓轉換器的專用使能和軟啟動引腳
• 輸出電壓電源正常指示器
• 熱過載保護

參數

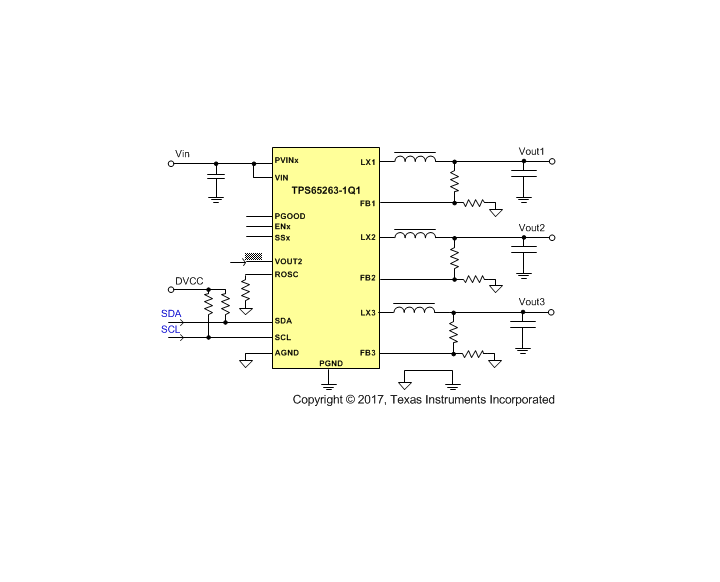

方框圖

1. 概述

TPS65263-1Q1是一款專為汽車應用設計的三通道同步降壓（Buck）DC-DC轉換器，具有I2C控制的動態電壓調節功能。它提供4.0V至18V的寬輸入電壓范圍，每個通道可分別輸出3A/2A/2A的電流。該轉換器采用VQFN-32封裝，集成了三個同步降壓轉換器，適用于需要高效率和緊湊設計的汽車電子系統。

2. 主要特性

• ?汽車級認證?：AEC-Q100認證，適用于-40°C至125°C的工作溫度范圍。
• ?I2C控制?：通過I2C接口實現7位VID可編程輸出電壓調節，支持動態電壓調節和狀態監控。
• ?多通道輸出?：三個獨立的降壓通道，每個通道可單獨控制，輸出電壓范圍從0.68V至1.95V。
• ?高效率?：采用同步整流技術，提供高達95%的效率。
• ?保護功能?：包括過壓保護、過流保護、短路保護和過熱保護。
• ?緊湊封裝?：VQFN-32封裝，小尺寸，適合空間受限的汽車應用。

3. 功能描述

3.1 動態電壓調節

通過I2C接口，用戶可以動態調整第二個降壓通道（Buck2）的輸出電壓，調節范圍為0.68V至1.95V，步長為10mV。

3.2 I2C通信

TPS65263-1Q1支持I2C標準模式（100kHz）和快速模式（400kHz），用戶可以通過I2C接口讀取功率良好狀態、過流警告和結溫警告。

3.3 軟啟動與跟蹤

每個降壓通道都有獨立的軟啟動和跟蹤引腳，允許用戶控制啟動順序和輸出電壓的跟蹤。

3.4 熱管理

內置熱關斷保護功能，當結溫超過160°C時自動關閉輸出，防止過熱損壞。

4. 應用設計

• ?輸入電容?：建議使用至少10μF的陶瓷電容來旁路輸入電壓，以減小輸入電壓紋波。
• ?輸出電容?：根據輸出電流和電壓紋波要求選擇合適的電容值和ESR。
• ?電感選擇?：根據負載電流和期望的輸出電壓紋波選擇適當的電感值。
• ?布局考慮?：高電流路徑應保持短且寬，以減少寄生電感和電阻。反饋電阻應靠近相應的FB引腳，以減少噪聲干擾。

5. 封裝與訂購信息

TPS65263-1Q1提供VQFN-32封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記、設計工具和社區資源，幫助用戶進行設計和故障排除。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
