中微愛芯推出可配置多功能邏輯門電路AiP74LVC1G99，該電路可配置為多種三態邏輯門，如“與門”、“與非門”、“或門”、“或非門”、“異或門”、“同或門”、“反相器”、“緩沖器”以及“多路復用器”，用法靈活多樣。

AiP74LVC1G99符合中微愛芯“LVC系列”電路的典型特征，擁有寬工作電壓范圍、寬工作溫度范圍、電源掉電IO隔離功能、輸出端口強驅動能力、支持混合電壓環境應用，同時具備高可靠性。

主要特點

可配置功能：支持多種標準三態邏輯門配置

寬工作電壓范圍：1.65V~5.5V

寬工作溫度范圍：-40℃~125℃

輸入抗噪功能：輸入口均具備施密特結構

三態控制功能：具備全局使能控制端口，使能“低”有效

電源掉電IO隔離功能：當電源電壓為0V時，IO口可保證漏電＜2μA

輸出端口強驅動：3.0V下?lián)碛小?4mA輸出驅動能力

混合電壓環境應用：支持輸入電壓高于電源電壓的工作環境，如輸入5.0V電源電壓3.3V

多封裝選擇：TSSOP8、VSSOP8、XSON8

高可靠性：

- ESD_HBM模式3000V

- ESD_CDM模式1000V

- ESD_MM模式200V

- Latch-up 200mA

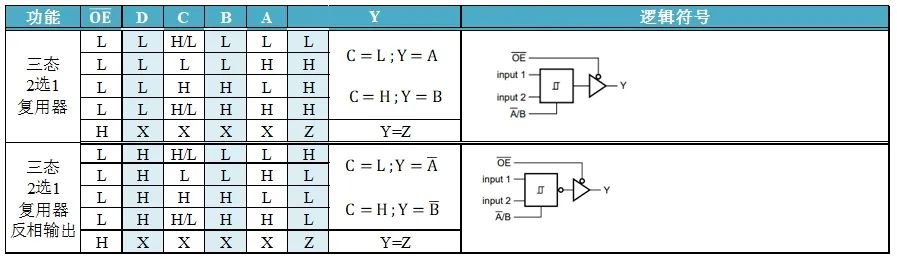

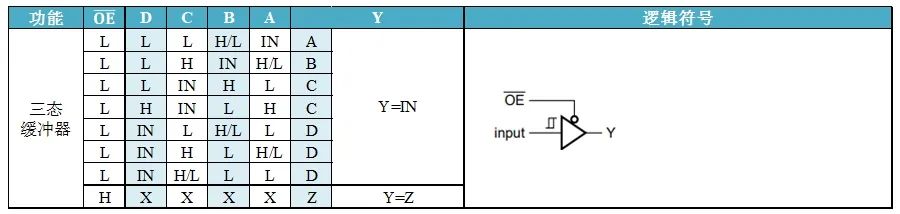

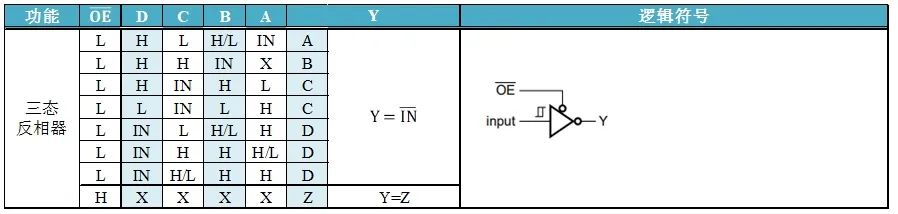

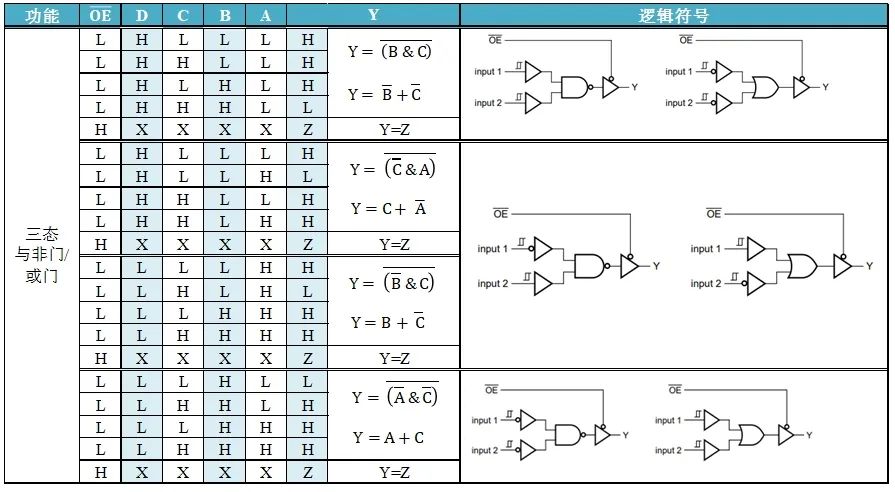

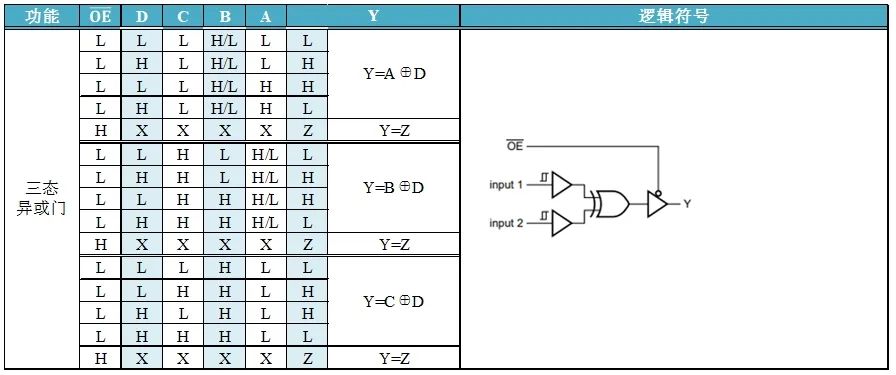

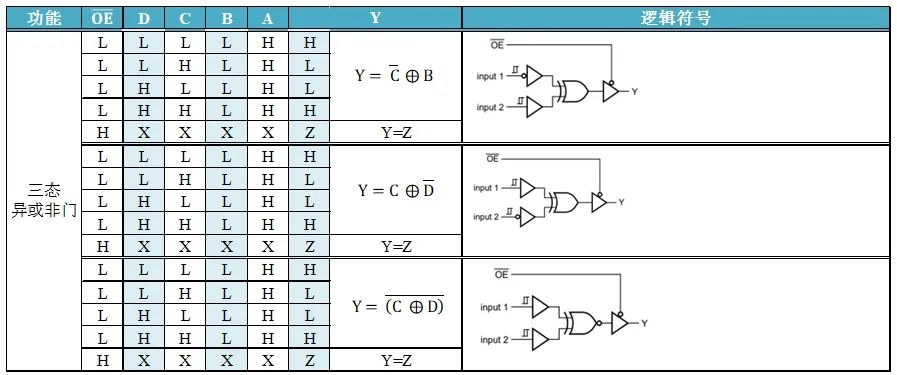

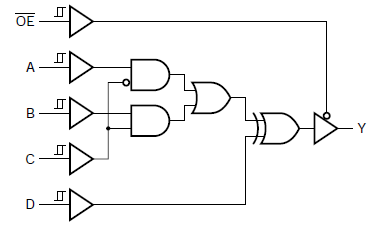

功能框圖

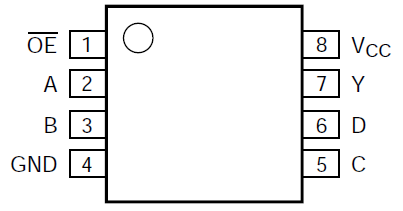

Pin arrangement diagram

引腳排列圖

典型應用

產品優勢

可配置功能：支持多種標準三態邏輯門配置

高穩定性：AiP74LVC1G99擁有較高的抗靜電性能以及抗閂鎖性能，可有效保證設備運行與設備加工、測試過程中的穩定性；同時輸入口均具備施密特結構，對于設備運行中所產生的噪聲信號也具備一定的過濾能力。

高兼容性：AiP74LVC1G99的腳位、封裝以及電參數完全兼容同型號進口物料，無需修改任何設備硬件與軟件設計。

高靈活性：AiP74LVC1G99為可配置功能的邏輯門電路，相較于固定功能的邏輯門電路，AiP74LVC1G99可在使用時動態切換邏輯功能，一顆可替多顆固定功能的邏輯門電路。

應用領域

AiP74LVC1G99在家電、工控、網通等行業應用中可用于以下場景：

1、 需靈活控制邏輯功能的應用中，如需要使用相同電路實時調整邏輯功能的應用。

2、 不同電壓系統的應用中可做強制電平轉換，如3.3V與5V電壓系統間的信號電平轉換。

3、 設備系統的高速信號處理，如納秒級信號的整形與電平轉換，以及通信接口波形的整理與邏輯控制。

結語

AiP74LVC1G99是一款應用超靈活的多功能邏輯門電路，具備高兼容性、高可靠性，對于進口品牌物料可做完全替換。AiP74LVC1G99得益于寬工作電壓范圍、寬工作溫度范圍、電源掉電IO隔離功能、輸出端口強驅動能力、支持混合電壓環境應用的特點，在家電、工控、網通等行業應用中也將擁有優秀的表現。

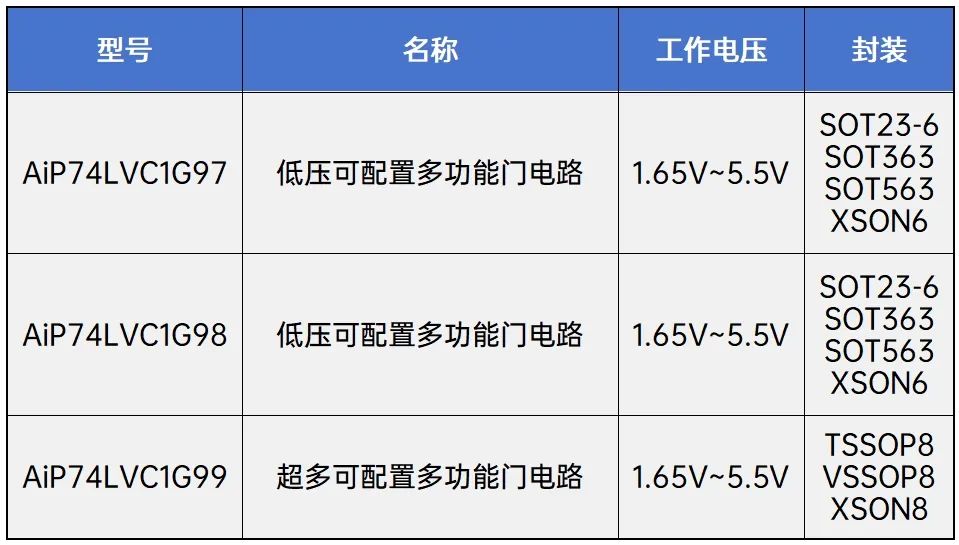

中微愛芯多功能邏輯門芯片選型表如下：

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
