Analog Devices Inc. LT8306 No-Opto隔離式反激控制器是一款微功耗隔離式反激控制器，活動模式下的靜態電流非常低，僅達390μA。該款控制器用8V柵極驅動器來驅動低側N溝道功率MOSFET，能夠在4.5V至60V的輸入電壓范圍內正常工作。LT8306反激式控制器能夠直接從原邊反激波形中對隔離式輸出電壓采樣，無需第三繞組或光隔離器即可進行調節。高集成度以及邊界和低紋波突發模式的應用，提供了一套簡單易用、元件數量少且高效 的應用解決方案，非常適合隔離式供電場景。部分應用場景涵蓋隔離式電信電源、汽車電源、工業電源、醫療電源及電源保護系統電源。LT8306反激式控制器為AEC-Q100合規器件，采用6引腳ThinSOT? 封裝。

數據手冊：*附件：Analog Devices Inc. LT8306無光隔離反激式控制器數據手冊.pdf

特性

• 寬輸入電壓范圍：4.5V至60V
• 低靜態電流：
  • 在睡眠模式下為120μA
  • 在活動模式下為390μA
• 無需變壓器第三繞組或光隔離器即可進行調節
• 在重載時以準諧振邊界模式運行
• 輕負載時以低紋波突發模式^?^ 運行
• 最小負載為全輸出的<0.5%（典型值）
• 使用單個外部電阻器設置VOUT
• 用于外部NFET的8V柵極驅動器
• 精確EN/UVLO閾值和遲滯
• 內部補償和軟啟動
• 輸出短路保護
• 6引腳TSOT-23封裝
• 符合汽車應用類AEC-Q100標準

應用

• 隔離式電信、汽車、工業和醫療電源
• 隔離式輔助/內務處理電源

典型應用電路

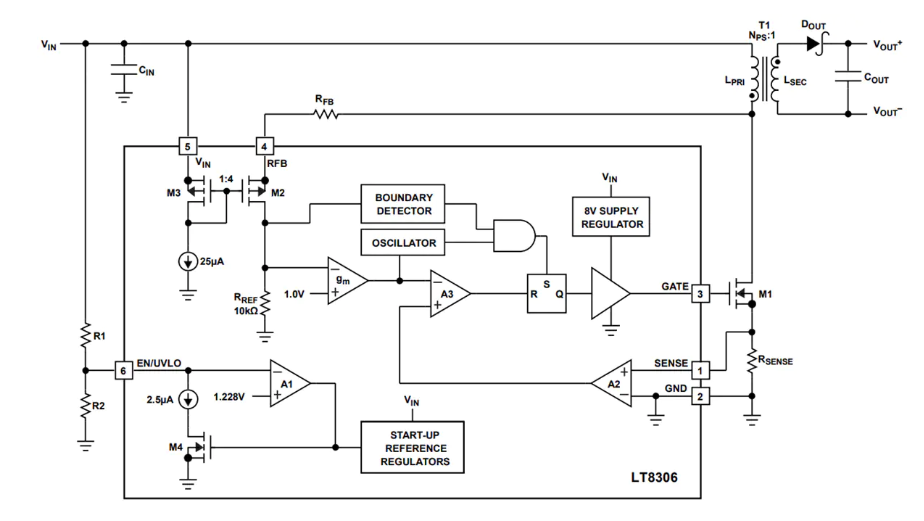

框圖

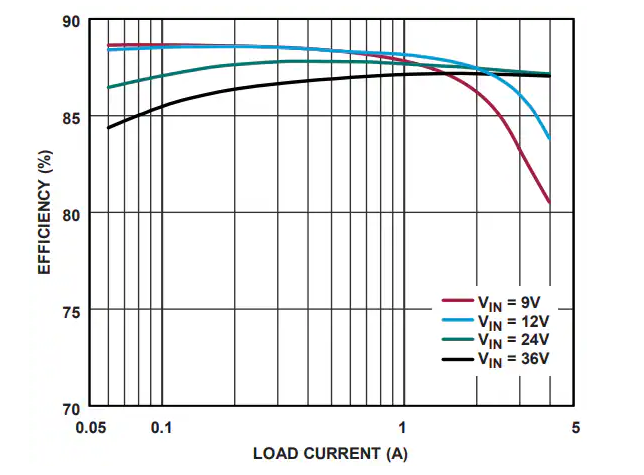

效率與負載電流
