LM73605-Q1/LM73606-Q1 系列器件是易于使用的同步降壓 DC/DC 轉換器，能夠從 3.5 V 至 36 V 的電源電壓驅動高達 5 A （LM73605-Q1） 或 6 A （LM73606-Q1） 的負載電流。LM73605-Q1/LM73606-Q1 在非常小的解決方案尺寸中提供卓越的效率和輸出精度。采用峰值電流模式控制。其他功能，如可調開關頻率、與外部時鐘同步、電源正常標志、精密使能、可調軟啟動和跟蹤，為各種應用提供了靈活易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置提高了整個負載范圍內的效率。該系列需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳布局，具有最佳的 EMI 和熱性能。保護功能包括熱關斷、輸入欠壓監視、Cycle-Cy-Cycle 電流限制和打嗝短路保護。LM73605-Q1 和 LM73606-Q1 器件引腳對引腳兼容，可輕松調節電流。
*附件：lm73605-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 2 kV
  • 器件 CDM ESD 分類等級 C5
• 可濕性側面 QFN 封裝 （WQFN）
• 低 EMI 和低開關噪聲
• 低靜態電流
  • 關斷時為 0.8 μA（典型值）
  • 空載活動模式下為 15 μA（典型值）
• 寬電壓轉換范圍：
  • t 最小 = 60 ns（典型值）
  • t OFF-MIN （最小） = 70 ns（典型值）
• 低 MOSFET 導通電阻：
  • R DS_ON_HS = 53 mΩ（典型值）
  • R DS_ON_LS = 31 mΩ（典型值）
• 可調頻率范圍：350 kHz 至 2.2 MHz
• 引腳可選的自動模式或強制 PWM 模式
• 啟動到預偏置負載、固定或可調軟啟動時間和跟蹤
• 可同步至外部時鐘、內部補償、電源正常標志和精密使能
• 逐周期電流限制、打嗝、UVLO 和熱關斷保護

參數

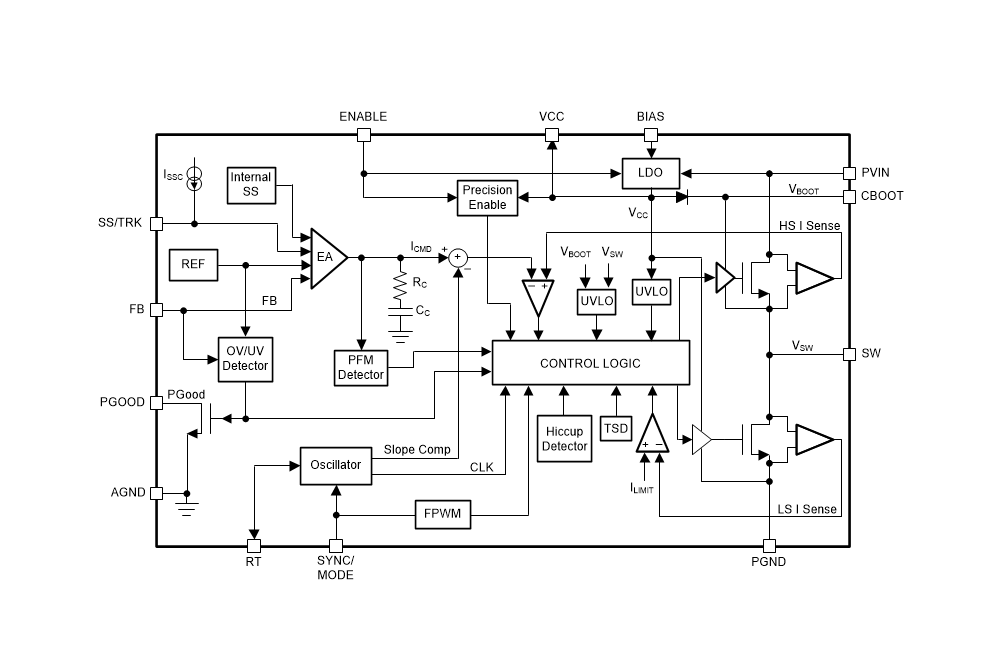

方框圖

1. 產品概述

LM73605-Q1/LM73606-Q1是一款適用于汽車和工業應用的高性能同步降壓DC-DC轉換器，分別提供最大5A（LM73605-Q1）和6A（LM73606-Q1）的連續負載電流能力。該轉換器采用AEC-Q100認證，支持寬輸入電壓范圍（3.5V至36V），具有高效率、低噪聲和低靜態電流等特點。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至36V。
• ?高效率?：高達97%的效率。
• ?低靜態電流?：在關閉模式下，靜態電流低至0.8μA；在無負載的激活模式下，靜態電流為15μA。
• ?寬輸出電壓范圍?：輸出電壓可調，最高可達輸入電壓的95%。
• ?靈活的開關頻率?：可編程開關頻率范圍從350kHz到2.2MHz，支持外部時鐘同步。
• ?多種保護功能?：包括輸入欠壓鎖定（UVLO）、過溫保護、逐周期電流限制、短路保護和hiccup模式。
• ?高精度輸出?：±1%的輸出電壓精度。
• ?小尺寸封裝?：采用30引腳WQFN濕側引腳無鉛封裝，適合高密度PCB布局。

3. 應用領域

• 汽車分布式電源應用。
• 電池供電的應用。
• 通用寬輸入電壓應用。

4. 功能描述

• ?同步整流?：集成高側和低側MOSFET，提高轉換效率。
• ?自動模式和FPWM模式?：根據負載條件自動調整工作模式，以優化效率。
• ?軟啟動和跟蹤?：支持可調軟啟動時間，以及輸出電壓跟蹤功能。
• ?內部補償?：減少外部元件數量，簡化設計。
• ?電源良好（PGOOD）標志?：用于指示輸出電壓是否正常。

5. 設計指南

文檔提供了詳細的設計指南，包括：

• ?輸出電壓設置?：通過反饋電阻分壓器調整輸出電壓。
• ?開關頻率設置?：通過連接RT引腳到地的電阻值調整開關頻率。
• ?電感器和電容器選擇?：基于負載電流、期望的紋波電流和輸出電壓選擇合適的電感器和電容器。
• ?布局建議?：優化PCB布局以減少噪聲和提高熱性能。
• ?熱設計?：提供熱阻和結溫計算方法，確保設備在安全工作范圍內運行。

6. 封裝與訂購信息

LM73605-Q1/LM73606-Q1采用30引腳WQFN封裝，提供詳細的封裝尺寸、引腳配置和訂購代碼信息。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供工程師之間的交流和TI專家的技術支持。
• ?WEBENCH? Power Designer?：支持定制設計，包括電氣和熱仿真，以及PDF報告生成。

LM73605-Q1/LM73606-Q1以其高性能、高效率和多種保護功能，成為汽車和工業應用中需要高可靠性電源管理的理想選擇。
