LM73605-Q1/LM73606-Q1 系列器件是易于使用的同步降壓 DC/DC 轉換器，能夠從 3.5 V 至 36 V 的電源電壓驅動高達 5 A （LM73605-Q1） 或 6 A （LM73606-Q1） 的負載電流。LM73605-Q1/LM73606-Q1 在非常小的解決方案尺寸中提供卓越的效率和輸出精度。采用峰值電流模式控制。其他功能，如可調開關頻率、與外部時鐘同步、電源正常標志、精密使能、可調軟啟動和跟蹤，為各種應用提供了靈活易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置提高了整個負載范圍內的效率。該系列需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳布局，具有最佳的 EMI 和熱性能。保護功能包括熱關斷、輸入欠壓監視、Cycle-Cy-Cycle 電流限制和打嗝短路保護。LM73605-Q1 和 LM73606-Q1 器件引腳對引腳兼容，可輕松調節電流。
*附件：lm73606-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類等級 2 kV
  • 器件 CDM ESD 分類等級 C5
• 可濕性側面 QFN 封裝 （WQFN）
• 低 EMI 和低開關噪聲
• 低靜態電流
  • 關斷時為 0.8 μA（典型值）
  • 空載活動模式下為 15 μA（典型值）
• 寬電壓轉換范圍：
  • t 最小 = 60 ns（典型值）
  • t OFF-MIN （最小） = 70 ns（典型值）
• 低 MOSFET 導通電阻：
  • R DS_ON_HS = 53 mΩ（典型值）
  • R DS_ON_LS = 31 mΩ（典型值）
• 可調頻率范圍：350 kHz 至 2.2 MHz
• 引腳可選的自動模式或強制 PWM 模式
• 啟動到預偏置負載、固定或可調軟啟動時間和跟蹤
• 可同步至外部時鐘、內部補償、電源正常標志和精密使能
• 逐周期電流限制、打嗝、UVLO 和熱關斷保護

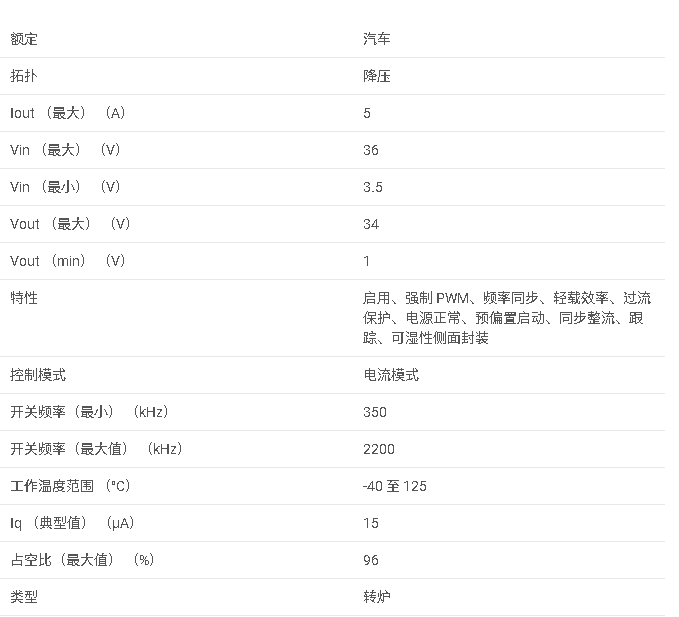

參數

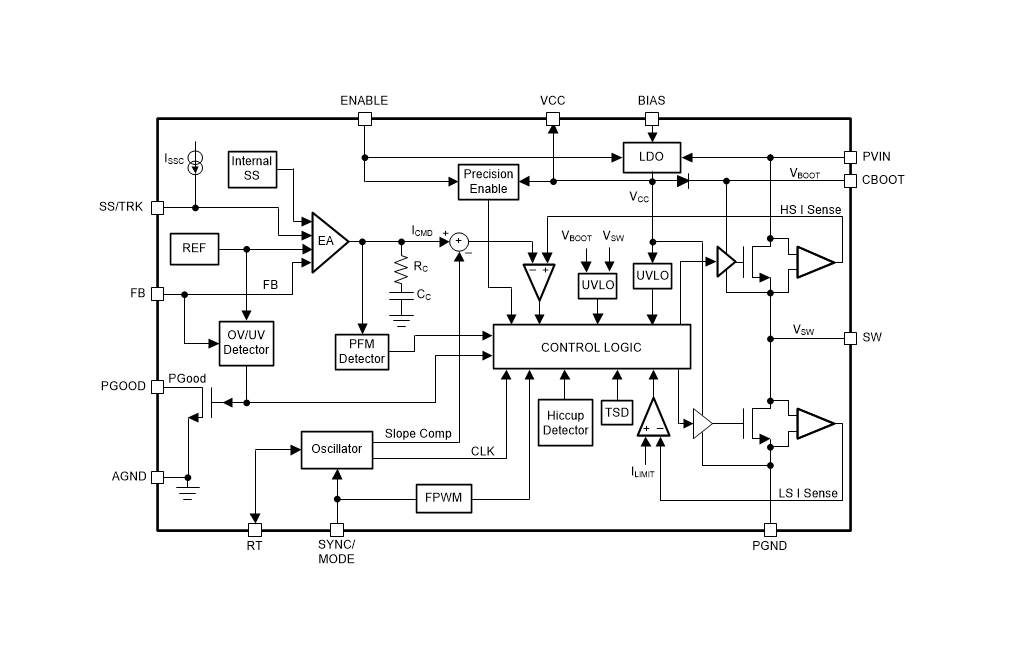

方框圖

1. 產品概述

LM73606-Q1是一款適用于汽車和工業應用的高性能同步降壓DC-DC轉換器，能夠驅動高達6A的連續負載電流。該轉換器具有寬輸入電壓范圍（3.5V至36V）、高效率、低噪聲和低靜態電流等特點，并通過了AEC-Q100認證，適用于-40°C至+125°C的環境溫度范圍。

2. 主要特性

• ?高電流能力?：最大連續負載電流6A。
• ?寬輸入電壓范圍?：3.5V至36V。
• ?高效率?：采用同步整流技術，提高效率。
• ?低靜態電流?：在關閉模式下低至0.8μA，無負載激活模式下為15μA。
• ?可調開關頻率?：頻率范圍從350kHz到2.2MHz，支持外部時鐘同步。
• ?多種保護功能?：包括輸入欠壓鎖定（UVLO）、過溫保護、逐周期電流限制、短路保護和hiccup模式。
• ?高精度輸出?：±1%的輸出電壓精度。
• ?小尺寸封裝?：30引腳WQFN濕側引腳無鉛封裝，適合高密度PCB布局。

3. 應用領域

• ?汽車分布式電源應用?：為汽車電子設備提供穩定電源。
• ?電池供電的應用?：延長電池續航時間，提高系統效率。
• ?通用寬輸入電壓應用?：適用于需要寬電壓輸入范圍的工業和商業設備。

4. 功能描述

• ?同步整流?：集成高側和低側MOSFET，減少功率損耗，提高效率。
• ?工作模式?：支持自動模式和FPWM模式，根據負載情況自動調整以優化效率。
• ?軟啟動和跟蹤?：提供可調軟啟動時間，避免啟動時的電流沖擊，并支持輸出電壓跟蹤功能。
• ?內部補償?：減少外部元件數量，簡化電路設計。
• ?電源良好（PGOOD）標志?：用于指示輸出電壓是否處于正常范圍。

5. 設計考慮

• ?輸出電壓設置?：通過反饋電阻分壓器調整輸出電壓。
• ?開關頻率選擇?：根據應用需求選擇合適的開關頻率，以平衡效率和開關損耗。
• ?外部元件選擇?：包括輸入和輸出電容器、電感器等，需根據具體應用場景進行選擇。
• ?布局與熱設計?：合理的PCB布局和熱設計對于確保轉換器的穩定工作和延長使用壽命至關重要。

6. 封裝與訂購信息

LM73606-Q1采用30引腳WQFN封裝，提供多種封裝選項和訂購代碼，以滿足不同應用需求。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供工程師之間的交流和TI專家的技術支持。
• ?WEBENCH? Power Designer?：支持定制設計，包括電氣和熱仿真，以及PDF報告生成，簡化設計流程。

LM73606-Q1以其出色的性能、靈活的配置和可靠的保護功能，成為汽車和工業應用中需要高效、穩定電源管理的理想選擇。
