智能網關IGT-DSER集成了多種PLC的原廠協議，方便實現各種PLC、智能儀表通過HTTP協議與MES等各種系統平臺通訊對接。PLC內不用編寫程序，通過網關的參數配置軟件(下載地址)配置JSON文件的字段與PLC寄存器地址等參數即可。
智能網關IGT-DSER支持POST/GET/PUT等多種方法，可同時作為HTTP協議的客戶端和服務端，支持多設備同時接入智能網關，對接局域網的HTTP服務端時無需連接外網。

IGT-DSER網關支持觸發、周期、混合等多種工作模式：周期模式是按設置的周期時間提交請求和解析返回的文件；觸發模式可配置一個或多個觸發條件，網關根據觸發條件的數據變化進行文件提交和下載解析；也可以兩種模式同時配置運行。

本案例是S7-1200/S7-1500的PLC(IP地址:192.168.2.111)，先驗證取得HTTP服務端的token后，再POST方式提交獲取數據，按JSON格式通訊，服務端返回的數據寫入到PLC寄存器。

打開智能網關的參數配置軟件(下載地址)，進入數據配置表(功能->數據轉發與平臺對接，選 HTTP-GET/POST)，根據PLC通訊地址，寄存器數量等結合用戶手冊(下載地址)的5.2章節配置相關參數。按數據配置表的 ‘任務組’ 分為 獲取token 和 提交數據 兩個組(任務組相同的值即為同一組，每組自動按上報跟下載打包成獨立的JSON文件)。

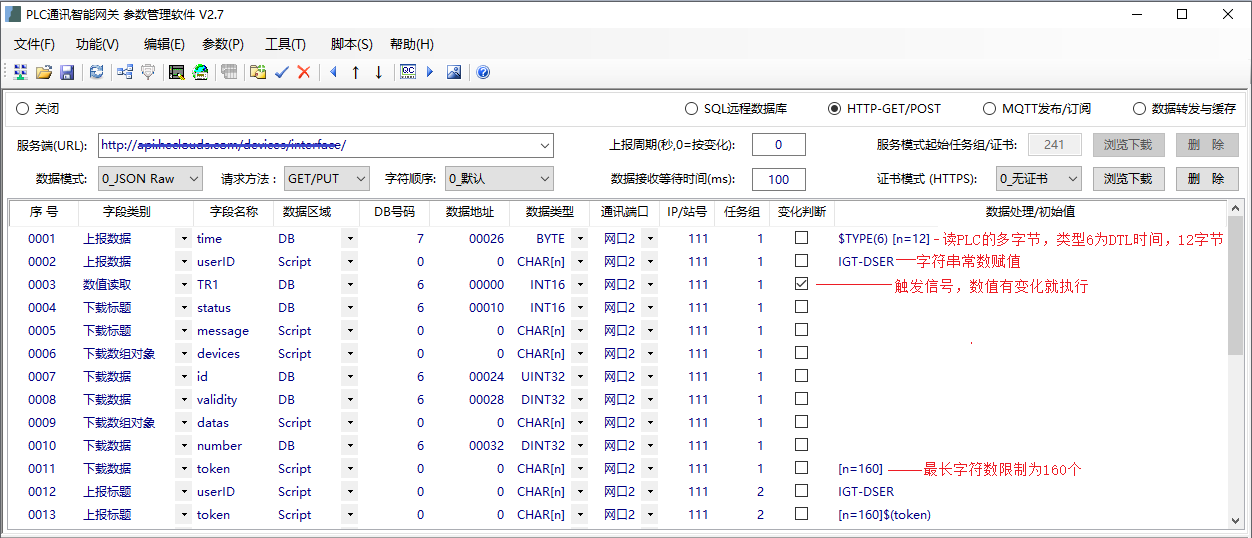

下圖是 獲取token 任務組(組號為1)的配置。‘上報xxx’為來自PLC或者智能網關內部，要打包發到HTTP服務端的數據；‘下載xxx’為來自HTTP服務端，要解析或者寫入PLC寄存器的數據。數據號 0011 為獲取到的token：

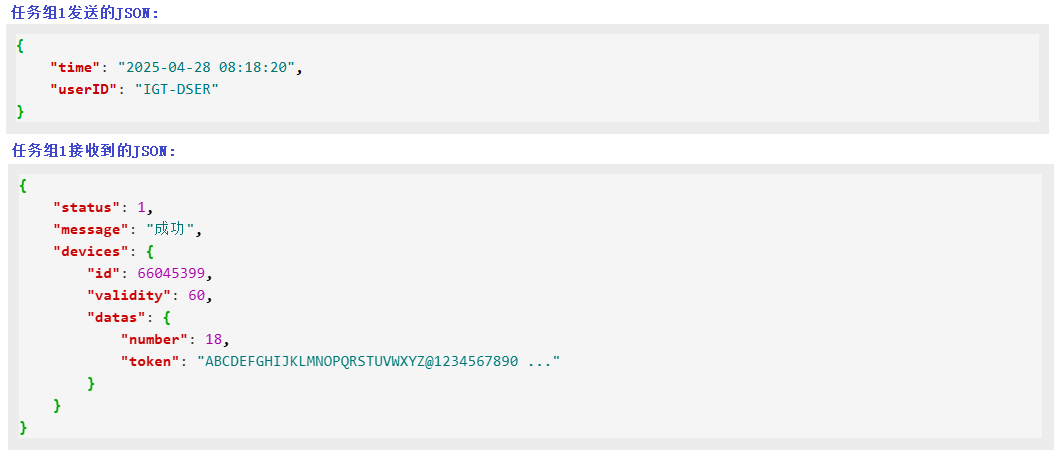

通過以上配置生成的JSON文件，以及接收的JSON文件如下：JSON格式配置舉例

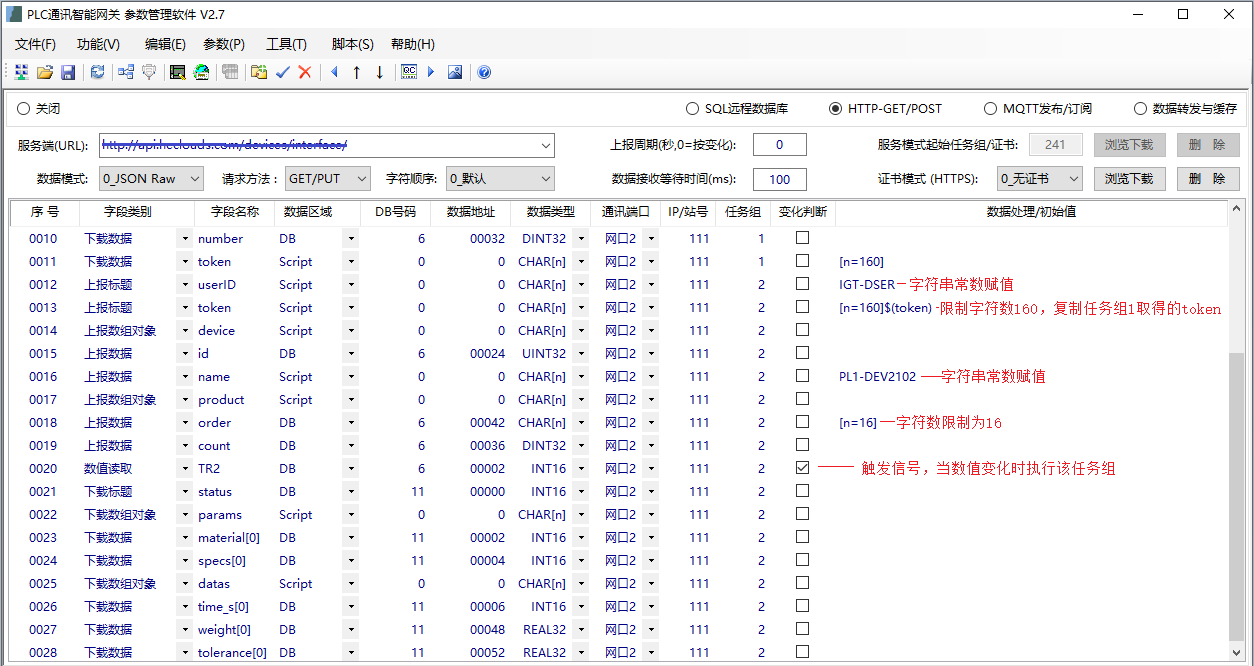

下圖是 提交數據 任務組(組號為2)的配置，數據號 0013 為任務組1獲取到的token：

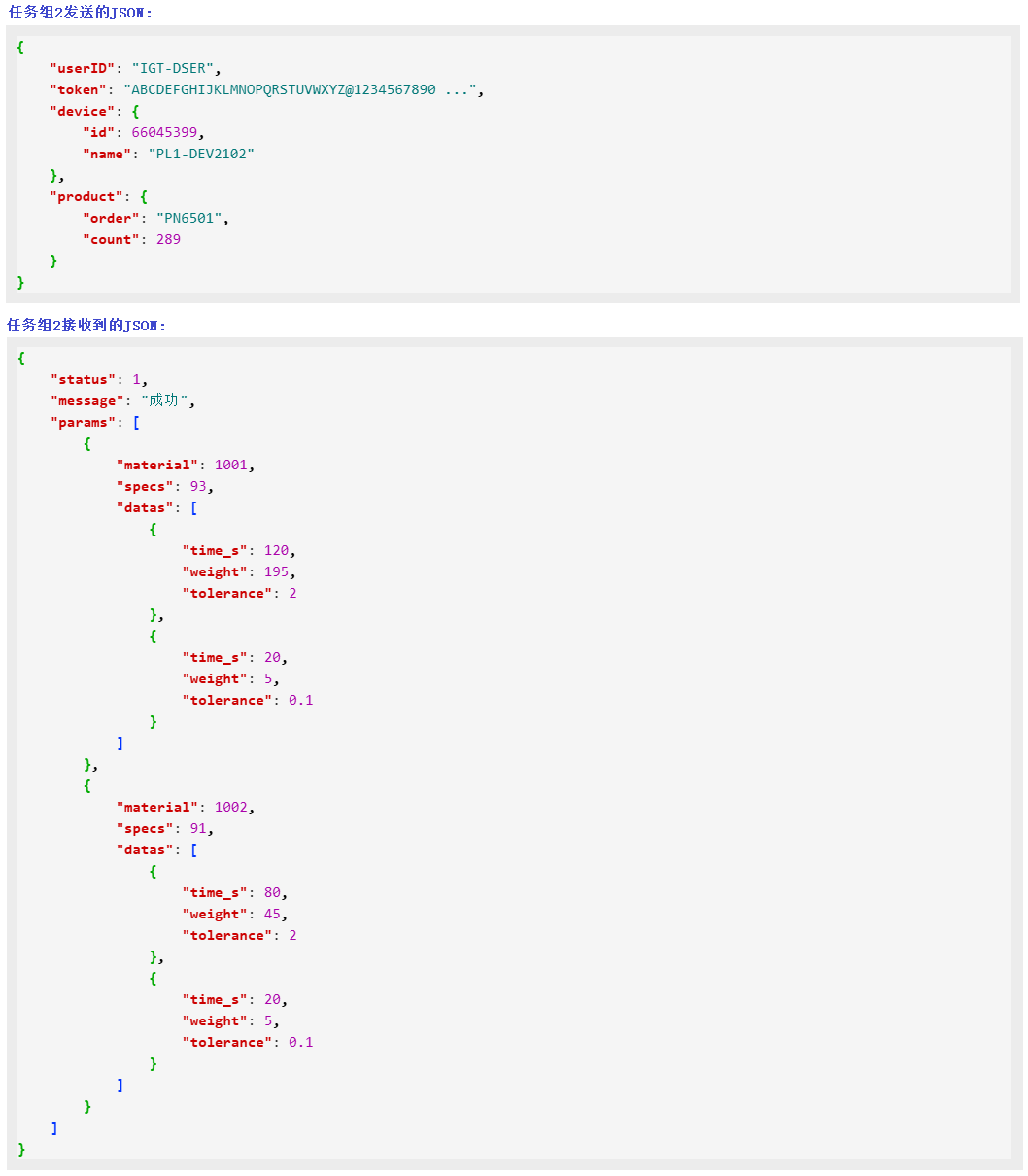

通過以上任務組2配置生成的JSON文件，以及接收的JSON文件如下：

從以上配置可以看到，通過‘?dāng)?shù)據處理/初始值’ 可以實現簡單的數據處理，還可支持更多的數據處理功能，具體如下：

1. 限定字符串的長度：當數據類型設置為字符串即CHAR[n]時，限定字符串的最大字符數，如‘[n=24]’，范圍1～128；

2. 限定小數的位數： 當數據類型設置為浮點數即REAL/LREAL時，指定小數的位數，如保留3位小數‘[.03]’，范圍01～06；

3. 對數據進行單運算符的運算：支持加減乘除和整除(+-*/),例如當前值要除以100，則輸入‘[/100]’；

4. 無符號整數類型的10進制數據轉為16進制：例如當前值12345678，輸入‘[.x]’，則轉為bc614e，輸入‘[.X]’，則轉為BC614E；

5. 觸發模式數據對接的附加條件： 例如輸入‘[==]100’，同時勾選‘變化判斷’，這樣如果該數據的當前值不等于100，即使該任務組的其它觸發條件滿足也不會執行；支持[==] 、[<>]、[<=]、[>=]共4種判斷方式；

6. 將數據轉為字符串并進行組合：例如從PLC內讀到的當前數據為100，輸入‘[#count=**pcs]’,則當前數據按count=100pcs 處理；

7. 將多種數值替換為對應的字符串：例如設置為‘[#@0=離線|1=待機|2=運行|3=故障|其它值]’時，當這行配置對應的PLC寄存器的數值≥0、≤3時，根據數值分別取字符串‘離線’‘待機’‘運行’‘故障’,超出這個范圍則替換為‘其它值’。

8. JSON字符串打包：采用MQTT或HTTP協議時，例如輸入‘${JS01}’，則將后面數據配置表中所有字段類別為‘?dāng)?shù)值讀取’、字段名稱為‘JS01’的數據按配置順序組合成一個字符串；

9. 復制其它數據的數值：例如輸入‘$(barcode)’，則該數據的數值隨數據配置表中名稱為‘barcode’的數據實時更新；

10. 根據當前行的特殊前后綴的字段名稱，初始值配置完成特定功能：

⑴. 對接數據庫時在SQL命令語句中增加條件字符串：字段類別為條件字段、字段名稱設置為‘${condition}’時在初始值輸入需要合并到SQL語句中的字符串，在自動生成SQL語句時將該字符串合并到SQL語句中。

⑵. 設備擴展參數的參數值設置，例如：字段名稱設置為‘${address}’時在此輸入‘104180050001’，則將該行數據所對應的設備的參數address設置為104180050001；

11.其它功能函數，具體如下：

⑴. 當前行數值的字節順序調整‘$EXWB(11)’，括號內第一個數字是交換高低字，第二個數字是交換高低字節，共有10、01、11三種組合，其它數值無效。

⑵. 當前行字符串的順序調整‘$SORD(1)’，括號內可設 1～6 的數字，具體含義同<字符順序>參數內的選項一一對應。

⑶. 獲取本組的設備通訊狀態值，寫入到當前行所對應的數據地址‘$RDSD()’，括號內為空。

⑷. 獲取本組的數據上報平臺對接的狀態值，寫入到當前行所對應的數據地址‘$RDSS()’，括號內為空。

除了上述西門子PLC外，網關也支持羅克韋爾(AB)、歐姆龍、三菱，以及GE、倍福、艾默生等幾乎所有PLC品牌，具體如下：

◆ FX: 三菱FX/A系列系列PLC ◆ ABM: 羅克韋爾/AB Micro系列PLC
◆ QLR: 三菱Q/L/R系列PLC(支持標簽方式) ◆ ABC: 羅克韋爾/AB Compact/Control系列
◆ OM: 歐姆龍全系列PLC(支持標簽方式) ◆ DVP: 臺達、信捷全系列PLC
◆ S72S: 西門子S7-200/Smart系列PLC ◆ FTK: 永宏/豐煒全系列PLC
◆ S734: 西門子S7-300/400系列PLC ◆ NAIS: 松下全系列PLC
◆ S71K: 西門子S7-1200/1500系列PLC ◆ KVS: 基恩士全系列PLC
◆ INO: 匯川全系列PLC ◆ LS: LG/LS全系列PLC
◆ MBS: 兼容Modbus協議的PLC、智能儀表 ◆ TPC: 豐田工機PC2/PC3系列
◆ FNC: 發那科數控/機器人的PMC系統 ◆ GE: GE PAC/PLC系統
◆ OPC: OPC UA、OPC DA協議的客戶端 ◆ BKF: 倍福PLC CX系列控制器
