LM76002/LM76003 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠從高達 60 V 的輸入驅動高達 2.5 A （LM76002） 或 3.5 A （LM76003） 的負載電流。LM76002/LM76003 在非常小的解決方案尺寸中提供卓越的效率和輸出精度。采用峰值電流模式控制。可調開關頻率、同步、FPWM 選項、電源正常標志、精密使能、可調軟啟動和跟蹤等其他功能為各種應用提供了靈活易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置可提高效率。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳布局，具有一流的 EMI （CISPR22） 和熱性能。保護功能包括輸入欠壓鎖定、熱關斷、逐周期電流限制和短路保護。LM76002/LM76003 器件采用 WQFN 30 引腳無鉛封裝，側面具有可潤濕性。
*附件：lm76003.pdf

特性

• 集成同步整流
• 輸入電壓 3.5 V 至 60 V（最大 65 V）
• 輸出電流：
  • LM76002：2.5 安培
  • LM76003：3.5 安培
• 輸出電壓 1 V 至 95% V在
• 15μA 穩壓靜態電流
• 寬電壓轉換范圍
  • t 最小 = 65 ns（典型值）
  • t OFF-MIN （最小） = 95 ns（典型值）
• 系統級功能
  • 與外部時鐘同步
  • 電源正常標志
  • 精確啟用
  • 可調軟啟動（默認 6.3 ms）
  • 電壓跟蹤能力
• 引腳可選的 FPWM作
• 可調頻率范圍：300 kHz 至 2.2 MHz
• 輕負載架構 （PFM） 下的高效率
• 保護功能
  • 逐周期電流限制
  • 帶打嗝模式的短路保護
  • 過熱熱關斷保護

參數

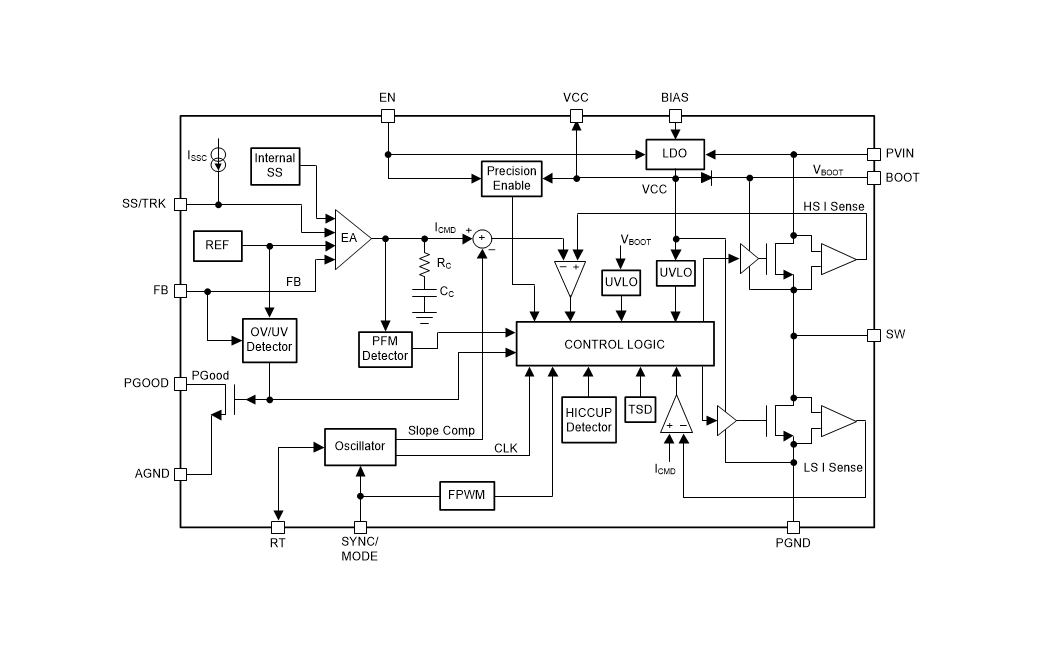

方框圖

1. 產品概述

LM76003是一款易于使用的同步降壓DC-DC轉換器，支持3.5V至60V的寬輸入電壓范圍，并提供高達3.5A的負載電流能力。該轉換器采用峰值電流模式控制，具有高效率、高精度和小尺寸的特點，適用于汽車、電信、資產管理等多種應用領域。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至60V（最大值65V），適用于多種電源環境。
• ?高輸出電流?：LM76003版本支持高達3.5A的負載電流。
• ?高效率?：采用同步整流技術，提高轉換效率。
• ?靈活的操作模式?：支持連續導通模式（CCM）、斷續導通模式（DCM）和強制脈沖寬度調制（FPWM）模式。
• ?全面的保護功能?：包括過流保護、短路保護（帶打嗝模式）、過溫熱關斷保護等。
• ?同步時鐘功能?：可與外部時鐘同步，方便多相并聯應用。
• ?小尺寸封裝?：采用30引腳WQFN無引腳封裝，尺寸緊湊。

3. 應用領域

• ?汽車應用?：如攝像頭、信息娛樂系統和混合動力/電動汽車。
• ?電信基礎設施?：為基站和其他通信設備提供穩定電源。
• ?資產管理?：如視頻監控系統和可編程邏輯控制器。

4. 功能描述

• ?峰值電流模式控制?：實現快速瞬態響應和穩定的輸出電壓。
• ?軟啟動功能?：防止啟動時的過沖電流，支持外部軟啟動電容。
• ?輸出電壓跟蹤?：支持輸出電壓與外部電壓斜坡跟蹤。
• ?靈活的使能控制?：通過EN引腳和UVLO（欠壓鎖定）系統實現靈活的電源管理。
• ?內部補償?：減少外部元件數量，簡化設計。

5. 設計考慮

• ?輸出電壓設置?：通過外部電阻分壓器設置輸出電壓。
• ?電感選擇?：根據負載電流和紋波要求選擇合適的電感值。
• ?輸出電容?：選擇合適的電容值和ESR（等效串聯電阻），以滿足穩定性和紋波要求。
• ?布局與熱設計?：合理的PCB布局和有效的熱設計對于確保轉換器的性能至關重要。

6. 封裝與訂購信息

LM76003提供30引腳WQFN封裝選項，具體封裝尺寸和訂購信息請參考數據手冊中的封裝選項附錄。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供工程師之間的交流和TI專家的技術支持。
• ?WEBENCH? Power Designer?：支持定制設計，簡化設計流程，并提供實時定價和組件可用性信息。

LM76003以其寬輸入電壓范圍、高輸出電流和全面的保護功能，成為多種應用領域中電源管理的理想選擇。
