LM76002-Q1/LM76003-Q1 穩壓器是一款易于使用的同步降壓 DC-DC 轉換器，能夠從高達 60 V 的輸入驅動高達 2.5 A （LM76002-Q1） 或 3.5 A （LM76003-Q1） 的負載電流。LM76002-Q1/LM76003-Q1 在非常小的解決方案尺寸中提供卓越的效率和輸出精度。采用峰值電流模式控制。可調開關頻率、同步、FPWM 選項、電源正常標志、精密使能、可調軟啟動和跟蹤等其他功能為各種應用提供了靈活易用的解決方案。輕負載時的自動頻率折返和可選的外部偏置可提高效率。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳布局，具有一流的 EMI （CISPR25） 和熱性能。保護功能包括輸入欠壓鎖定、熱關斷、逐周期電流限制和短路保護。LM76002-Q1/LM76003-Q1 器件采用 WQFN 30 引腳無鉛封裝，具有可潤濕側翼。
*附件：lm76002-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
• 集成同步整流
• 輸入電壓 3.5 V 至 60 V（最大 65 V）
• 輸出電壓 1 V 至 95% V在
• 15μA 穩壓靜態電流
• 寬電壓轉換范圍
  • t 最小 = 65 ns（典型值）
  • t OFF-MIN （最小） = 95 ns（典型值）
• 系統級功能
  • 與外部時鐘同步
  • 電源正常標志
  • 可調軟啟動（默認 6.3 ms）
• 引腳可選的 FPWM作
• 可調頻率范圍：300 kHz 至 2.2 MHz
• 輕負載架構 （PFM） 下的高效率
• 保護功能
  • 逐周期電流限制
  • 帶打嗝模式的短路保護
  • 過熱熱關斷保護

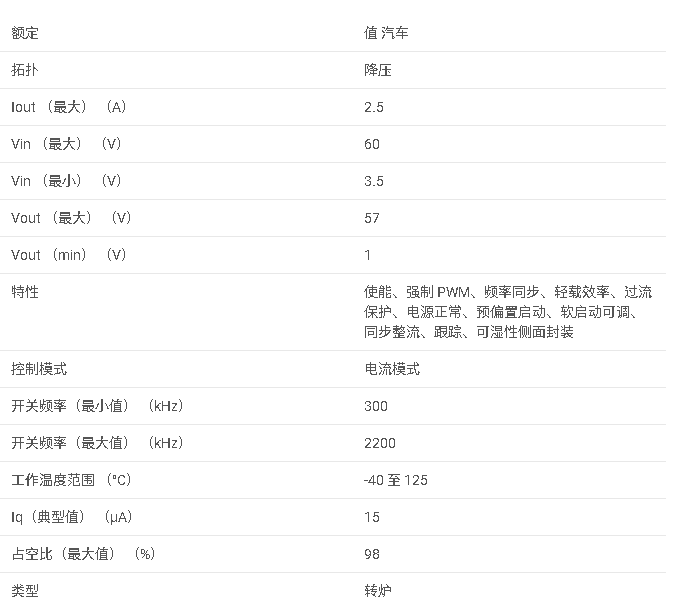

參數

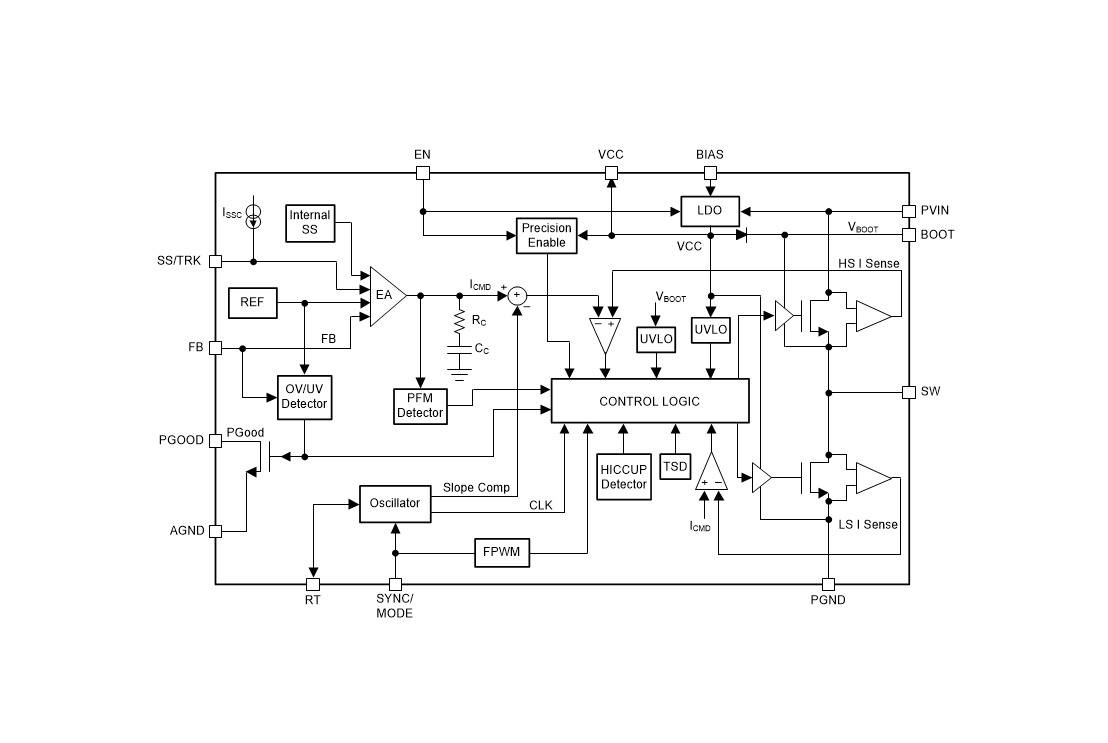

方框圖

1. 產品概述

LM76002-Q1/LM76003-Q1是一款適用于汽車電子的高性能同步降壓DC-DC轉換器，提供2.5A（LM76002-Q1）或3.5A（LM76003-Q1）的連續負載電流能力。該轉換器采用AEC-Q100認證，支持寬輸入電壓范圍（3.5V至60V），適用于各種汽車應用，如攝像頭、信息娛樂系統、混合動力和電動汽車等。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至60V（最大65V）。
• ?高性能?：高達95%的效率，低靜態電流（15μA）。
• ?多保護功能?：過溫保護、短路保護（帶自動重啟的hiccup模式）、循環限流等。
• ?靈活的設計選項?：可調開關頻率、同步功能、FPWM模式、電源良好標志、精確使能、可調軟啟動和跟蹤功能。
• ?小尺寸封裝?：WQFN 30引腳無鉛封裝，適合高密度PCB布局。

3. 應用領域

• 商業車輛攝像頭應用。
• 信息娛樂和儀表板集群。
• 混合動力和電動汽車。

4. 功能描述

• ?同步整流?：提高轉換效率，減少熱量產生。
• ?峰值電流模式控制?：快速瞬態響應，簡化環路補償設計。
• ?軟啟動和跟蹤?：通過外部電容設置軟啟動時間，支持輸出電壓跟蹤功能。
• ?可編程開關頻率?：通過單個電阻調整開關頻率，優化效率和濾波要求。
• ?電源良好（PGOOD）輸出?：指示輸出電壓是否在正常范圍內。

5. 設計指南

文檔提供了詳細的設計指南，包括：

• ?輸出電壓設置?：通過反饋電阻分壓器調整輸出電壓。
• ?電感器和電容器選擇?：基于負載電流和期望的紋波電流選擇合適的電感器和輸出電容器。
• ?布局建議?：優化PCB布局以減少噪聲和提高熱性能。
• ?熱設計?：提供熱阻和結溫計算方法，確保設備在安全工作范圍內運行。

6. 封裝與訂購信息

LM76002-Q1/LM76003-Q1采用WQFN 30引腳封裝，提供詳細的封裝尺寸、引腳配置和訂購代碼信息。

7. 社區資源與支持

• ?TI E2E?支持論壇?：提供工程師之間的交流和TI專家的技術支持。
• ?WEBENCH? Power Designer?：支持定制設計，包括電氣和熱仿真，以及PDF報告生成。

LM76002-Q1/LM76003-Q1以其高性能、高效率和多種保護功能，成為汽車電子和其他需要高可靠性電源管理的應用的理想選擇。
