TPS565208 是一款簡單易用的 5A 同步降壓轉換器，采用 SOT-23 封裝。

該器件經過優化，以最少的外部元件數量運行，并經過優化，可實現低待機電流。

該開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，可提供快速瞬態響應，無需外部補償元件。D-CAP2? 還允許使用低等效串聯電阻 （ESR） 特種聚合物電容器和陶瓷電容器。
*附件：tps565208.pdf

TPS565208 采用 6 引腳 1.6mm × 2.9mm SOT （DDC） 封裝，工作在 –40°C 至 125°C 結溫范圍內。

特性

• 5A 最大輸出電流
• 集成 31mΩ 和 16mΩ FET
• 具有快速瞬態響應的 D-CAP2? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• Continuous Current 模式
• 500kHz 開關頻率
• 小于 1 μA 的低關斷電流
• 1% 反饋電壓精度
• 從預偏置輸出電壓啟動
• 逐周期電流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0 ms

參數

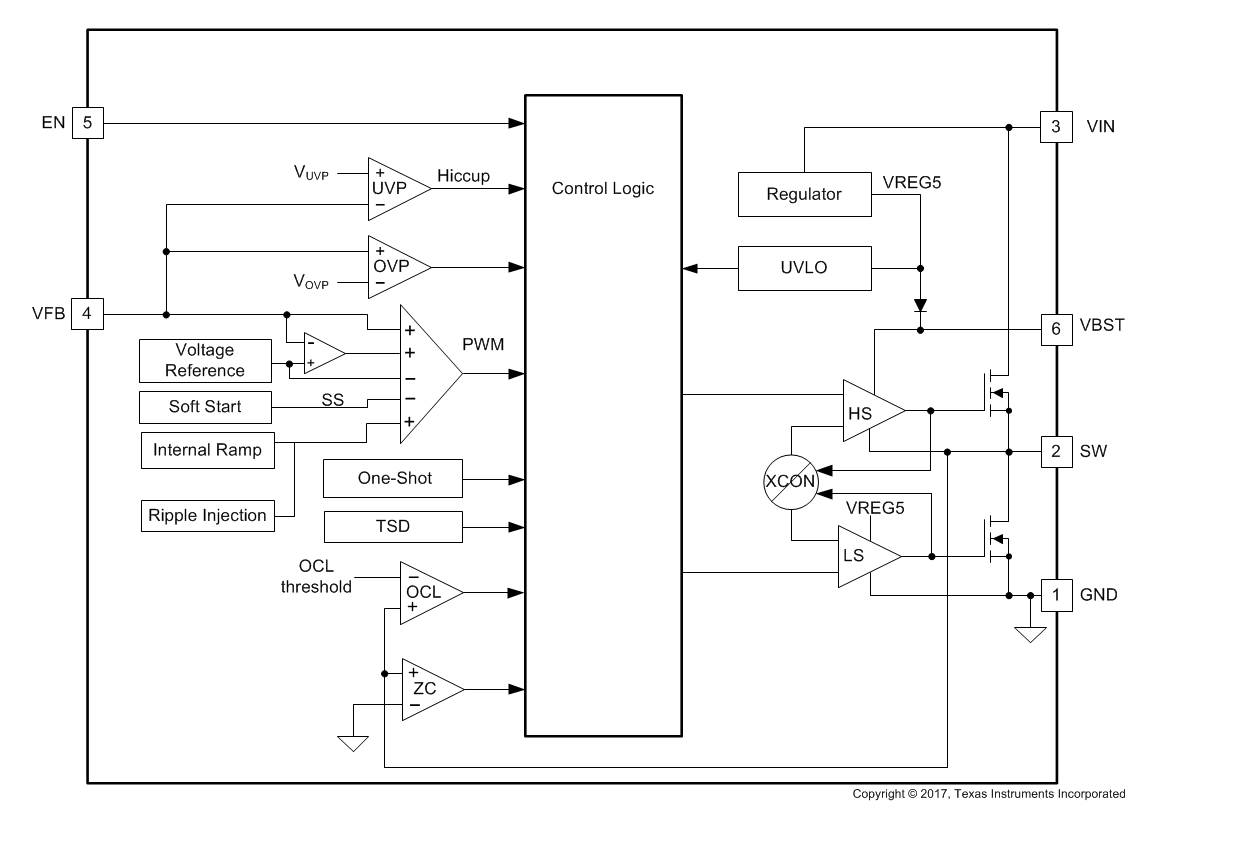

方框圖

1. 產品概述

TPS565208是一款高效率、易于使用的5A同步降壓DC/DC轉換器，適用于4.5V至17V的輸入電壓范圍，輸出電壓可調至0.76V至7V。該轉換器采用SOT-23封裝，具有小尺寸、低待機電流和快速瞬態響應的特點，特別適用于數字電視電源、高清藍光播放器、網絡家庭終端等應用。

2. 主要特性

• ?高電流輸出?：最大輸出電流可達5A。
• ?寬輸入電壓范圍?：支持4.5V至17V的輸入電壓。
• ?輸出電壓可調?：通過外部電阻分壓器靈活設置輸出電壓。
• ?D-CAP2?模式控制?：提供快速瞬態響應，無需外部補償組件。
• ?低待機電流?：關機電流小于1μA，適合低功耗應用。
• ?固定頻率?：500kHz的固定開關頻率，簡化設計。
• ?保護功能?：包括過流保護（打嗝模式）、非鎖定欠壓保護（UVP）和熱關斷保護（TSD）。

3. 應用領域

• ?數字電視電源?
• ?高清藍光播放器?
• ?網絡家庭終端?
• ? 數字機頂盒（STB） ?
• ?監控系統?

4. 功能描述

• ?D-CAP2?模式控制?：結合自適應導通時間控制和內部補償電路，實現偽固定頻率和低ESR電容支持。
• ?軟啟動?：內部集成1.0ms軟啟動功能，支持從預偏置輸出電壓啟動。
• ?過流保護?：采用循環電流限制和打嗝模式過流保護，防止損壞。
• ? 欠壓保護（UVP） ?：監測內部調節器電壓，低電壓時自動關斷。
• ? 熱關斷（TSD） ?：溫度超過閾值時自動關斷，防止過熱損壞。

5. 設計要點

• ?輸出電壓設置?：使用電阻分壓器設置輸出電壓，需考慮分壓器電阻的精度和噪聲敏感性。
• ?輸出濾波器設計?：選擇合適的電感和電容值，以滿足輸出電壓紋波和瞬態響應要求。
• ?輸入電容選擇?：推薦使用大于10μF的陶瓷電容作為輸入解耦電容，可選擇添加0.1μF電容進行高頻濾波。
• ?自舉電容?：在VBST和SW引腳之間連接0.1μF陶瓷電容，確保高側MOSFET門極驅動正常。

6. 封裝與訂購信息

TPS565208采用6引腳SOT-23（DDC）封裝，提供多種訂購選項，具體封裝尺寸、引腳配置和訂購信息請參考數據手冊中的封裝選項附錄。

7. 社區資源與支持

• ?TI E2E?在線社區?：提供技術交流、問題解答和設計幫助。
• ?WEBENCH? Power Designer?：支持定制電源設計，簡化設計流程。

8. 附加信息

• ?文檔更新通知?：可通過TI官網注冊接收文檔更新通知。
• ?靜電放電（ESD）警告?：在處理和組裝過程中需遵守ESD防護規范。
