LV14360 是一款具有集成高側 MOSFET 的 60V、3A 降壓穩壓器。該器件具有 4.3 V 至 60 V 的寬輸入范圍，適用于從工業到汽車的各種應用，用于非穩壓電源的電源調節。在睡眠模式下，穩壓器的靜態電流為 300 μA，適用于電池供電系統。關斷模式下的 1μA 超低電流可進一步延長電池壽命。寬可調開關頻率范圍允許優化效率或外部元件尺寸。內部環路補償意味著用戶無需繁瑣的環路補償設計任務。這也最大限度地減少了設備的外部組件。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。該器件還具有內置保護功能，例如逐周期電流限制、熱感應和因功率耗散過大而導致的關斷，以及輸出過壓保護。

LV14360 采用 8 引腳、4.89mm × 3.9mm HSOIC 封裝，并帶有外露焊盤以實現低熱阻。
*附件：lv14360.pdf

特性

• 4.3V 至 60V 輸入范圍
• 3A 連續輸出電流
• 300μA 工作靜態電流
• 155mΩ 高側 MOSFET
• 電流模式控制
• 可調開關頻率：200 kHz 至 2 MHz
• 與外部時鐘的頻率同步
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• 1μA 關斷電流
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC

參數

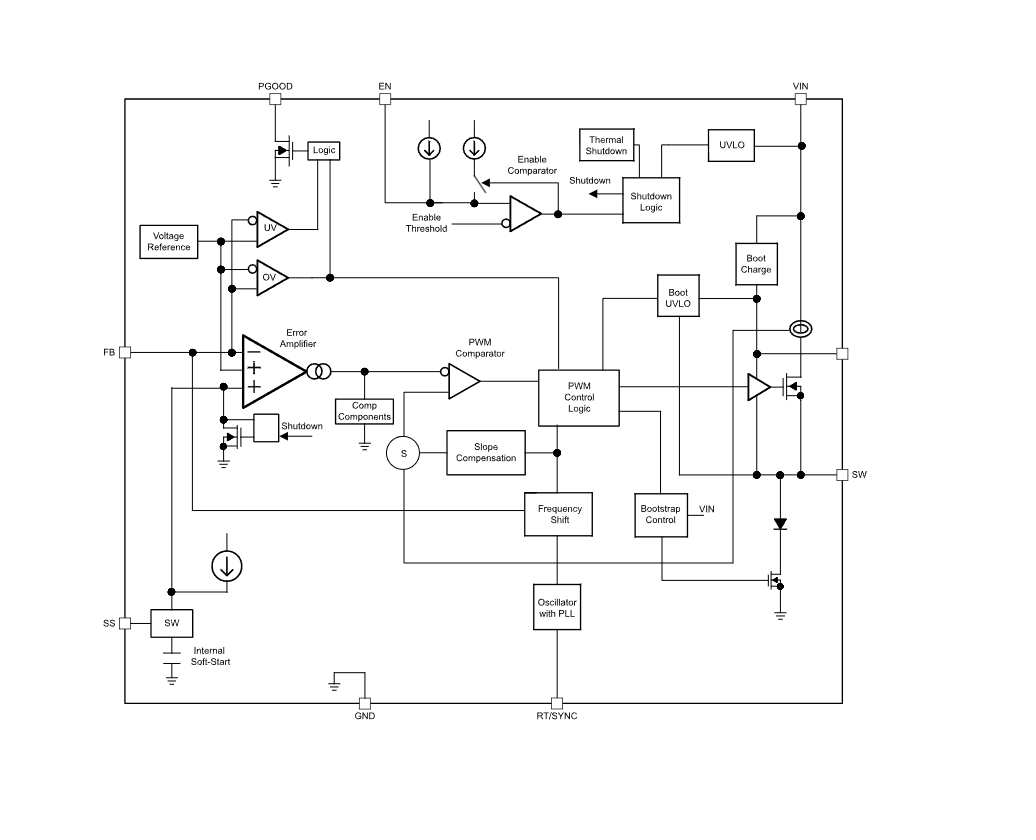

方框圖

1. 概述

LV14360是一款60V、3A的降壓型轉換器，具有高輕載效率。它集成了高側MOSFET，適用于工業電源、通信設備及通用寬輸入電壓調節等多種應用。

2. 主要特性

• ?輸入電壓范圍?：4.3V至60V
• ?輸出電流?：連續3A
• ?靜態電流?：300μA（休眠模式），1μA（關機模式）
• ?高側MOSFET?：155m?（典型）
• ?控制方式?：電流模式控制
• ?開關頻率?：可調范圍200kHz至2MHz，可同步至外部時鐘
• ?保護功能?：過熱、過壓、短路保護
• ?封裝?：8引腳HSOIC with PowerPAD?

3. 功能描述

3.1 固定頻率峰值電流模式控制

LV14360采用固定頻率峰值電流模式控制，通過調整峰值電流命令實現準確的DC電壓調節。內部環路補償減少了外部組件的數量，簡化了設計。

3.2 斜坡補償

添加斜坡補償以防止占空比大于50%時的次諧波振蕩。

3.3 休眠模式

在輕載電流下，LV14360進入休眠模式以提高效率，減少開關和柵極驅動損耗。

3.4 低壓差操作和自舉電壓

集成自舉電壓調節器，通過BOOT和SW引腳之間的小電容提供高側MOSFET的柵極驅動電壓。

3.5 可調輸出電壓

通過反饋分壓器設置輸出電壓，內部電壓參考產生精確的0.75V（典型）電壓。

3.6 使能和可調欠壓鎖定

通過EN引腳控制使能，支持可調輸入電壓欠壓鎖定（UVLO）。

3.7 外部軟啟動

LV14360S版本具有外部軟啟動引腳，可通過連接外部電容設置可編程輸出上升時間。

3.8 開關頻率和同步

開關頻率可通過RT引腳上的電阻編程，或同步至250kHz至2MHz范圍內的外部時鐘。

3.9 電源良好（PGOOD）

LV14360P版本具有內置電源良好標志，用于指示輸出電壓是否在調節范圍內。

3.10 過電流和短路保護

通過逐周期電流限制和頻率折返保護防止過電流和短路條件。

3.11 過壓保護

內置輸出過壓保護（OVP）電路，在故障恢復或強卸載瞬態時最小化電壓過沖。

3.12 熱關斷

內部熱關斷保護在結溫超過170°C時關閉高側MOSFET。

4. 應用電路設計

LV14360只需少量外部組件即可實現從寬電壓范圍電源到固定輸出電壓的轉換。設計過程包括選擇輸出電感、輸出電容、肖特基二極管和輸入電容等組件。

5. 布局指南

布局對電源轉換性能、熱性能和EMI生成至關重要。指南包括反饋網絡、輸入旁路電容、電感、輸出電容和自舉電容的布局建議。

6. 封裝與訂購信息

LV14360提供8引腳HSOIC with PowerPAD?封裝選項，具有不同的材料類型和RoHS狀態。

7. 文檔與支持

TI提供詳細的數據手冊、應用筆記和支持論壇，幫助用戶進行設計和故障排除。

通過以上總結，可以全面了解LV14360降壓轉換器的主要特性、功能、應用電路設計和支持資源。
