TPS543C20采用內部補償?shù)?a target="_blank">仿真峰值電流模式控制，以及用于 EMI 敏感型 POL 的時鐘同步固定頻率調制器。內部積分器和直接放大斜坡跟蹤環路消除了在寬頻率范圍內進行外部補償?shù)男枨?，從而使系統設計靈活、密集和簡單?？蛇x的 API 和體制動分別通過顯著減少下沖和過沖來幫助改善瞬態性能。具有低損耗開關功能的集成 NexFET? MOSFET 有助于提高效率，并在 5 mm × 7 mm PowerStack? 封裝中提供高達 40 A 的電流，并帶有布局友好的導熱墊。兩個 TPS543C20 器件可以堆疊在一起，以提供高達 80A 的負載點。
*附件：tps543c20.pdf

特性

• 內部補償高級電流模式控制 40A POL
• 輸入電壓范圍：4 V 至 14 V
• 輸出電壓范圍：0.6 V 至 5.5 V
• 具有無損低側電流感應功能的集成 3/0.9mΩ 堆疊式 NexFET? 功率級
• 固定頻率 - 與外部時鐘同步和/或同步輸出
• 引腳搭接可編程開關頻率
  • 300 kHz 至 2 MHz（獨立）
  • 300 kHz 至 1 MHz，可堆疊
• 堆棧 2× 電流共享、電壓共享和 CLK 同步，電流共享電流高達 80 A
• 引腳搭接可編程基準電壓范圍為 0.6 V 至 1.1 V，精度為 0.5%
• 差分遙感
• 安全啟動至預偏置輸出
• 高精度打嗝電流限制
• 異步脈沖注入 （API） 和車身制動
• 具有 0.5mm 間距和單個導熱墊的 40 引腳、5mm × 7mm LQFN 封裝

參數

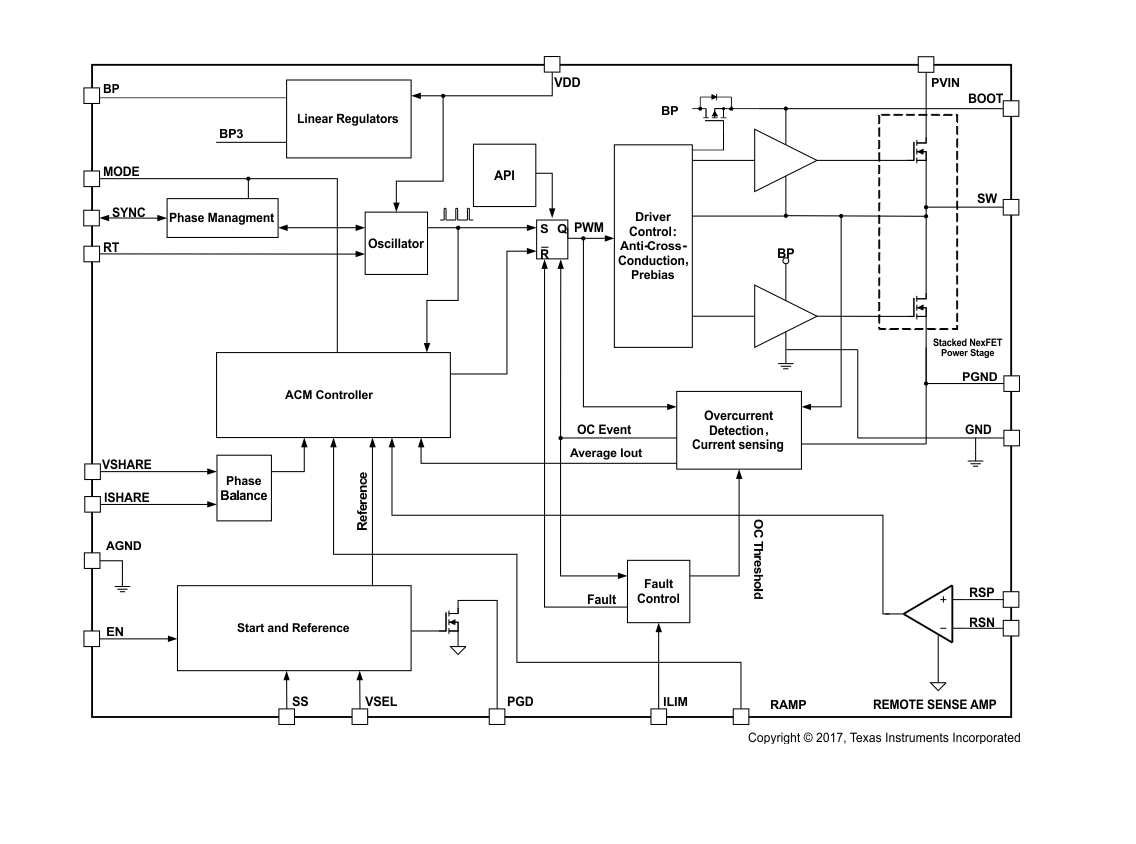

方框圖

1. 概述

TPS543C20是一款高性能、40-A輸出電流的同步降壓轉換器，適用于無線和有線通信基礎設施設備、企業服務器、交換機、路由器、企業存儲、SSD以及ASIC、SoC、FPGA、DSP核心和I/O電源軌等應用。該轉換器集成了3/0.9-mΩ堆疊的NexFET?功率級，具有自適應內部補償、固定頻率、可同步外部時鐘等功能。

2. 主要特性

• ?輸入電壓范圍?：4V至14V
• ?輸出電壓范圍?：0.6V至5.5V
• ?集成功率級?：3/0.9-mΩ堆疊NexFET?，具有無損低側電流檢測
• ?固定頻率?：可同步至外部時鐘，支持300kHz至2MHz的切換頻率
• ?可編程開關頻率?：通過引腳配置，獨立設備支持300kHz至2MHz，堆疊設備支持300kHz至1MHz
• ?可編程參考電壓?：通過引腳配置，提供0.6V至1.1V的參考電壓，精度為0.5%
• ?遠程差分感測?：支持高精度輸出電壓感測
• ?安全啟動?：支持預偏置輸出安全啟動
• ?高精度限流保護?：具有Hiccup電流限制功能
• ?增強瞬態性能?：支持異步脈沖注入（API）和體二極管制動
• ?封裝?：40引腳、5mm×7mm LQFN封裝，帶有0.5mm間距和單個熱焊盤

3. 功能描述

3.1 自適應內部補償

采用內部補償?shù)?a href="http://m.xsypw.cn/analog/" target="_blank">模擬峰值電流模式控制，無需外部補償元件，簡化了系統設計并提高了穩定性。

3.2 同步與堆疊能力

支持與外部時鐘同步，并可通過堆疊配置實現高達80A的輸出電流，同時保持電壓和電流共享。

3.3 遠程差分感測

通過RSP和RSN引腳實現遠程差分感測，提高了輸出電壓的精度和穩定性，特別是在長距離或高噪聲環境下。

3.4 安全啟動與預偏置輸出

具有安全啟動功能，可防止在預偏置輸出條件下?lián)p壞敏感負載。通過逐漸增加低側MOSFET的導通時間，實現平滑的啟動過程。

3.5 保護和監測功能

• ?過流保護?：具有周期性的過流限制和Hiccup模式保護。
• ?過壓/欠壓保護?：監測輸出電壓，并在過壓或欠壓條件下關閉轉換器。
• ?熱關斷?：內置熱傳感器，在結溫超過閾值時關閉轉換器。
• ?電源良好（PG）信號?：提供開漏電源良好輸出，指示輸出電壓是否在目標范圍內。

4. 應用設計

• ?輸出電壓設置?：通過VSEL引腳配置內部參考電壓，從而設置輸出電壓。
• ?軟啟動時間?：通過SS引腳配置軟啟動時間，以控制啟動時的涌流。
• ?輸入和輸出電容?：需要選擇合適的輸入和輸出電容以減小紋波和提供足夠的去耦。
• ?布局考慮?：應遵循布局指南，以最小化噪聲耦合并提高熱性能。

5. 封裝與訂購信息

TPS543C20提供LQFN-CLIP封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記和設計工具，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
