      TPS543C20 3.5V 至 14V 輸入（4V 至 22V 偏置）、35A 同步降壓 SWIFT 轉換器

      數據：

      描述

      TPS543C20采用內部補償的仿真峰值電流模式控制方式，具有適用于EMI敏感型POL的時鐘同步固定頻率調制器。內部積分器和直接放大式斜坡跟蹤環路在較寬頻率范圍內消除了對外部補償的需求，從而使用系統設計具有靈活，密集和簡單的特點。可選的API和體制動功能有助于分別通過顯著減少下沖和過沖來提高瞬態性能。具有低損耗開關特性的集成式NexFET?MOSFET有助于提高效率和提供高達40A的輸出電流（采用5mm×7mm的PowerStack?封裝，帶有方便布局的散熱墊） 。兩個TPS543C20器件可以堆疊在一起，以便提供高達80A的負載點。

      特性

      • 內部補償高級電流模式控制40A POL
      • 輸入電壓范圍：4V至16V
      • 輸出電壓范圍：0.6V至5.5V
      • 集成3 /0.9mΩ堆疊式NexFET?功率級，帶有無損低側電流檢測功能
      • 固定頻率 - 同步到外部時鐘和/或同步輸出
      • 可通過引腳搭接進行編程的開關頻率
        • 獨立模式下為300kHz至2MHz
        • 堆疊模式下為300kHz至1MHz
      • 通過雙倍堆疊實現高達80A負載，并具有電流共享，電壓共享和CLK同步功能
      • 可通過引腳搭接進行編程的基準電壓介于0.6V至1.1V之間，精度達0.5％
      • 差分遙感
      • 安全啟動至預偏置輸出電壓
      • 高精度打嗝電流限制
      • 異步脈沖注入（API）和體制動
      • 40引腳5mm×7mm LQFN封裝，具有0.5mm間距和單個散熱墊
      • 使用TPS543C20并借助WEBENCH ?電源設計器創建定設計方案

      <小>所有商標是其相應所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS543C20 TPS53353 TPS53355 TPS543B20 TPS544C25 TPS548B22 TPS548D22 TPS56221
      4 ? ? 1.5 ? ? 1.5 ? ? 4 ? ? 4.5 ? ? 1.5 ? ? 1.5 ? ? 4.5 ? ?
      16 ? ? 15 ? ? 15 ? ? 19 ? ? 18 ? ? 18 ? ? 16 ? ? 14 ? ?
      0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.5 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5 ? ? 5.5 ? ? 5.5 ? ? 12 ? ?
      40 ? ? 20 ? ? 30 ? ? 25 ? ? 30 ? ? 25 ? ? 40 ? ? 25 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      300 ? ? 250 ? ? 250 ? ? 300 ? ? 200 ? ? 425 ? ? 425 ? ? 300 ? ?
      2000 ? ? 1000 ? ? 1000 ? ? 2000 ? ? 1000 ? ? 1050 ? ? 1050 ? ? 1000 ? ?
      4.3 ? ? 0.32 ? ? 0.32 ? ? 3 ? ? 7.7 ? ? 2 ? ? 2 ? ? 2.5 ? ?
      Adjustable Current Limit
      Enable
      Frequency Synchronization
      N/A
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Dynamic Voltage Scaling
      Enable
      Frequency Synchronization
      PMBus
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      Tracking
      UVLO Adjustable
      Voltage Margining ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Pre-Bias Start-Up
      Remote Sense
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Light Load Efficiency
      Pre-Bias Start-Up
      Synchronous Rectification ? ?
      Current Mode ? ? D-CAP ? ? D-CAP ? ? Current Mode ? ? Voltage Mode ? ? D-CAP3 ? ? D-CAP3 ? ? Voltage Mode ? ?
      70 ? ? 90 ? ? 90 ? ? 70 ? ? 80 ? ? 80 ? ? 80 ? ? 93 ? ?
      -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      LQFN-CLIP ? ? LSON-CLIP ? ? LSON-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LQFN-CLIP ? ? LSON-CLIP ? ?

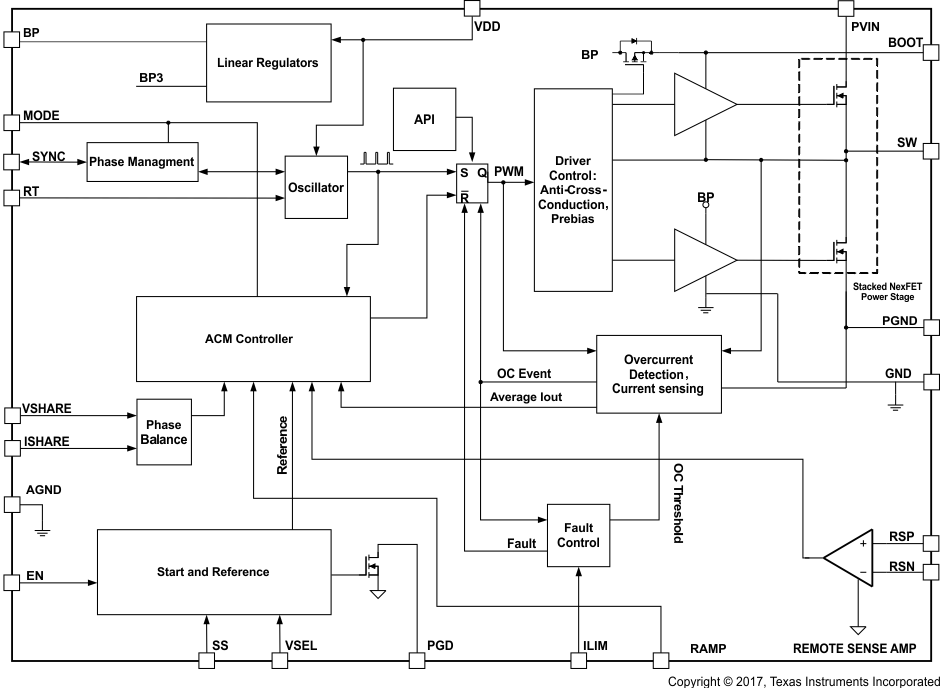

      方框圖 (1)
