TPS62136 和 TPS621361 是基于 DCS-Control? 拓?fù)涞母咝省⒁子谑褂玫耐浇祲?DC-DC 轉換器。該器件的寬輸入電壓范圍為 3V 至 17V，因此適用于多節鋰離子電池以及 12V 中間電源軌。這些器件提供 4A 的連續輸出電流。TPS62136 在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。因此，該設備非常適合需要連接待機性能的應用程序，例如超低功耗計算機。當 MODE 引腳設置為低電平時，器件的開關頻率會根據輸入和輸出電壓自動調整。這種技術稱為自動效率增強 （AEE?），可在整個作范圍內保持高轉換效率。它在 PWM 模式下提供 1% 的輸出電壓精度，因此可以設計具有高輸出電壓精度的電源。
*附件：tps62136.pdf

該器件的典型靜態電流為 18 μA。在關斷模式下，電流通常為 1 μA，輸出主動放電 TPS62136 TPS621361 時輸出電壓放電功能處于禁用狀態。

TPS62136 提供可調版本，采用 3mm x 2mm VQFN 封裝。

特性

• 輸出電壓精度 ± 1%（PWM 模式）
• 輸入電壓范圍：3 V 至 17 V
• 靜態電流 18 μA （典型值）
• 輸出電壓范圍為 0.8 V 至 12 V
• 可調軟啟動
• 強制 PWM 或 PWM/PFM作
• 強制 PWM 中的典型開關頻率為 1 MHz
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 自動效率提升 AEE?
• DCS-Control? 拓?fù)?/li>
• 提供有源輸出放電
• 可選 HICCUP 過流保護
• 電源良好輸出
• 采用 3mm x 2mm VQFN 封裝

參數

方框圖

1. 概述

TPS62136和TPS621361是基于DCS-Control?拓?fù)浣Y(jié)構的高效率、易于使用的同步降壓DC-DC轉換器。它們提供高達4A的連續輸出電流，具有寬輸入電壓范圍（3V至17V），適用于多種應用，包括標準12V電源軌、POL供電、移動電源和嵌入式計算機等。

2. 主要特性

• ?輸出電壓范圍?：0.8V至12V
• ?輸入電壓范圍?：3V至17V
• ?開關頻率?：典型值為1MHz，支持PWM和PFM模式
• ?高精度?：PWM模式下輸出電壓精度為±1%
• ?自動效率增強?：通過AEE?技術在輕載時自動進入省電模式
• ?軟啟動功能?：可調軟啟動時間，避免啟動時的浪涌電流
• ?保護特性?：包括過熱保護、過流保護（TPS62136具有HICCUP保護功能）
• ?小封裝?：3mm x 2mm VQFN封裝

3. 功能描述

3.1 DCS-Control?拓?fù)?/h3>

結合了滯回控制、電壓模式控制和電流模式控制的優點，提供了快速響應和穩定操作。

3.2 自動效率增強（AEE?）

在輕載條件下自動降低開關頻率，以提高效率。當MODE引腳置低時，設備根據輸入和輸出電壓自動調整操作模式，以在PWM和PFM模式之間切換。

3.3 精確使能輸入

允許用戶定義欠壓鎖定閾值，并可實現精確的電源排序。

3.4 輸出電壓選擇

通過VSEL引腳選擇輸出電壓，TPS62136還支持使用FB2引腳增加輸出電壓。

3.5 熱保護和軟啟動

內置熱傳感器，在結溫超過閾值時關閉設備。軟啟動功能通過SS/TR引腳實現，可控制啟動時的輸出電壓上升斜率。

4. 應用設計

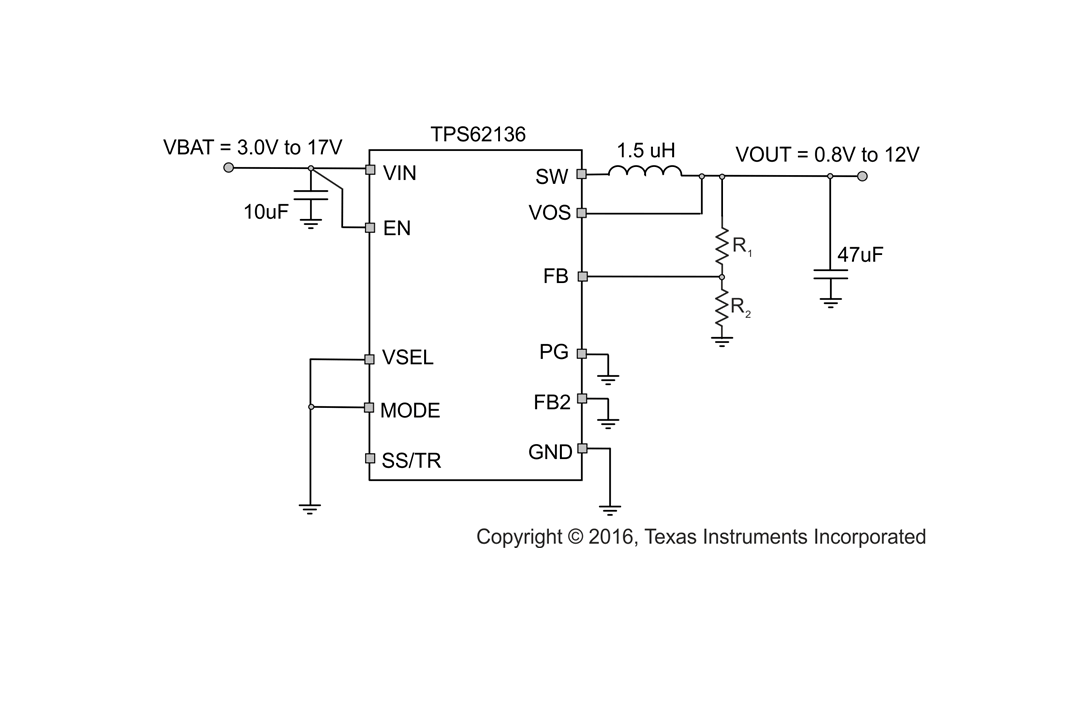

• ?輸出電壓編程?：使用電阻分壓器從VOUT到GND設置輸出電壓。
• ?外部組件選擇?：根據應用需求選擇合適的電感、輸出電容和輸入電容。
• ?布局考慮?：遵循布局指南，以最小化噪聲并優化熱性能。

5. 封裝與訂購信息

TPS62136和TPS621361提供VQFN封裝選項，具有不同的RoHS狀態和訂購狀態。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記、設計工具和社區資源，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
