TPS62135 和 TPS621351 是基于 DCS-Control? 拓撲的高效率、易于使用的同步降壓 DC-DC 轉換器。該器件的寬輸入電壓范圍為 3V 至 17V，因此適用于多節鋰離子電池以及 12V 中間電源軌。這些器件提供 4A 的連續輸出電流。TPS62135 在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。因此，該設備非常適合需要連接待機性能的應用程序，例如超低功耗計算機。當 MODE 引腳設置為低電平時，器件的開關頻率會根據輸入和輸出電壓自動調整。這種技術稱為自動效率增強 （AEE?），可在整個作范圍內保持高轉換效率。它在 PWM 模式下提供 1% 的輸出電壓精度，因此可以設計具有高輸出電壓精度的電源。
*附件：tps62135.pdf

該器件的典型靜態電流為 18 μA。在關斷模式下，電流通常為 1 μA，輸出TPS62135主動放電，而輸出電壓放電功能在 TPS621351 中處于禁用狀態。

TPS62135 提供可調版本，采用 3mm x 2mm VQFN 封裝。

特性

• 輸出電壓精度 ± 1%（PWM 模式）
• 輸入電壓范圍：3 V 至 17 V
• 靜態電流 18 μA （典型值）
• 輸出電壓范圍為 0.8 V 至 12 V
• 可調軟啟動
• 強制 PWM 或 PWM/PFM作
• 強制 PWM 中的典型開關頻率為 2.5MHz
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 自動效率提升 AEE?
• DCS-Control? 拓撲
• 提供有源輸出放電
• 可選 HICCUP 過流保護
• 電源良好輸出
• 采用 3mm x 2mm VQFN 封裝

參數

方框圖

1. 產品概述

TPS62135是一款高效率、易于使用的同步降壓DC-DC轉換器，基于DCS-Control?拓撲結構。它提供3V至17V的寬輸入電壓范圍，支持高達4A的連續輸出電流，適用于多種應用，如標準12V電源軌、連接待機要求的POL供電等。

2. 關鍵特性

• ?寬輸入電壓范圍?：3V至17V，適合多電池Li-Ion及12V中間供電軌。
• ?高效率?：在輕載時自動進入節能模式，維持全負載范圍內的高效率。
• ?高精度輸出電壓?：PWM模式下輸出電壓精度±1%。
• ?多種工作模式?：支持PWM、PFM及混合模式，可配置為強制PWM模式。
• ?豐富的保護功能?：包括過流保護、短路保護、熱關斷等。
• ?小封裝?：采用3mm×2mm的VQFN封裝，節省空間。

3. 應用領域

• ?標準12V電源軌?：為各種電子設備提供穩定的12V電源。
• ?連接待機要求的POL供電?：適用于超低功耗計算機等需要連接待機性能的設備。
• ?Li-Ion電池供電系統?：支持單節或多節Li-Ion電池供電的應用。
• ?游戲控制臺、SSD驅動器?：提供高效穩定的電源供應。

4. 功能描述

• ?DCS-Control?拓撲?：結合滯環、電壓模式和電流模式控制的優點，實現快速瞬態響應和高效率。
• ? 自動效率增強（AEE?） ?：在MODE引腳設置為低時，根據輸入輸出電壓自動調節開關頻率，提高轉換效率。
• ?精確的使能輸入?：允許用戶定義的欠壓鎖定和精確的時序控制。
• ?電源良好輸出?：PG引腳指示輸出電壓狀態，可用于多軌啟動時序控制。
• ?軟啟動/跟蹤功能?：通過SS/TR引腳實現可控的啟動斜坡和輸出電壓跟蹤。

5. 電氣特性

• ?輸入電壓范圍?：3V至17V。
• ?輸出電壓范圍?：0.8V至12V，可調。
• ?最大輸出電流?：4A。
• ?靜態電流?：典型值為18μA（無負載時）。
• ?關機電流?：典型值為1μA。
• ?熱關斷溫度?：典型值為160°C。

6. 封裝和尺寸

• ?封裝類型?：VQFN-HR（RGX），11引腳
• ?封裝尺寸?：3mm×2mm

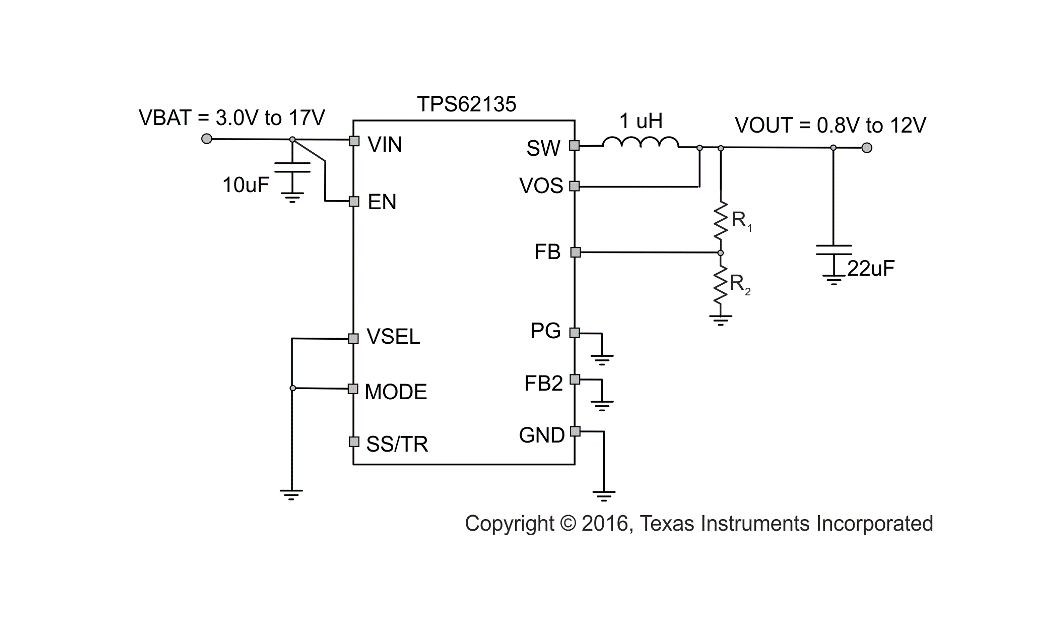

7. 典型應用電路

• 提供了詳細的典型應用電路圖和元件選擇指南，包括輸出電壓調整、電感電容選擇等。
• 展示了使用VSEL和FB2引腳實現輸出電壓切換的應用電路。

8. 布局和熱設計指南

• ?布局指南?：建議將輸入和輸出電容、電感等關鍵元件靠近IC放置，以減少寄生參數。
• ?熱設計?：通過PCB設計優化熱傳導路徑，如使用熱過孔、增加銅厚等，以提高熱性能。
