TPS568215OA 是 TI 最小的單片 8A 同步降壓轉換器，具有 自適應導通時間 D-CAP3? 控制模式。該器件集成了低 R DS（開） 功率 MOSFET，可實現高效率，并且以最少的外部元件提供易用性 為注重空間的電力系統服務。主要特性包括非常精確的參考電壓、 快速負載瞬態響應、音頻外模式、可調電流限制，無需 外部補償。強制連續導通模式有助于滿足嚴格的電壓調節要求 性能 DSP 和 FPGA 的精度要求。TPS568215OA 采用熱 增強型 18 引腳 HotRod? QFN 封裝，設計工作在 –40°C 至 150°C 結點 溫度。TPS568215OA 與 TPS568215 和 TPS56C215 引腳兼容，為用戶提供 可靈活選擇相同尺寸中 6A 至 12A 的解決方案。
*附件：tps568215oa.pdf

特性

• 集成 19mΩ 和 9.4mΩ MOSFET
• 可選 F西 南部400 kHz、800 kHz 或 1.2 MHz
• 音頻外功能，使開關頻率保持在音頻頻率范圍之外
• 帶 Hiccup 重新啟動的可調電流限制設置
• 在整個溫度范圍內提供 0.6 V ±1% 參考電壓
• 可選的外部 5V 偏置支持，可提高效率
• D-CAP3? 控制模式，可實現快速瞬態響應
• 0.6 V 至 5.5 V 輸出電壓范圍
• 支持所有陶瓷電容器
• 單調啟動至預偏置輸出
• 可調軟啟動，默認軟啟動時間為 1ms
• –40°C 至 150°C 工作結溫
• 小型 3.5mm × 3.5mm HotRod? QFN 封裝

參數

方框圖

1. 概述

TPS568215OA是一款高性能、高密度的8A同步降壓（Buck）轉換器，輸入電壓范圍為4.5V至17V。該轉換器集成了低RDS(on)的MOSFET，采用D-CAP3?控制模式，提供快速瞬態響應和準確的電壓調節。TPS568215OA適用于服務器、存儲、高端DTV、筆記本電腦和游戲系統等空間敏感的電源系統。

2. 主要特性

• ?高集成度?：內置19mΩ和9.4mΩ的MOSFET，提供高效率。
• ?多選開關頻率?：支持400kHz、800kHz和1.2MHz三種可選開關頻率，優化效率或減小解決方案尺寸。
• ?D-CAP3?控制模式?：無需外部補償組件，提供快速瞬態響應。
• ?Out-of-Audio特性?：保持開關頻率在音頻范圍之外，減少噪聲干擾。
• ?寬輸出電壓范圍?：支持0.6V至5.5V的可調輸出電壓。
• ?增強型效率?：可選外部5V偏置支持，提高效率。
• ?熱增強封裝?：采用3.5mm x 3.5mm的HotRod?QFN封裝，提高熱性能。
• ?保護功能?：包括過流保護、欠壓鎖定（UVLO）、過溫關機等。

3. 功能描述

3.1 D-CAP3?控制模式

• 采用自適應導通時間PWM控制，結合內部斜坡生成網絡，模擬輸出電壓紋波，實現快速瞬態響應。
• 無需外部電流感應網絡或環路補償組件。

3.2 Out-of-Audio特性

• 在輕載或無載條件下，通過跳過模式保持開關頻率高于可聽頻率范圍，減少音頻噪聲。

3.3 4.7V LDO和外部偏置

• 內置4.7V線性穩壓器（LDO），為內部電路和MOSFET門驅動供電。
• 可選外部5V偏置，提高轉換器效率。

3.4 MODE引腳選擇

• MODE引腳支持多種電流限制、開關頻率和輕載操作模式的配置，提供靈活性。

3.5 軟啟動和預偏置軟啟動

• 可調軟啟動時間，通過連接外部電容設置。
• 預偏置軟啟動功能確保轉換器平穩進入調節點。

3.6 過流保護和欠壓鎖定（UVLO）

• 過流保護采用逐周期谷值檢測控制電路，防止輸出過流。
• UVLO電路監控VREG5引腳電壓，保護內部電路免受低輸入電壓損害。

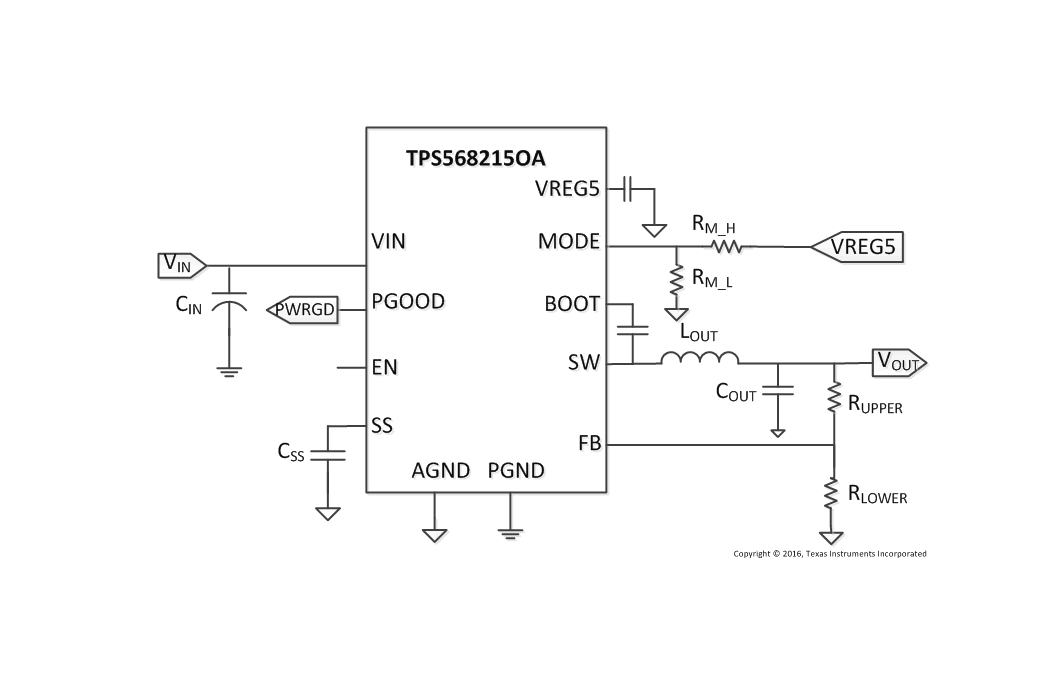

4. 應用設計

• ?輸出電壓設置?：通過外部電阻分壓器設置所需的輸出電壓。
• ?開關頻率和模式選擇?：通過MODE引腳配置電阻分壓器，選擇合適的開關頻率、電流限制和輕載操作模式。
• ?外部組件選擇?：根據應用需求選擇合適的電感器、輸出電容和輸入電容。
• ?布局指南?：推薦四層或六層PCB布局，優化熱性能和降低寄生效應。

5. 封裝與訂購信息

TPS568215OA提供18引腳的HotRod?QFN封裝，具有不同的RoHS狀態和訂購選項。用戶應根據具體需求選擇合適的封裝和訂購選項。

6. 文檔與支持

TI提供了詳細的數據手冊、應用筆記、設計工具和社區資源，幫助用戶進行電路設計和優化。用戶可以通過TI的WEBENCH? Power Designer工具快速生成定制設計，并通過TI的E2E?在線社區獲取技術支持和與其他工程師交流經驗。
